طبقة التكيف مع أجهزة الصراف الآلي 2

This article needs additional citations for verification. Please help improve this article by adding citations to reliable sources. Unsourced material may be challenged and removed. Find sources: "ATM Adaptation Layer 2" – news · newspapers · books · scholar · JSTOR (October 2009) (Learn how and when to remove this message)

طبقة تكييف ATM 2 ( AAL2 ) هي طبقة تكيف لوضع النقل غير المتزامن (ATM) ، تُستخدم في المقام الأول في الاتصالات ؛ على سبيل المثال، تُستخدم لواجهات Iu في نظام الاتصالات المتنقلة العالمي ، وتُستخدم أيضًا لنقل الصوت الرقمي. المواصفات القياسية المتعلقة بـ AAL2 هي معايير ITU I.363.2 وI366.1.

AAL2 هي خدمة اتصال ذات معدل بت متغير وزمن انتقال منخفض، كانت مخصصة في الأصل لتكييف الصوت مع النقل عبر ATM. مثل طبقات تكييف ATM الأخرى ، تحدد AAL2 تقسيم وإعادة تجميع الحزم ذات الطبقة الأعلى إلى خلايا ATM، في هذه الحالة حزم البيانات التي تحتوي على معلومات الصوت والتحكم. يتم فصل AAL2 إلى طبقتين فرعيتين تساعدان في التعيين من خدمات الطبقة العليا إلى خلايا ATM. تسمى هذه الطبقة الفرعية طبقة التقارب الخاصة بالخدمة (SSCS) وطبقة الجزء المشترك الفرعية (CPS).

يعمل بروتوكول AAL2 على تحسين طبقات تكييف ATM الأخرى ، وذلك من خلال تعبئة الكثير من الحزم الصغيرة بكفاءة في خلية ATM واحدة ذات حجم قياسي تبلغ 53 بايت. وبالتالي، لم تعد الحزمة ذات البايت الواحد تحتوي على نسبة تكلفة إضافية تبلغ 52 بايتًا غير مستخدمة من أصل 53 بايتًا (أي 98%). ومن المحتمل أن يتم ضغط إجمالي 11 حزمة CPS ذات بايت واحد (بالإضافة إلى 3/4 من حزمة CPS الثانية عشرة) في خلية واحدة. بالطبع، يمكن أن تأتي حزم CPS بأحجام أخرى مع معرفات CID أخرى أيضًا. عندما يكون الإرسال جاهزًا، يتم تجميع حزم CPS كلها معًا في خلية واحدة ونقلها عبر البنية الأساسية لشبكة ATM القياسية.

شبكات النقل لـ ATM عبارة عن شبكات متزامنة تعتمد على الألياف الضوئية الموحدة جيدًا (SDH/Sonet، أي STM-1/OC-3 أو أعلى) أو الكابلات النحاسية (PDH، أي E1/T1/JT1 أو خطوط ثابتة ذات نطاق ترددي أعلى) مع التكرار المدمج وميزات الشبكة المرتبطة بـ OAM والتي لم تكن شبكات Ethernet تمتلكها في الأصل (من أجل إبقاء الأمور بسيطة) ولكنها مفقودة بشدة في شبكات Ethernet القياسية. ^{[ بحاجة لمصدر ]}

إن الجهود المبذولة لتحسين شبكات Ethernet تحاول إعادة اختراع العجلة على طريقة ATM. ^{[ بحاجة لمصدر ]} AAL2 هو أحد الأمثلة على الفوائد المفيدة لـ ATM، كمعيار عام لبروتوكولات الطبقة 2. إن التعامل الفعال لـ ATM/AAL2 مع الحزم الصغيرة يتناقض مع الحد الأدنى للحمولة في Ethernet البالغ 46 بايت مقابل الحد الأدنى لحجم بايت واحد لحزمة AAL2 CPS.

AAL2 هو بروتوكول الطبقة 2 القياسي المستخدم في جميع واجهات Iu، أي الواجهات بين محطات قاعدة UMTS ووحدات تحكم شبكة راديو UMTS (RNCs) (Iu-B)، ووحدات التحكم بين وحدات التحكم (Iu-R)، ووحدات التحكم UMTS وعقد دعم GPRS التي تخدم UMTS (SGSNs) (Iu-PS)، ووحدات التحكم UMTS وبوابات الوسائط (MGWs) (Iu-CS). ^[1]

المكون الأساسي لـ AAL2 هو حزمة CPS. حزمة CPS هي وحدة بيانات غير مثبتة يمكنها عبور خلايا ATM ويمكن أن تبدأ من أي مكان في حمولة خلية ATM، بخلاف حقل البداية (STF). حقل البداية هو أول بايت من حمولة ATM المكونة من 48 بايت. يعطي حقل البداية مؤشر البايت في خلية ATM حيث تبدأ أول حزمة CPS في هذه الخلية. البايت 0 هو حقل البداية. ستكون البيانات من البايت 1 ... (STF+1) الباقي المتداخل لحزمة CPS النهائية لخلية ATM السابقة. إذا لم يكن هناك باقي من الخلية السابقة، فإن حقل البداية هو 0، والبايت الأول من الخلية بعد حقل البداية هو أيضًا موقع بداية أول حزمة CPS.

تنسيق STF المكون من بايت واحد في بداية خلية ATM هو:

• 6 بتات - حقل الإزاحة (OSF)
• 1 بت - رقم التسلسل (SN)
• 1 بت - التكافؤ (P)

يحمل حقل الإزاحة القيمة الثنائية للإزاحة، بالثمانيات، بين نهاية بت P وبداية الحمولة CPCS-PDU. لا يُسمح بالقيم التي تزيد عن 47.

يقوم رقم التسلسل بترقيم سلسلة وحدات CPCS-PDU.

يتم استخدام بت التكافؤ لاكتشاف الخطأ في حقول OSF وSN.

إذا كانت خلية ATM تحتوي على أقل من 47 بايت، فسيتم ملء الباقي عن طريق الحشو.

لا يستخدم أحد التعديلات الشائعة لـ AAL2، وهو AAL2u، حقل STF على الإطلاق. في هذه الحالة، يتم محاذاة حزمة CPS واحدة مع بداية الخلية. لا يتم استخدام AAL2u في الواجهات القياسية، بل في تطبيقات المعدات الملكية حيث يكون الإرسال المتعدد/إزالة الإرسال المتعدد، وما إلى ذلك، الذي يجب القيام به لـ AAL2 القياسي إما مرهقًا للغاية، أو غير مدعوم، أو يتطلب الكثير من النفقات العامة (أي بايت واحد من STF) من وجهة نظر النظام الداخلي. لا تدعم معظم شرائح الكمبيوتر AAL2، لذا فإن إزالة هذه الطبقة يجعل من الأسهل التفاعل بين واجهة ATM وبقية الشبكة.

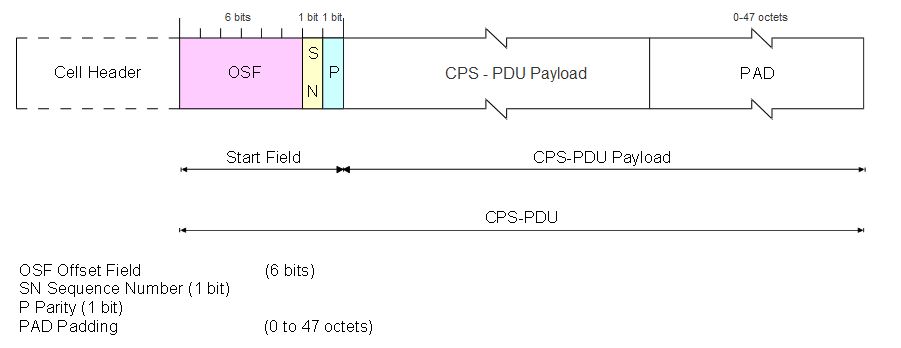

فيما يلي رسم تخطيطي لخلية ATM AAL2:

تحتوي حزمة CPS على رأس مكون من 3 بايتات وحمولة تتراوح بين واحد و45 بايت. يحدد المعيار أيضًا وضعًا مكونًا من 64 بايتًا، لكن هذا لا يُستخدم عادةً في شبكات 3G الحقيقية. ^{[ بحاجة لمصدر ]}

يحتوي رأس CPS المكون من 3 بايتات على الحقول التالية:

• 8 بتات - معرف القناة (CID)
• 6 بتات - مؤشر الطول (LI)
• 5 بتات - إشارة من مستخدم إلى مستخدم (UUI)
• 5 بتات - التحكم في خطأ الرأس (HEC)

يحدد معرف القناة مستخدم القناة. قناة AAL2 هي قناة ثنائية الاتجاه ويتم استخدام نفس قيمة تعريف القناة لكلا الاتجاهين. الحد الأقصى لعدد قنوات المستخدم المتعددة هو 248. حيث يتم حجز بعض القنوات لاستخدامات أخرى، مثل إدارة طبقة الند للند.

CE : عنصر القناة CID = CE -E + ID

يشير مؤشر الطول إلى طول (عدد الثمانيات) حقل معلومات CPS، ويمكن أن يكون له قيمة بين 1 و45 (افتراضي) أو في بعض الأحيان بين 1 و64. بالنسبة إلى CID معين، يجب أن تكون جميع القنوات بنفس الطول الأقصى (إما 45 أو 64 ثماني بتات). ملاحظة: يكون LI أقل بمقدار واحد من الطول الفعلي للحمولة، لذا فإن 0 يتوافق مع الحد الأدنى لطول ثماني بتات واحدة، و0x3f يتوافق مع 64 ثماني بتات.

ينقل مؤشر المستخدم إلى المستخدم معلومات محددة بشفافية بين المستخدمين. على سبيل المثال، في SSSAR، يتم استخدام UUI للإشارة إلى أن هذه هي حزمة CPS النهائية لـ SSSAR PDU.

هذا هو التحكم في خطأ الرأس ويتحقق من الأخطاء في حقول CID وLI وUUI. متعدد الحدود المولد لـ CPS HEC هو:

${\displaystyle G(x)=x^{5}+x^{2}+1}$

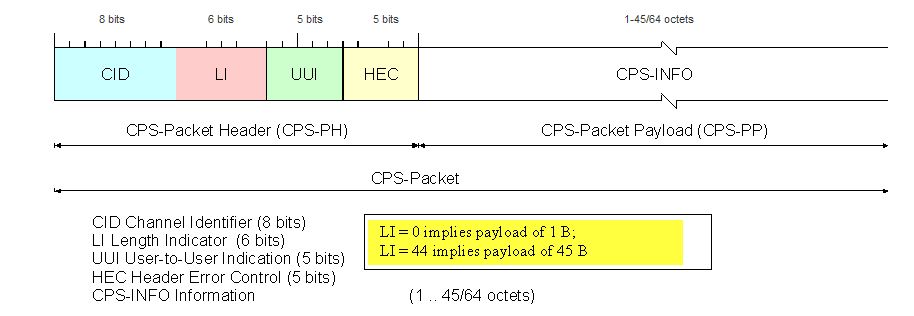

فيما يلي رسم تخطيطي لحزمة CPS:
