وحدة فك ترميز العناوين
في الإلكترونيات الرقمية ، يُعدّ مُفكِّك العناوين مُفكِّكًا ثنائيًا يحتوي على مدخلين أو أكثر لبتات العناوين ومخرج واحد أو أكثر لإشارات اختيار الجهاز. [ 1 ] عندما يظهر عنوان جهاز مُعين على مدخلات العناوين، يُفعِّل مُفكِّك العناوين مخرج الاختيار الخاص بذلك الجهاز. قد يُدمج مُفكِّك عناوين مُخصَّص ذو مخرج واحد في كل جهاز على ناقل العناوين، أو قد يخدم مُفكِّك عناوين واحد عدة أجهزة. [ 2 ]

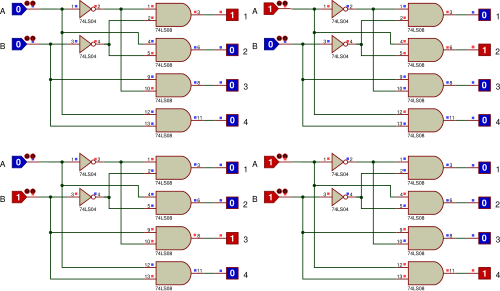

يمكن لوحدة فك تشفير عناوين واحدة ذات n بت إدخال عناوين أن تخدم ما يصل إلى 2 ^n جهازًا. يمكن استخدام العديد من الدوائر المتكاملة من سلسلة 7400 كوحدات فك تشفير عناوين. على سبيل المثال، عند استخدامها كوحدة فك تشفير عناوين، توفر الدائرة 74154 [ 3 ] أربعة مداخل عناوين وستة عشر مخرجًا لاختيار الجهاز (أي 2^ 4 ). تُعد وحدة فك تشفير العناوين استخدامًا خاصًا لدائرة فك تشفير ثنائية تُعرف باسم " مُزيل الإرسال " أو "مُزيل الإرسال" (يُطلق على الدائرة 74154 عادةً اسم "مُزيل إرسال من 4 إلى 16")، ولها استخدامات أخرى عديدة إلى جانب فك تشفير العناوين.
تُعدّ وحدات فك تشفير العناوين لبنات أساسية للأنظمة التي تستخدم ناقلات البيانات . وهي موجودة في جميع عائلات ودوائر المعالجة المتكاملة، وفي جميع مكتبات FPGA و ASIC القياسية . وتُناقش في الكتب التمهيدية لتصميم الدوائر المنطقية الرقمية. [ 1 ]
يقوم مُفكِّك العناوين بتحديد خلية التخزين في الذاكرة
وحدة فك تشفير العناوين هي مكون شائع الاستخدام في الإلكترونيات الدقيقة، وتستخدم لاختيار خلايا الذاكرة في أجهزة الذاكرة التي يمكن عنونتها عشوائياً.
تتكون خلية الذاكرة هذه من عدد ثابت من عناصر الذاكرة أو البتات. يتصل مُفكِّك العناوين بناقل العناوين ويقرأ العنوان المُنشأ عليه. باستخدام منطق تبديل خاص، يستخدم هذا العنوان لحساب خلية الذاكرة المراد الوصول إليها. ثم يختار تلك الخلية عبر خط تحكم خاص، يُعرف أيضًا بخط الاختيار. في الذاكرة الديناميكية ( DRAM )، توجد خطوط اختيار الصفوف والأعمدة على مصفوفة الذاكرة، والتي يتم التحكم بها بواسطة مُفكِّكات عناوين مُدمجة في الشريحة.
اعتمادًا على نوع جهاز فك التشفير، يمكن برمجة المنطق المستخدم لاختيار خلية الذاكرة في ظروف معينة.
يقوم جهاز فك تشفير العناوين باختيار وحدة الذاكرة المناسبة
كما يتم استخدام وحدة فك تشفير العناوين لاختيار وحدة الذاكرة المناسبة من بين وحدات الذاكرة المتعددة أو رقائق الذاكرة عندما يتم توفير عنوان معين بواسطة ناقل عناوين نظام المعالج.
لهذا الغرض، تحتوي وحدات الذاكرة أو رقائق الذاكرة على مداخل اختيار، تُعرف عادةً باسم دبوس اختيار الرقاقة (CS) أو دبوس تمكين الرقاقة (CE). غالبًا ما يكون لهذه المداخل وظيفة منطقية سالبة ( CS أو CE )، أي أنه يتم اختيارها عندما يكون مستوى الجهد منخفضًا (صفر منطقي مجاور).
يستخدم مُفكِّك العناوين منطقًا توافقيًا مختلفًا لوضع وحدات الذاكرة أو الرقائق في حيز عناوين المعالج. غالبًا ما تكون سعة وحدات الذاكرة أصغر من حيز العناوين. في معظم الحالات، يمكن استخدام عدة وحدات، حتى لو كانت متطابقة تمامًا في بنيتها. يجب التأكد من اختلاف نطاق عناوينها.
مراجع
- 1 2 بول هورويتز ووينفيلد هيل (1989). فن الإلكترونيات ( الطبعة الثانية). مطبعة جامعة كامبريدج. ص 685 ، 766. ISBN 978-0-521-37095-0.
- ↑ إس جيه كاهيل (1993). هندسة المعالجات الرقمية والدقيقة ( الطبعة الثانية). إليس هوروود. الصفحات 489-494 . ISBN 978-0-13-213398-2.
- ↑ ورقة بيانات 74HCT154
