ما وراء CMOS
يشير مصطلح ما وراء CMOS إلى تقنيات المنطق الرقمي المستقبلية المحتملة التي تتجاوز حدود التوسع لتقنية CMOS . [1] [2] [3] [4] والتي تحد من كثافة الأجهزة وسرعاتها بسبب تأثيرات التسخين. [5]

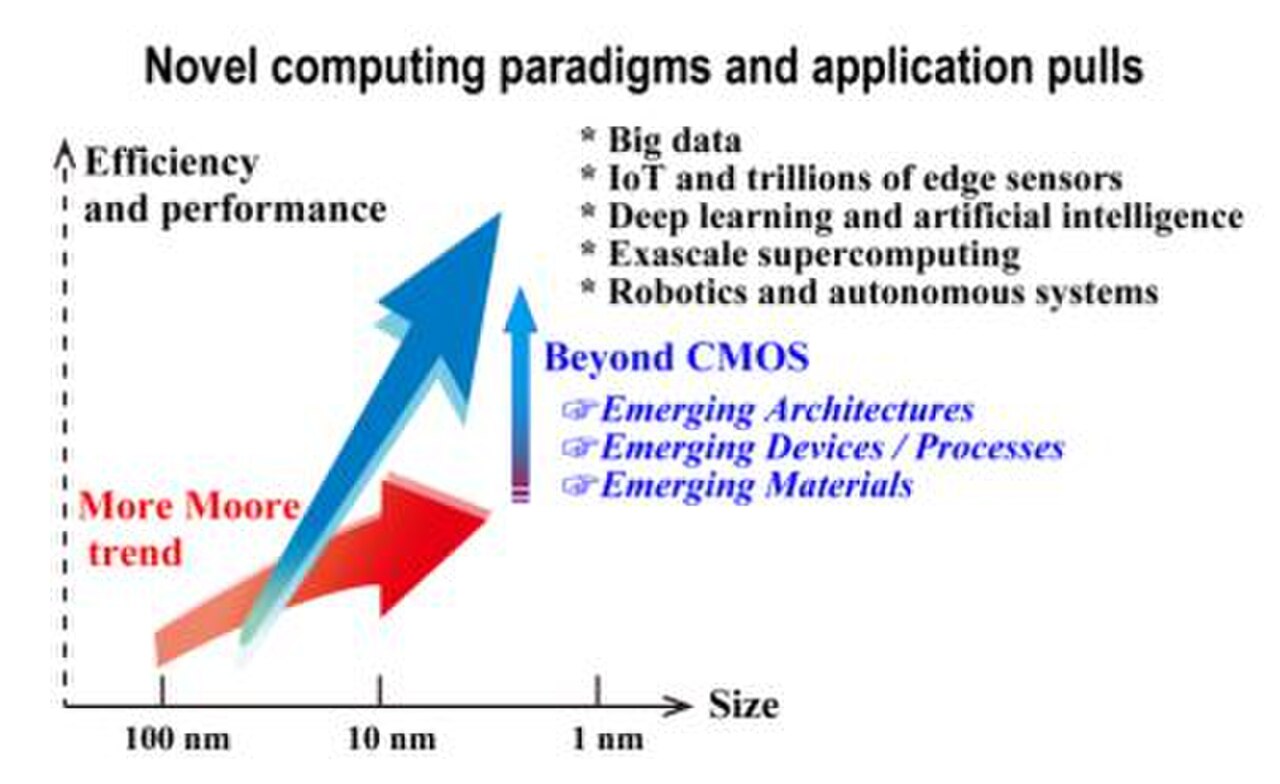

Beyond CMOS هو اسم إحدى مجموعات التركيز السبعة في ITRS 2.0 (2013) وفي خليفتها، خريطة الطريق الدولية للأجهزة والأنظمة .

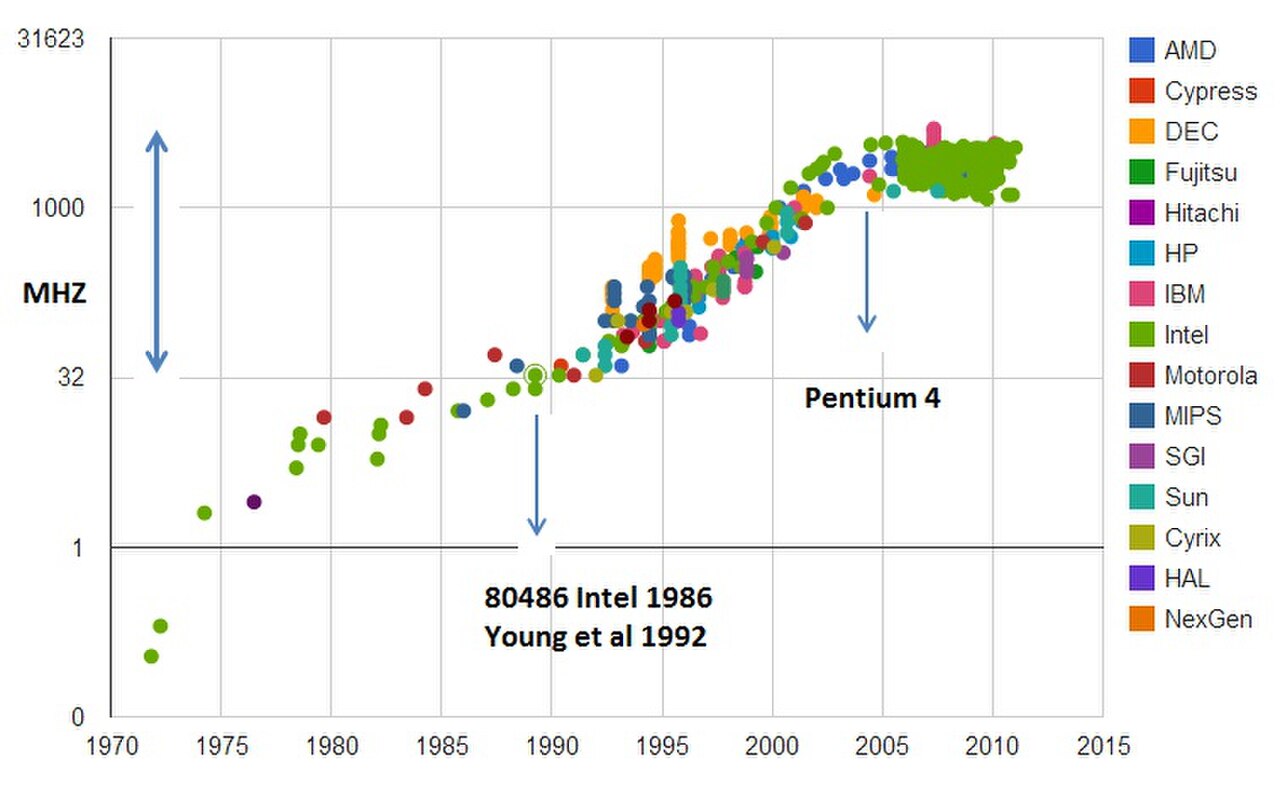

تم إصدار وحدات المعالجة المركزية التي تستخدم CMOS منذ عام 1986 (على سبيل المثال Intel 80386 بسرعة 12 ميجاهرتز ). ومع تقليص أبعاد ترانزستور CMOS، زادت أيضًا سرعات الساعة. ومنذ عام 2004 تقريبًا، استقرت سرعات ساعة وحدة المعالجة المركزية CMOS عند حوالي 3.5 جيجاهرتز.

تستمر أحجام أجهزة CMOS في الانكماش - راجع نموذج تحسين عملية الهندسة المعمارية لشركة Intel ( ونموذج تيك توك الأقدم ) ونموذج ITRS :
- جسر آيفي 22 نانومتر في عام 2012
- تم شحن أول معالجات 14 نانومتر في الربع الرابع من عام 2014.
- في مايو 2015، عرضت شركة سامسونج للإلكترونيات رقاقة بقياس 300 ملم مصنوعة من رقائق FinFET مقاس 10 نانومتر . [7]
لم يتضح بعد ما إذا كانت ترانزستورات CMOS ستظل تعمل عند أقل من 3 نانومتر. [4] انظر 3 نانومتر .
مقارنات التكنولوجيا
في عام 2010 تقريبًا، قامت مبادرة أبحاث النانو الإلكترونية (NRI) بدراسة دوائر مختلفة في تقنيات مختلفة. [2]
أجرى نيكونوف معايرة (نظريًا) للعديد من التقنيات في عام 2012، [2] وقام بتحديثها في عام 2014. [ 8] تضمنت معايرة عام 2014 11 تقنية إلكترونية، و8 تقنيات إلكترونية دورانية ، و3 تقنيات مدارية، و2 تقنيات كهربائية حديدية ، وتقنية إلكترونية سلالة واحدة . [8]
تضمن تقرير ITRS 2.0 لعام 2015 فصلاً مفصلاً حول ما هو أبعد من CMOS ، [9] يغطي ذاكرة الوصول العشوائي والبوابات المنطقية.
بعض مجالات التحقيق
- منطق الدوران المغناطيسي الكهربائي [10]
- أجهزة الوصلات النفقية ، على سبيل المثال ترانزستور تأثير المجال النفقي [11]
- ترانزستورات إنديوم أنتيمونيد
- ترانزستور تأثير المجال النفقي لأنابيب الكربون النانوية ، على سبيل المثال، ترانزستور تأثير المجال النفقي لأنابيب الكربون النانوية
- أشرطة الجرافين النانوية
- الالكترونيات الجزيئية
- الإلكترونيات الدورانية - العديد من المتغيرات
- تقنيات الإلكترونيات منخفضة الطاقة في المستقبل ، ومسارات التوصيل ذات التبديد المنخفض للغاية، بما في ذلك
- الفوتونيات والحوسبة البصرية
- الحوسبة الفائقة التوصيل
- الكم السريع أحادي التدفق (RSFQ)
الحوسبة الفائقة التوصيل وRSFQ
تتضمن الحوسبة الفائقة التوصيل العديد من التقنيات التي تتجاوز تقنية CMOS والتي تستخدم أجهزة فائقة التوصيل، وهي وصلات جوزيفسون ، لمعالجة الإشارات الإلكترونية والحوسبة. وقد اعتبرت وكالة الأمن القومي الأمريكية أحد المتغيرات التي تسمى منطق الكم أحادي التدفق السريع (RSFQ) واعدًا في دراسة استقصائية للتكنولوجيا عام 2005 على الرغم من العيب المتمثل في أن الموصلات الفائقة المتاحة تتطلب درجات حرارة منخفضة للغاية. تم تطوير متغيرات منطق فائقة التوصيل أكثر كفاءة في استخدام الطاقة منذ عام 2005 ويتم النظر في استخدامها في الحوسبة واسعة النطاق. [12] [13]
انظر أيضا
- خريطة الطريق التكنولوجية الدولية لأشباه الموصلات
- خريطة الطريق الدولية للأجهزة والأنظمة
- قانون مور
- قياس MOSFET
- Nanostrain ، مشروع لتوصيف المواد الكهرضغطية للمفاتيح منخفضة الطاقة
- S-PULSE ، مبادرة الاتحاد الأوروبي لتقليص مسار الإلكترونيات الفائقة التوصيل منخفضة الطاقة للغاية
- أشباه الموصلات المعدنية التكميلية الاحتمالية ( PCMOS )
