جهاز تقطيع العينات (مساحة 2500 سم مربع )

جهاز أخذ العينات الصندوقي هو أداة جيولوجية بحرية لأخذ عينات من الرواسب الناعمة في البحيرات أو المحيطات. يتم إنزاله من سفينة أبحاث بواسطة سلك، وهو مناسب لأي عمق مائي. صُمم الجهاز لتقليل اضطراب سطح الرواسب الناتج عن تأثيرات موجات المقدمة ، وهو أمر بالغ الأهمية لإجراء دراسات كمية على الكائنات الحية الدقيقة والكبيرة القاعية، والعمليات الجيوكيميائية، وأخذ عينات من المياه القاعية، أو علم الرسوبيات .

بناء

تتراوح مساحة سطح الصندوق بين 200  سم² وربع متر مربع (50 × 50 سم = 2500 سم² ) ؛ ويمكن التحكم في عمق الاختراق البالغ 0.5 متر لمنع الاختراق الزائد في الرواسب الرخوة. يسمح هذا التصميم بأخذ عينات كبيرة الحجم، مما يقلل من وقت النشر ويلبي متطلبات العينات لمختلف الدراسات.

إجراء

يُثبّت الصندوق في الطرف السفلي لمكبس كبير. ولإنزال جهاز أخذ العينات، يلزم إطار على شكل حرف "A" أو عارضة منزلقة بمسافة لا تقل عن 3 أمتار. يُخفَض الجهاز عموديًا حتى يصطدم بقاع البحر. عند هذه النقطة، يُفعَّل الجهاز بآلية خاصة عند مرور أنبوب أخذ العينات الرئيسي عبر إطاره. يبلغ وزن الأنبوب 800  كيلوغرام للمساعدة في اختراق الرواسب. أثناء سحب الجهاز من الرواسب، تتأرجح مجرفة أسفل العينة لمنع فقدانها. وعند سحبه إلى السفينة، تكون المجرفة أسفل الصندوق.

تُغلّف العينة المسترجعة بالكامل بعد أخذها، مما يقلل من فقدان المواد الدقيقة أثناء الاسترجاع. تُفتح أبواب من الفولاذ المقاوم للصدأ، تُترك مفتوحة أثناء النشر لتقليل أي تأثير لموجة القوس أثناء أخذ العينات، وتُغلق بإحكام عند أخذ العينة، مانعةً تسرب الماء المأخوذ من العينة إلى عمود الماء . عند الاسترجاع، يمكن معالجة العينة مباشرةً من خلال أبواب الوصول الكبيرة أو بإزالة الصندوق بالكامل، مع شفرة القطع. يمكن بعد ذلك إضافة صندوق ومجرفة احتياطيين، جاهزين لإعادة النشر الفوري. صندوق أخذ العينات مصنوع من الفولاذ المقاوم للصدأ، وشفرة القطع وأداة أخذ العينات مجلفنة لتقليل التلوث والتآكل. يمكن استبداله ونقله بسرعة بواسطة رافعة يدوية لأخذ العينات بسهولة. يمكن فك أحد جوانبه لتوثيق البيانات وأخذ عينات من المقطع العرضي بسهولة.

طرق بديلة

جهاز أخذ العينات متعدد الصناديق [ 1 ]

خضع جهاز أخذ العينات الصندوقي للعديد من التطويرات البديلة التي تميزت بآليات إغلاق مختلفة، وإمكانية أخذ عينات متعددة، ووزن وحجم وتكلفة معتدلة (مثل جهاز GOMEX لأخذ العينات الصندوقي، وجهاز Multi-Box لأخذ العينات). وقد استُخدم الإصدار النهائي من جهاز أخذ العينات الصندوقي (الكبير) واسع الانتشار منذ ثمانينيات القرن الماضي على متن سفن الأبحاث حول العالم. وهو مشتق من جهاز Reineck لأخذ العينات الصندوقي [ 2 ] وجهاز USNEL لأخذ العينات الصندوقي. وقد طُوّر هذا الجهاز من قِبل ر. هيسلر، أستاذ علم المحيطات البيولوجي ، وب. أ. جومارس في معهد سكريبس لعلوم المحيطات بالتعاون مع المختبر الإلكتروني البحري الأمريكي (USNEL) في سان دييغو [ 3 ] [ 4 ] لتحديد التركيب الحيواني في قاع الأعماق السحيقة. [ 5 ] وتشمل الأجهزة البسيطة السابقة لأخذ عينات الرواسب من السفن، والتي لا تزال قيد الاستخدام (مثل دراسات رواسب المياه العذبة والمجتمعات القاعية)، جهاز Van Veen Grab Sampler [ 6 ] وجهاز Ponar grab. [ 7 ] تتميز هذه الأجهزة بعمق اختراق متغير يعتمد على نوع الرواسب.

مراجع

  1. ↑ جيرديس، د.؛ كلاغز، م.؛ أرنتز، و.إ.؛ هيرمان، ر.ل.؛ غاليرون، ج.؛ هاين، س. (1992). "دراسات كمية على مجتمعات الكائنات القاعية الكبيرة في الجرف القاري الجنوبي الشرقي لبحر ويديل بناءً على عينات من جهاز أخذ العينات متعدد الصناديق". علم الأحياء القطبي . 12 (2): 291. Bibcode : 1992PoBio..12..291G . doi : 10.1007/BF00238272 . S2CID 8115321 .
  2. ^ راينك، ها (1963). "Sedimentgefüge im Bereich der südlichen Nordsee". Abhandlungen der Senckenbergischen Naturforschenden Gesellschaft . 505 : 1 – 138.
  3. ↑ هيسلر، روبرت ر.؛ جومارز، بيتر أ. (1974). "تحليل مجتمعات الأعماق من عينات متكررة في وسط شمال المحيط الهادئ". ملخصات أبحاث أعماق البحار وعلم المحيطات . 21 (3): 185. Bibcode : 1974DSRA...21..185H . doi : 10.1016/0011-7471(74)90058-8 .
  4. ^ فارس، ريتشارد أ. كريزي، م. (1976). “صندوق Reineck محسّن لأخذ عينات من الرمال الخشنة”. المجلة الدولية لعلم الأحياء المائية والهيدروغرافيا . 61 (5): 703. دوى : 10.1002/iroh.3510610515 .
  5. ↑ هيسلر، آر آر؛ جومارز، ب (1974). "تحليل مجتمعات الأعماق من عينات لبية متكررة في وسط شمال المحيط الهادئ". ملخصات أبحاث أعماق البحار وعلم المحيطات . 21 (3): 185-209 . Bibcode : 1974DSRA...21..185H . doi : 10.1016/0011-7471(74)90058-8 .
  6. ↑ بيوكيما، جيه جيه (1974). "كفاءة جهاز فان فين لأخذ العينات مقارنةً بجهاز رينيك لأخذ العينات الصندوقي" . مجلة المجلس الدولي لاستكشاف البحار . 35 (3): 319-327 . doi : 10.1093/icesjms/35.3.319 .
  7. ↑ Int Panis, L.; Goddeeris, B.; Verheyen, RF (1995). "حول موثوقية عينات بونار المأخوذة بشكل عشوائي للدراسة الكمية لللافقاريات القاعية في البرك" . Hydrobiologia . 312 (3): 147–152 . Bibcode : 1995HyBio.312..147P . doi : 10.1007/BF00015507 . S2CID 24855968 .

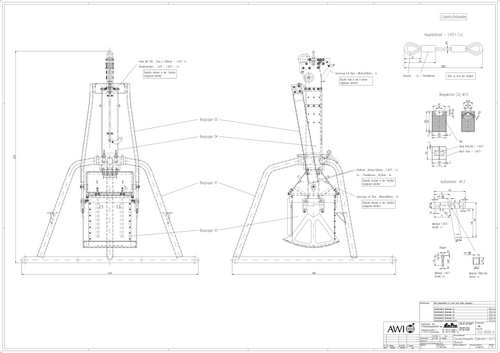

  8. ↑ AWI (2006) الرسم الهندسي، doi : 10.1594/PANGAEA.510788
