فري سكيل 683XX

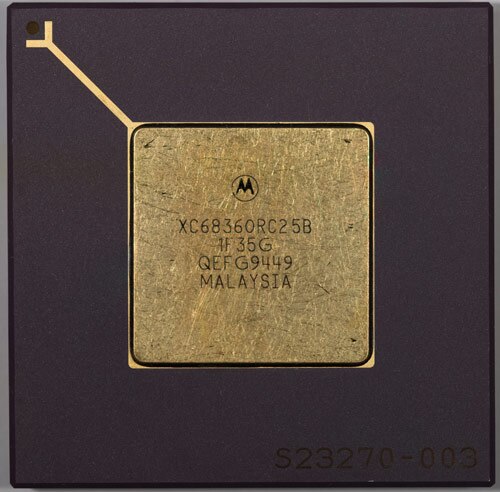

تُعدّ سلسلة Freescale 683xx (المعروفة سابقًا باسم Motorola 683xx ) عائلة من وحدات التحكم الدقيقة المتوافقة من إنتاج شركة Freescale ، والتي تستخدم نواة معالجة مركزية مبنية على معالج Motorola 68000. صُممت هذه السلسلة باستخدام لغة وصف الأجهزة ، مما يجعل مكوناتها قابلة للتصنيع، وقابلة لتحسين عمليات التصنيع، مثل تصغير حجم الرقاقة.

يوجد نوعان من أنوية المعالجة المركزية المستخدمة في عائلة 683xx: 68EC000 و CPU32. تتشابه مجموعة تعليمات نواة CPU32 مع مجموعة تعليمات 68020 باستثناء تعليمات حقول البت ، مع وجود بعض التعليمات الخاصة بنواة CPU32، مثل تعليمات البحث في الجداول وتعليمات الاستيفاء، بالإضافة إلى وضع إيقاف منخفض الطاقة.

صُممت وحدات المتحكم الدقيق بشكل مستقل، وطُرحت في الأسواق فور اختبار وحدات المعالجة المركزية الجديدة. وقد مكّنت هذه العملية المصممين من التخطيط المسبق، بحيث كانت موتورولا تمتلك تصاميم جاهزة للتنفيذ والطرح في السوق فور توفر تقنيات السيليكون. وقد استُخدمت العديد من هذه الوحدات الفرعية في سلسلة معالجات كولدفاير .

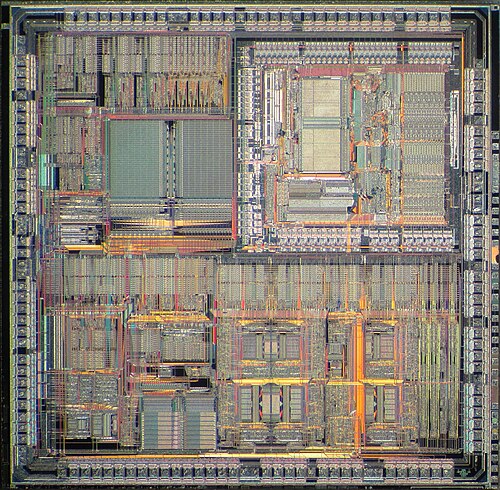

تتكون وحدات التحكم الدقيقة من سلسلة من الوحدات المتصلة بواسطة ناقل داخلي:

• نواة وحدة معالجة مركزية ثابتة تمامًا ، قادرة على العمل بأي سرعة ساعة من التوقف التام إلى أقصى سرعة مصنفة (25 أو 33  ميجاهرتز).
• نواة وحدة المعالجة المركزية مصممة لتقليل عدد الترانزستورات مع زيادة الأداء إلى أقصى حد.
• واجهة تسلسلية عالية السرعة ومُوَقَّطة لتصحيح الأخطاء تُسمى وضع تصحيح الأخطاء في الخلفية (BDM). كانت سلسلة 683xx أول سلسلة تحتوي على واجهة تسلسلية مُوَقَّطة لوحدة المعالجة المركزية لإجراء تصحيح الأخطاء. أما الآن، فتستخدم العديد من وحدات المعالجة المركزية واجهة اختبار تسلسلية قياسية، عادةً JTAG ، لهذا الغرض.
• تُوفر وحدة تكامل النظام (SIM) الكثير من الدوائر المنطقية الإضافية من خلال توفير إشارات اختيار الشريحة وفك تشفير العناوين. كما تُوفر هذه الوحدة مولد إشارة الساعة، ووحدات مراقبة لعمليات النظام المختلفة، وإمكانية تهيئة منافذ المعالج، ومؤقت دوري، ووحدة تحكم في المقاطعات.

الوحدات الأخرى المتوفرة على معالجات مختلفة من عائلة 683xx هي:

• وحدة معالجة التوقيت (TPU)، التي تؤدي تقريبًا أي مهمة متعلقة بالتوقيت: المؤقتات، والعدادات، والتحكم النسبي في عرض النبضة، وقياس عرض النبضة، وتوليد النبضات، ووحدات التحكم في المحركات المتدرجة، والكشف عن التربيع، وما إلى ذلك. تقدم شركة Freescale نظام التطوير والرمز مجانًا .
• تعمل ذاكرة الوصول العشوائي المساعدة (RAM) كوحدة تخزين قابلة للبرمجة لوحدة المعالجة الدقيقة (TPU).
• تحتوي بعض النماذج المبكرة على مؤقتين عدادين تقليديين.
• توفر وحدة المؤقت للأغراض العامة (GPT) إمكانات تجميع النبضات والتقاط/المقارنة وتعديل عرض النبضة .
• تحتوي بعض الطرازات على معالج واجهة الشبكة على شكل وحدة معالجة الاتصالات (CPM) ووحدات تحكم الاتصالات التسلسلية (SCC) التي يمكن ربطها بحافلات Ethernet أو HDLC .
• تحتوي معظم الطرازات على وحدة تسلسلية طابورية (QSM) توفر كلاً من واجهة الأجهزة الطرفية التسلسلية المتزامنة (SPI) وقدرات RS-232 UART على مستوى المنطق .

أعلنت موتورولا عن معالجي 68341 و68349 في عام 1993. صُمم معالج 68349، المعروف باسم دراغون 1، لتشغيل منصة ماجيك كاب من شركة جنرال ماجيك لاستخدامها في أجهزة الاتصال الشخصية. أما معالج 68341، فقد وُجّه لأنظمة الترفيه المنزلي والأنظمة التعليمية مثل جهاز فيليبس سي دي-آي ، وللحلول منخفضة التكلفة واستهلاك الطاقة بشكل عام. ^{[ 1 ]}
