كومباكترون

الكومباكترونات هي نوع من الصمامات المفرغة ، تحتوي على هياكل متعددة من الأقطاب الكهربائية معبأة في غلاف واحد. وقد صُممت لمنافسة الإلكترونيات الترانزستورية المبكرة، واستُخدمت في أجهزة التلفزيون وأجهزة الراديو وما شابهها.

كان " كومباكترون " اسمًا تجاريًا يُطلق على أنابيب ذات بنية متعددة الأقطاب، مصممة خصيصًا على قاعدة "دوديكار" ذات 12 طرفًا. طُرحت هذه العائلة من الأنابيب المفرغة في عام 1961 من قِبل شركة جنرال إلكتريك في أوينسبورو، كنتاكي ^{[ 1 ]} لمنافسة الإلكترونيات الترانزستورية خلال مرحلة التحول إلى الحالة الصلبة . ^{[ 2 ]} وكانت أجهزة التلفزيون من أبرز تطبيقاتها. لم تكن فكرة الأنابيب متعددة الأقطاب جديدة، بل إن شركة لوي الألمانية كانت تُنتجها منذ عام 1926، وكانت تُضمّنها جميع المكونات السلبية اللازمة. ^{[ 3 ]}

كان استخدام الصمامات الإلكترونية شائعًا في أجهزة التلفزيون نظرًا لبطء الترانزستورات في الوصول إلى قدرات الطاقة والتردد العالية المطلوبة، لا سيما في أجهزة التلفزيون الملونة. صُمم أول تلفزيون ملون محمول، وهو جهاز جنرال إلكتريك بورتا-كولور ، باستخدام 13 صمامًا، 10 منها من نوع كومباكترون. حتى قبل الكشف عن تصميم الكومباكترون، كانت جميع الأجهزة الإلكترونية التي تعمل بالصمامات الإلكترونية تقريبًا تستخدم صمامات متعددة الأقطاب من نوع أو آخر. استخدمت جميع أجهزة استقبال راديو AM/FM تقريبًا في الخمسينيات والستينيات من القرن الماضي صمام 6AK8 (EABC80) (أو ما يعادله) الذي يتكون من ثلاثة ثنائيات وثلاثي، والذي صُمم عام 1954. ^{[ 4 ]}

ساهم تصميم الصمام المتكامل في صمام كومباكترون في خفض استهلاك الطاقة وتوليد الحرارة (كانت هذه الصمامات بمثابة الدوائر المتكاملة بالنسبة للترانزستورات ). كما استُخدمت صمامات كومباكترون في بعض أنظمة الصوت عالية الجودة. ^{[ 2 ]} واستخدمتها أيضًا شركتا أمبيغ وفيندر في بعض مضخمات الغيتار الخاصة بهما. لا يُعرف أن أيًا من أنظمة الصوت الحديثة القائمة على الصمامات تستخدم هذا النوع من الصمامات، حيث حلت محلها صمامات أبسط وأكثر توفرًا. يُستخدم صمام واحد، وهو 7868، في بعض أنظمة الصوت المصنعة اليوم. هذا الصمام من نوع نوفار، وله نفس الأبعاد الفيزيائية لصمام كومباكترون، لكن بقاعدة ذات 9 دبابيس. يقع طرف العادم في أعلى الصمام أو أسفله، حسب تفضيل الشركة المصنعة. يتم إنتاجه حاليًا بواسطة شركة Electro-Harmonix. (يستخدم مضخم الطاقة الجديد، Ultralinear من Linear Tube Audio، 4 أنابيب 17JN6 compactron كأنابيب طاقة في المضخم.) يولد المضخم 20 واط من الطاقة باستخدام أنابيب التلفزيون غير المكلفة هذه.

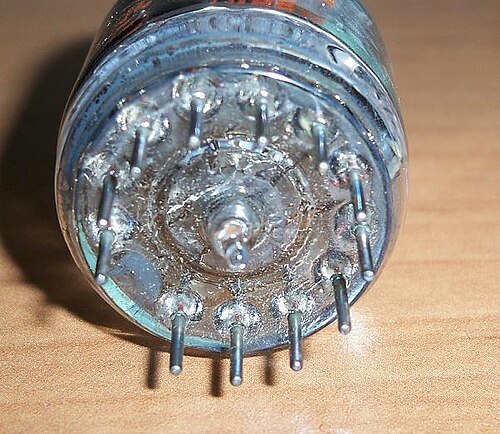

ومن السمات المميزة لمعظم أنابيب الكومباكترون وضع طرف التفريغ في الطرف السفلي، بدلاً من الطرف العلوي كما كان معتادًا مع الأنابيب "الصغيرة"، ونمط دبوس دائري مميز بقطر 3/4 بوصة.

• تراوح قطر الغلاف الزجاجي لمعظم أجهزة كومباكترون بين 28 و70  ملم، وذلك تبعاً لتصميمها الداخلي. وقد أنتجت شركة سيلفانيا وبعض الشركات اليابانية نسخاً معدلة من تصميم كومباكترون.

تتضمن أمثلة أنواع Compactrons ما يلي:

• ثنائي مزدوج 6AG11 مشابه للثنائي 6AL5، وثنائي ثلاثي عالي التضخيم مشابه للثنائي 12AT7 . مصمم لخدمة الإرسال المتعدد ستيريو FM.
• صمام ثلاثي 6BK11 . اثنان من الصمامات الثلاثية تشبه الصمام 12AX7، وواحد منها يشبه الصمام 5751.
• صمام ثلاثي 6C10 عالي التضخيم، تشبه جميع أجزائه الثلاثة صمام 12AX7 ، ويُستخدم في مضخمات الصوت، وفي مضخمات مصفوفة الألوان في أجهزة التلفزيون من إنتاج سيلفانيا ، وما إلى ذلك... لا علاقة له بصمام إديسون سوان (مازدا لاحقًا) 6C10 ثلاثي-سداسي
• صمام ثنائي ثلاثي - خماسي 6M11 . مصمم لفواصل التزامن ودوائر مكبرات التحكم التلقائي في الكسب .
• صمام ثلاثي 6K11 . مصمم لفواصل التزامن ودوائر مكبرات التحكم التلقائي في الكسب .
• صمام خماسي شعاعي 6LF6 مزود بغطاء أنود. مصمم للاستخدام في وضع الإخراج الأفقي.
• 8B10 ثنائي ثلاثي - ثنائي مزدوج. مصمم لخدمة كاشف الطور الأفقي، وخدمة المذبذب الأفقي.

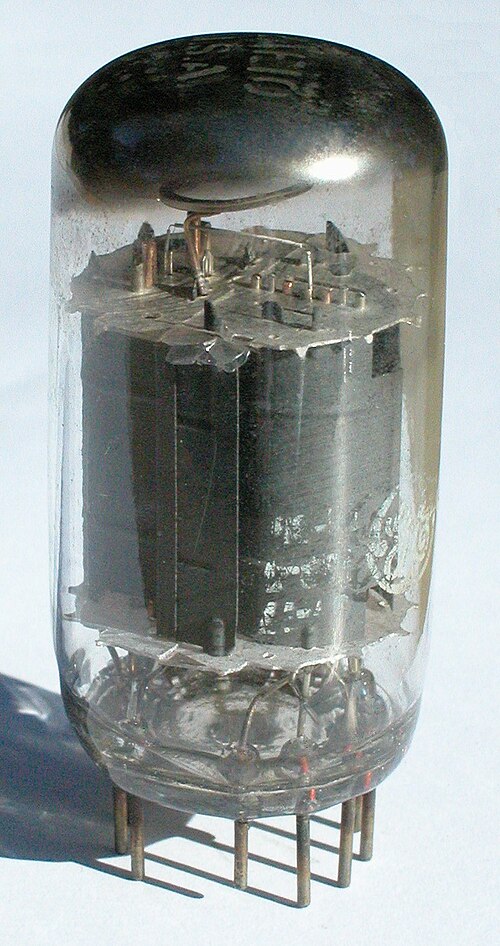

• صمام خماسي مزدوج 12AE10 . مصمم لتمييز/كشف إشارات FM، وإخراج الصوت.
• ثنائي خماسي 38HK7 . مصمم للاستخدام في خرج أفقي وكثنائي تخميد.
• صمام ثنائي 1AD2 عالي الجهد، يستخدم في تقويم محول الارتداد

نظراً لتطبيقاتها المحددة في دوائر التلفزيون، تم إنتاج العديد من أنواع الكومباكترون المختلفة. وقد تم تخصيص جميعها تقريباً باستخدام أرقام الأنابيب الأمريكية القياسية.

حلت الدوائر المتكاملة (التناظرية والرقمية) تدريجيًا محل جميع وظائف صمام الكومباكترون. استخدمت أجهزة التلفزيون "الهجينة" التي أُنتجت في أوائل ومنتصف سبعينيات القرن الماضي مزيجًا من الصمامات (عادةً صمامات الكومباكترون)، والترانزستورات، والدوائر المتكاملة في الجهاز نفسه. ^{[ 5 ]} وبحلول منتصف ثمانينيات القرن الماضي، أصبح هذا النوع من الصمامات متقادمًا وظيفيًا. ببساطة، لم يعد صمام الكومباكترون موجودًا في أي أجهزة تلفزيون صُممت بعد عام 1986. وتراجعت الاستخدامات المتخصصة الأخرى للصمام بالتوازي مع تراجع صناعة أجهزة التلفزيون. توقف تصنيع صمامات الكومباكترون في أوائل تسعينيات القرن الماضي. ويمكن العثور بسهولة على بدائل جديدة من المخزون القديم لجميع أنواع صمامات الكومباكترون تقريبًا على الإنترنت. ^{[ 2 ]}
