مخطط شبكة الحاسوب هو رسم تخطيطي يوضح العقد والوصلات بينها في شبكة حاسوب، أو بشكل أعم، في أي شبكة اتصالات. تشكل مخططات شبكات الحاسوب جزءًا مهمًا من وثائق الشبكة.

التوصيف

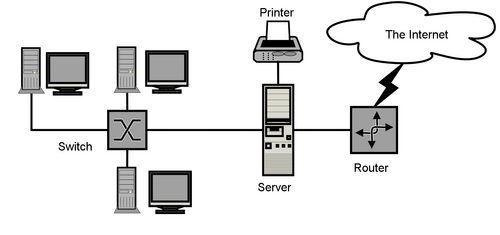

مخطط شبكة نموذجي

تُستخدم أيقونات يسهل التعرف عليها لتمثيل أجهزة الشبكة الشائعة، مثل أجهزة التوجيه، ويشير نمط الخطوط بينها إلى نوع الاتصال. تُستخدم السحب لتمثيل الشبكات الخارجية للشبكة الموضحة في الصورة، وذلك لتوضيح الاتصالات بين الأجهزة الداخلية والخارجية، دون الإشارة إلى تفاصيل الشبكة الخارجية. على سبيل المثال، في شبكة المنطقة المحلية الافتراضية الموضحة على اليمين، تتصل ثلاثة أجهزة كمبيوتر شخصية وخادم بمحول شبكة ؛ ويتصل الخادم بدوره بطابعة وجهاز توجيه بوابة ، متصل عبر وصلة WAN بالإنترنت . [ 1 ]

بحسب ما إذا كان الرسم التخطيطي مُعدًا للاستخدام الرسمي أو غير الرسمي، قد تغيب بعض التفاصيل، ويجب تحديدها من السياق. على سبيل المثال، لا يُشير الرسم التخطيطي النموذجي إلى نوع الاتصال المادي بين أجهزة الكمبيوتر والمحول، ولكن بما أنه يُصوّر شبكة محلية حديثة، فمن الممكن افتراض أنها شبكة إيثرنت . مع ذلك، إذا استُخدم نفس نمط الخط في رسم تخطيطي لشبكة واسعة النطاق، فقد يُشير ذلك إلى نوع اتصال مختلف.

قد تُمثل المخططات، بمقاييسها المختلفة، مستوياتٍ متباينة من دقة الشبكة. فعلى مستوى الشبكة المحلية (LAN)، قد تُمثل كل عقدة جهازًا ماديًا فرديًا، مثل الموزعات أو خوادم الملفات، بينما على مستوى الشبكة الواسعة (WAN)، قد تُمثل كل عقدة مدينة بأكملها. إضافةً إلى ذلك، عندما يتجاوز نطاق المخطط حدود الشبكات المحلية (LAN) والشبكات الحضرية ( MAN) والشبكات الواسعة (WAN)، قد يتم تصوير أجهزة افتراضية تمثيلية بدلًا من عرض جميع العقد الموجودة فعليًا. على سبيل المثال، إذا كان من المُفترض أن يتصل جهاز شبكة عبر الإنترنت بالعديد من أجهزة المستخدمين المحمولة، فقد يتم تصوير جهاز واحد فقط من هذه الأجهزة لإظهار العلاقة العامة بين الجهاز وأي جهاز من هذا القبيل.

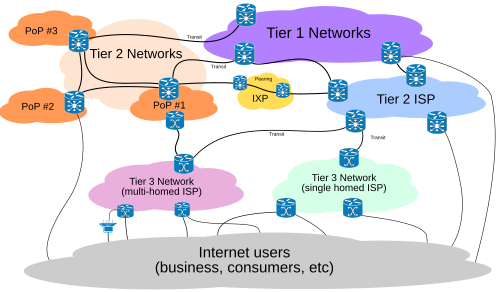

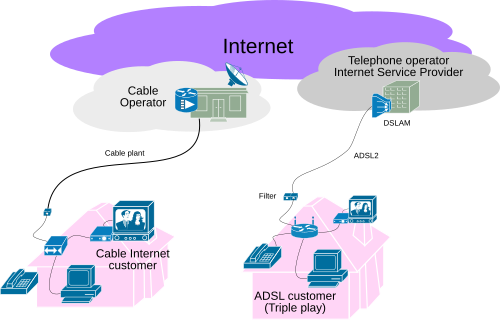

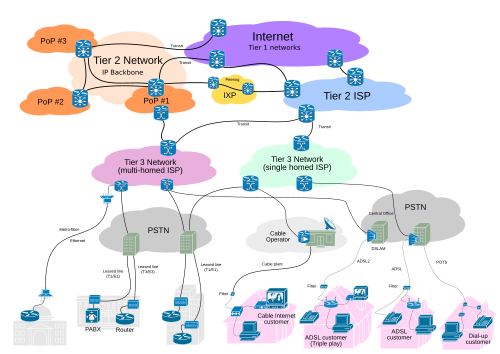

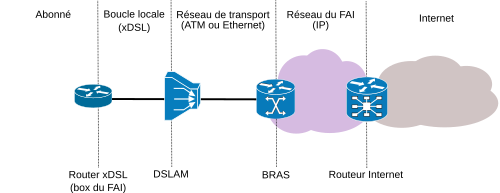

ترميز سيسكو

تستخدم سيسكو رموزًا خاصة بها للشبكات. ونظرًا لحضور سيسكو الواسع على الإنترنت وتصميمها لمجموعة متنوعة من أجهزة الشبكات، فإن قائمة رموزها ("رموز طوبولوجيا الشبكة") شاملة. [ 2 ]

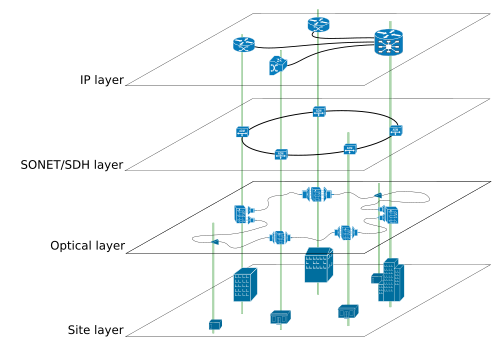

الطوبولوجيا

يمكن تمثيل بنية الشبكة الفيزيائية مباشرةً في مخطط الشبكة، فهي ببساطة الرسم البياني الفيزيائي الذي تمثله المخططات، حيث تمثل عقد الشبكة رؤوسًا، وتمثل الروابط حوافًا غير موجهة أو موجهة (بحسب نوع الرابط). [ 3 ] ويمكن استنتاج بنية الشبكة المنطقية من مخطط الشبكة إذا توفرت تفاصيل بروتوكولات الشبكة المستخدمة.
