ديسمبر J-11

J -11 عبارة عن مجموعة شرائح معالج دقيق تُطبّق بنية مجموعة تعليمات PDP-11 (ISA)، والتي طُوّرت بالاشتراك بين شركة Digital Equipment Corporation وشركة Intersil . كانت هذه المجموعة من الشرائح عالية الأداء مصممة لدمج أداء وميزات PDP -11/70 في عدد محدود من الشرائح. استُخدمت في PDP-11/73 وPDP-11/83 و Professional 380 .

تألفت الدائرة من شريحة مسار بيانات ^{[ 1 ]} وشريحة تحكم ^{[ 2 ]} في عبوات خزفية بدون أطراف، مثبتة على عبوة خزفية هجينة مزدوجة الخط (DIP). احتوت شريحة التحكم على وحدة تسلسل تحكم وذاكرة قراءة فقط (ROM) للبرامج الدقيقة. ^{[ 2 ]} يمكن استخدام شريحة مسرع نقطة عائمة (FPA) اختيارية منفصلة، ​​وكانت معبأة في عبوة DIP قياسية. صُنعت شريحة مسار البيانات وشريحة التحكم بواسطة شركة Intersil بتقنية CMOS، بينما صُنعت شريحة مسرع النقطة العائمة (FPA) بواسطة شركة Digital بتقنية NMOS " ZMOS ".

كان التصميم في الأصل يهدف إلى دعم رقائق تحكم متعددة للسماح بتنفيذ تعليمات إضافية مثل مجموعة التعليمات التجارية (CIS)، ولكن لم يتم تقديم أي رقائق تحكم من هذا القبيل على الإطلاق.

تم تصنيع نسخة طبق الأصل من طائرة J-11 في الاتحاد السوفيتي تحت اسم KN1831VM1 ( بالروسية : КН1831ВМ1 ). ^{[ 3 ]}

•
  الجانب العلوي من المعالج الدقيق الهجين J-11. شريحة التحكم DC335 على اليسار، وشريحة مسار البيانات DC334 على اليمين. عملة معدنية أمريكية من فئة عشرة سنتات للمقارنة.
•

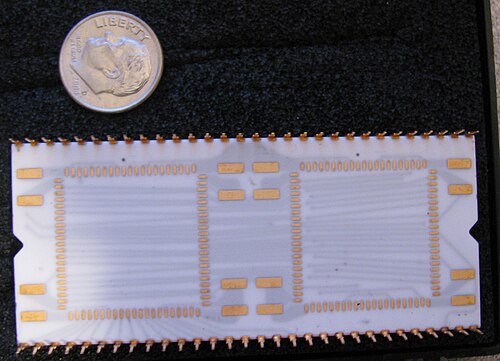

  الجانب السفلي من المعالج الدقيق الهجين J-11 يظهر مواقع التثبيت غير المستخدمة لشريحتين تحكم إضافيتين.
•

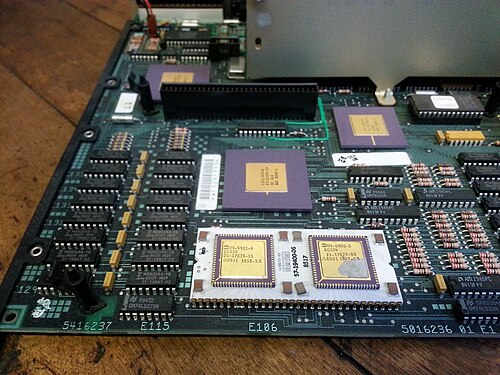

  J-11 على اللوحة الأم لجهاز DEC Professional 380.
•

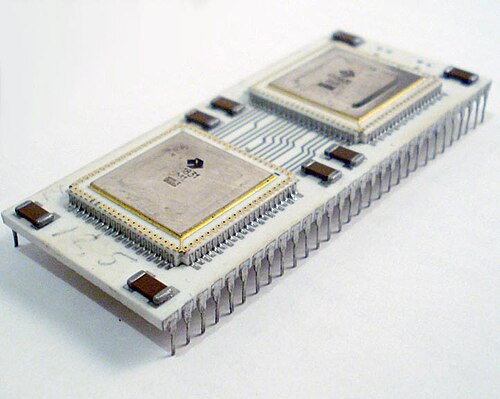

  KN1831VM1: نسخة سوفيتية من J-11.
•
  صورة لرقاقة التحكم DC335.
•
  صورة لشريحة مسار البيانات DC334.
•

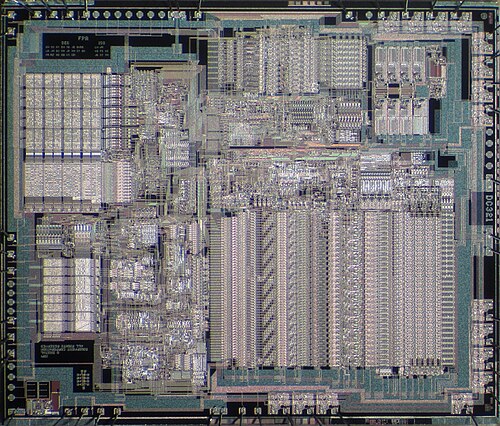

  صورة لرقاقة DC321 FPA.
