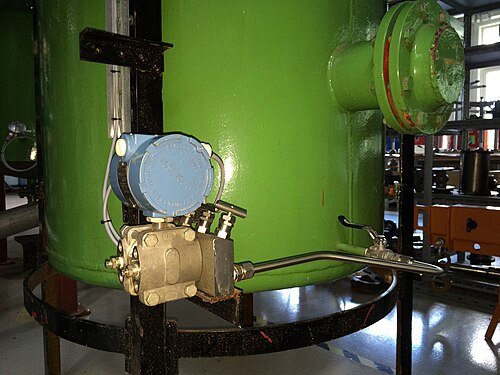

خلية قياس الضغط التفاضلي تُستخدم لقياس مستوى الخزان

خلية الضغط التفاضلي هي جهاز يقيس فرق الضغط بين مدخلين. [ 1 ]

لقياس فرق الضغط بين وعاء (أو حاوية) والضغط الجوي المحيط، يمكنك توصيل منفذ "Hi" في خلية قياس فرق الضغط بوصلة تدخل الوعاء، باستخدام أنبوب مناسب. أما منفذ "Lo"، فيُترك مفتوحًا للهواء الجوي (أو ربما عبر حجرة عازلة أو مجففة ) . ستشير خلية قياس فرق الضغط إلى الفرق النسبي بين ضغط الوعاء (الحاوية) والضغط الجوي.

غالبًا ما تُوصَّل هذه الإشارة بمؤشر يقرأ محليًا أو عن بُعد في غرفة التحكم، و/أو كإشارة تحكم (أو تغذية راجعة) لصمام أو مضخة أو عنصر تحكم آخر للحفاظ على ضغط مُحدد أو الحد الأقصى للضغط. عادةً ما تكون الإشارة عبارة عن تيار مستمر يتراوح بين 4 و20 مللي أمبير، [ 2 ] حيث يُمثل 4 مللي أمبير عادةً الحد الأدنى لفرق الضغط، بينما يُمثل 20 مللي أمبير الحد الأقصى لفرق الضغط. بدلاً من ذلك، قد تكون الإشارة جهدًا متغيرًا أو تدفقًا رقميًا للمعلومات.

انظر أيضاً

مراجع

  1. ↑ بيكيت، بي. واين (2003). التحكم في العمليات: النمذجة والتصميم والمحاكاة . برنتيس هول . ص  735. ISBN 978-0-13-353640-9.
  2. ↑ لوف، جوناثان (2007). دليل أتمتة العمليات: دليل للنظرية والتطبيق . سبرينغر . ص 28. ISBN  978-1-84628-281-2.
