كشافات ألمانية من الحرب العالمية الثانية

استُخدمت كشافات الإضاءة الألمانية خلال الحرب العالمية الثانية لكشف وتتبع طائرات العدو ليلاً. وكانت متوفرة بثلاثة أحجام رئيسية: 60 و150 و200 سنتيمتر. بعد انتهاء الحرب العالمية الأولى ، توقف تطوير كشافات الإضاءة الألمانية فعلياً بموجب معاهدة فرساي ، ثم استؤنف عام 1927. في بداية الحرب، جُمعت كشافات الإضاءة مع أجهزة توجيه صوتية، حيث كانت هذه الأجهزة توجه الكشافات إلى الجزء الصحيح من السماء، حيث كانت تمسح حتى تعثر على الهدف. لاحقاً خلال الحرب، أصبحت كشافات الإضاءة موجهة بالرادار . وكانت هذه الكشافات تستخدم مصابيح قوس الكربون عالية الطاقة للغاية .

كشاف ألماني بطول 60 سم

كشاف ضوئي تم نشره في بطارية ساحلية، 1943

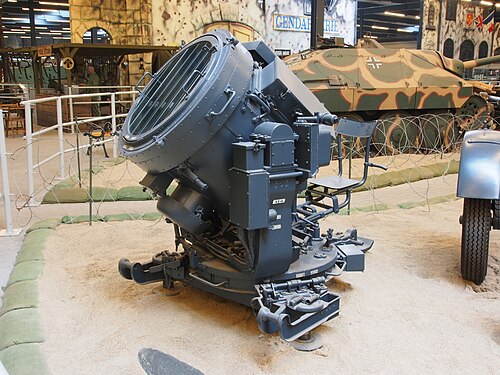

كشاف ضوئي معروض في متحف أوفرلون الحربي في هولندا، 2012

طُوِّرت هذه الكشافات في أواخر ثلاثينيات القرن العشرين، وكانت مزودة بعاكس زجاجي مكافئ قطره 60 سنتيمترًا (24 بوصة) ، وتعمل بمولد كهربائي بقدرة 8 كيلوواط . بلغت شدة إضاءة المصباح 135 مليون شمعة ، وكان مداه حوالي 5 كيلومترات (3.1 ميل) للأهداف التي تتحرك على ارتفاع 1500 متر (4900 قدم) . ومع تشتيت الشعاع، انخفض المدى إلى حوالي 3.2 كيلومترات (2.0 ميل) . كانت تتطلب طاقمًا من ثلاثة أفراد، ويمكن نقلها باستخدام مقطورة خاصة ذات محور واحد من طراز 51. كان أحد أفراد الطاقم يُشغِّل الكشاف، وآخر يُشغِّل المولد، والثالث قائد القسم. ^{[ 1 ]} تضمنت النسخ البحرية من الكشاف مصراعًا، مما يسمح باستخدامها في إشارات مورس.

كان يتم التحكم في كشاف الضوء من حيث السمت والارتفاع بواسطة ذراعين يدويين. كما كان لدى مشغل الكشاف مفتاح قدم لتشغيل مصباح على المولد. وكان بإمكانه استخدام هذا المفتاح لإرسال إشارات مورس بسيطة إلى مشغل المولد، لطلب، على سبيل المثال، زيادة أو تقليل الطاقة. تضمن الكشاف نظامًا متطورًا للتحكم في مصباح القوس الكربوني، حيث كان يمدد أقطاب الكربون للحفاظ على مسافة قوس ثابتة مع احتراق أطراف الأقطاب. ^{[ 2 ]}

كان مولد التيار المستمر بقدرة 8 كيلوواط الذي كان يشغل كشاف الضوء يعمل بمحرك BMW سداسي الأسطوانات، من النوع المستخدم في سيارات ما قبل الحرب.

كانت التكتيكات المعتادة تتمثل في مسح ضوء البحث بنمط على شكل حرف S على طول المسار المتوقع للأهداف مع تشتيت الشعاع، وبمجرد اكتشاف الهدف، يتم تتبعه باستخدام الشعاع المركز. ^{[ 1 ]}

لم تكن كشافات الـ 60  سم قوية بما يكفي للوصول إلى أسراب قاذفات الحلفاء في وقت لاحق من الحرب، لذلك تم استخدامها عادة بشكل عضوي مع مدافع مضادة للطائرات منخفضة المستوى عيار 20  ملم و 37 ملم.

طُوِّرت كشافات فلاك 34 و37 في أواخر ثلاثينيات القرن العشرين، واستخدمت عاكسات زجاجية مكافئة قطرها 150 سنتيمترًا (59 بوصة) بقوة إضاءة 990 مليون شمعة. وكان النظام يعمل بمولد كهربائي بقدرة 24 كيلوواط، يعتمد على محرك ثماني الأسطوانات بقوة 51 حصانًا (38 كيلوواط)، يُنتج تيارًا كهربائيًا قدره 200 أمبير عند 110 فولت. ^{[ 1 ]} وكان الكشاف متصلًا بالمولد بواسطة كابل طوله 200 متر (660 قدمًا) . ويبلغ مدى كشف النظام حوالي 8 كيلومترات (5 أميال) للأهداف على ارتفاع يتراوح بين 4000 و5000 متر (13000 و16000 قدم) . ويمكن جعل النظام متنقلًا باستخدام مجموعتين من وحدات المقطورة الخاصة 104 ، واحدة للكشاف والأخرى للمولد. كان يتطلب طاقمًا من سبعة أفراد لتشغيله.

يمكن تحريك كشاف الضوء بزاوية 360 درجة ورفعه من -12 درجة عبر الوضع الرأسي إلى -12 درجة على الجانب الآخر.

في بدايات الحرب، كانت تكتيكات نشر الكشافات تعتمد على وضعها أمام مدافع المدفعية المضادة للطائرات في "منطقة تحضير"، موزعة على شكل شبكة بمسافة 5 كيلومترات بين كل كشاف وآخر. وقد ساعدت أجهزة تحديد المواقع الصوتية، التي كانت تُنشر مع الكشافات، في العثور على الأهداف، ثم استُبدلت لاحقاً بأنظمة الرادار.

تم إنتاج واحد وستين حاملًا رباعيًا ثابتًا خاصًا بطول 150 سنتيمترًا في محاولة لتوسيع نطاق كشافات الإضاءة بطول 150 سنتيمترًا، إلا أن هذه المحاولات أثبتت عدم نجاحها.

للوصول إلى القاذفات التي كانت تحلق على ارتفاعات متزايدة، كانت هناك حاجة إلى كشافات ضوئية أكثر قوة. في عام 1943، تم تسليم أولى كشافات "شاينفيرفر-43" بطول 200 سنتيمتر، وبقوة إضاءة تبلغ 2.7 مليار شمعة هيفنر (2.4 جيجاكانديلا)، إلى القوات. وبفضل مولد كهربائي بقوة 120 كيلوواط، استطاعت هذه الكشافات رصد الأهداف على مسافات تصل إلى 13 كيلومترًا (8.1 ميل) .

عادةً،  كان يُستخدم كشاف ضوئي واحد بطول 200 سم مع ثلاثة  كشافات ضوئية بطول 150 سم.  يُنشر الكشاف الضوئي بطول 200 سم في مركز مثلث تُشكّله  الكشافات الضوئية بطول 150 سم. تُنشر الكشافات الضوئية الأصغر على بُعد حوالي 2.5 كيلومتر (1.6 ميل) من الكشاف المركزي "الرئيسي". يُحدد الكشاف الرئيسي الهدف، بينما تُسلط الكشافات الضوئية بطول 150 سم ضوءها على الهدف، مما يُوفر تحديدًا دقيقًا للموقع.

كما تم استخدام عدد قليل من كشافات الإضاءة القديمة التي يبلغ طولها 110 سم، وكشافات الإضاءة الفرنسية التي تم الاستيلاء عليها والتي يبلغ طولها 200  سم و240 سم.

في سبتمبر 1940، باستثناء الوحدات المتمركزة في المنشآت البحرية، كان لدى ألمانيا 2540 كشافًا ضوئيًا (60  سم و150  سم). وخلال الحرب، ازداد هذا العدد بسرعة - فبحلول فبراير 1944، أفاد رئيس أركان القوات الجوية الألمانية أن مخزون الكشافات الضوئية كان على النحو التالي:
