جهاز قياس الطول

جهاز قياس الارتفاع هو جهاز أرضي لقياس ارتفاع الطائرات. كانت أجهزة قياس الارتفاع الأولى عبارة عن أجهزة بصرية لقياس المدى مُدمجة مع حواسيب ميكانيكية بسيطة ، بينما تطورت الأنظمة اللاحقة إلى أجهزة رادار . أدت الحركة التذبذبية الرأسية الفريدة لرادارات قياس الارتفاع إلى تسميتها أيضًا بالرادار المُهتز . وقد نشر الجيش الأمريكي أجهزة تجمع بين البصريات والرادار. ^{[ 1 ]}

في الحرب العالمية الثانية، كان جهاز قياس الارتفاع عبارة عن جهاز قياس مدى بصري يُستخدم لتحديد ارتفاع الطائرة (في الواقع، المسافة المائلة من موقعها، والتي تُدمج مع زاوية الرؤية، في حاسوب ميكانيكي، لحساب الارتفاع)، وكان يُستخدم لتوجيه مدافع الدفاع الجوي . ^{[ 2 ] [ 3 ]} توجد نماذج أمريكية ^{[ 3 ]} ويابانية ^{[ 4 ]} منه . في الاتحاد السوفيتي، كان يُستخدم عادةً مع أجهزة قياس المدى البصرية. ^{[ 5 ] [ 6 ]}

جهاز رادار تحديد الارتفاع هو نوع من أجهزة الرادار ثنائية الأبعاد التي تقيس ارتفاع الهدف.

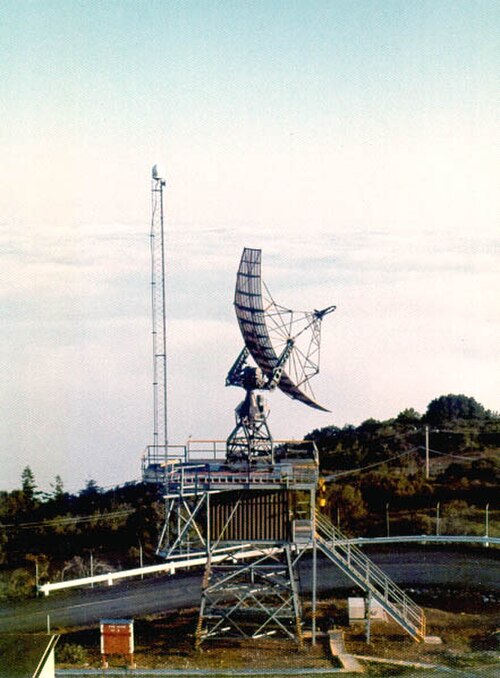

يقوم المشغل بتحريك الهوائي نحو الاتجاه المطلوب ، ويحدد صدى الهدف على المدى المطلوب على شاشة مؤشر المدى والارتفاع، ثم يقسم الهدف إلى نصفين باستخدام مؤشر مُدرج لتحديد الارتفاع التقريبي للهدف. ^{[ 7 ]} غالبًا ما تُكمل هذه الأنظمة رادارات ثنائية الأبعاد تُستخدم لتحديد المسافة والاتجاه (رادار البحث)؛ وبالتالي، يتم استخدام نظامين ثنائيي الأبعاد للحصول على صورة جوية ثلاثية الأبعاد. تميزت رادارات تحديد الارتفاع في الستينيات والسبعينيات بهوائياتها الطويلة والضيقة. ولأن شكل الحزمة يعتمد على شكل الهوائي، كانت حزمة مُحدد الارتفاع مسطحة وعريضة أفقيًا (أي أنها لم تكن فعالة جدًا في تحديد اتجاه الهدف)، ولكنها كانت رفيعة جدًا رأسيًا، مما يسمح بقياس دقيق لزاوية الارتفاع، وبالتالي الارتفاع.

تستطيع أجهزة الرادار ثلاثية الأبعاد الحديثة تحديد كل من السمت والارتفاع، مما يجعل أجهزة الرادار المنفصلة لتحديد الارتفاع قديمة إلى حد كبير.
