شبكة الألياف الضوئية الهجينة المحورية ( HFC ) هي شبكة اتصالات واسعة النطاق تجمع بين الألياف الضوئية والكابل المحوري . وقد تم استخدامها على نطاق واسع عالميًا من قبل مشغلي تلفزيون الكابل منذ أوائل التسعينيات. [ 1 ]

في نظام الكابلات الهجين (الألياف الضوئية والكابلات المحورية)، تُرسل قنوات التلفزيون من محطة التوزيع الرئيسية ( المحطة المركزية ) إلى المجتمعات المحلية عبر خطوط الألياف الضوئية الخاصة بالمشتركين. في المجتمع المحلي، يقوم محول وسائط الألياف بتحويل الإشارة من شعاع ضوئي إلى تيار ترددات لاسلكية (RF)، ثم يرسلها عبر خطوط الكابلات المحورية لتوزيعها على منازل المشتركين. [ 2 ] توفر خطوط الألياف الضوئية الرئيسية عرض نطاق ترددي كافٍ للسماح بخدمات إضافية تتطلب عرض نطاق ترددي عالٍ، مثل خدمة الإنترنت عبر الكابل من خلال تقنية DOCSIS . [ 3 ] يُشارك عرض النطاق الترددي بين مستخدمي نظام الكابلات الهجين (HFC). [ 4 ] يُستخدم التشفير لمنع التنصت. [ 5 ] يُصنف العملاء في مجموعات خدمة، وهي مجموعات من العملاء الذين يتشاركون عرض النطاق الترددي فيما بينهم، نظرًا لاستخدامهم نفس قنوات الترددات اللاسلكية للتواصل مع الشركة.

وصف

بنية HFC شائعة

تمتد شبكة الألياف الضوئية من المحطة الرئيسية لمشغلي الكابلات ، وأحيانًا إلى المحطات الإقليمية، وصولًا إلى مركز التوزيع في الحي، ثم إلى عقدة كابلات من الألياف الضوئية إلى الكابلات المحورية، والتي تخدم عادةً ما بين 25 إلى 2000 منزل. تحتوي المحطة الرئيسية عادةً على أطباق استقبال الأقمار الصناعية لاستقبال إشارات الفيديو البعيدة، بالإضافة إلى أجهزة توجيه تجميع بروتوكول الإنترنت . كما تضم ​​بعض المحطات الرئيسية معدات الاتصالات الهاتفية (مثل مقاسم الهاتف الآلية ) لتوفير خدمات الاتصالات للمجتمع. في شبكة HFC، يتم توفير خدمات الاتصالات الهاتفية باستخدام كابلات الحزم .

ستتلقى محطة البث الرئيسية الإقليمية أو المحلية إشارة الفيديو من محطة البث الرئيسية [ 6 ] وتضيف إليها قنوات تلفزيون الكابل العامة والتعليمية والحكومية (PEG) حسب ما تقتضيه سلطات الامتياز المحلية أو تدرج إعلانات مستهدفة تجذب منطقة محلية، إلى جانب الإنترنت من CMTS (CMTS متكامل، والذي يتضمن جميع الأجزاء المطلوبة للتشغيل)، أو CCAP الذي يوفر كلاً من الإنترنت والفيديو.

يمكن استخدام وحدات Edge QAM المنفصلة لتوفير فيديو مُعدَّل بتقنية QAM مناسب للإرسال عبر شبكة كابلات محورية، من مصادر الفيديو الرقمية. [ 7 ] [ 8 ] كما يمكن توصيل وحدات Edge QAM بنظام CMTS لتوفير بيانات الإنترنت بدلاً من الفيديو، ضمن بنية CMTS معيارية. [ 9 ] [ 10 ] تهدف وحدات CCAP إلى استبدال نظام CMTS التقليدي المتكامل الذي يوفر البيانات فقط، ووحدات Edge QAM المستخدمة للفيديو، والتي تُعد أجهزة منفصلة. [ 11 ]

يمكن ترميز الفيديو وفقًا لمعايير مثل NTSC أو MPEG-2 أو DVB-C أو معيار QAM ، ويمكن ترميز البيانات وفقًا لـ DOCSIS، ويمكن تشفير الفيديو التناظري، [ 12 ] ويمكن تعديل الإشارات بواسطة معدلات الفيديو التناظرية أو الرقمية بما في ذلك معدلات QAM [ 13 ] أو معدلات QAM الطرفية للفيديو و/أو البيانات اعتمادًا على ما إذا كان يتم استخدام CMTS معياري، في CMTS للبيانات فقط، [ 14 ] [ 15 ] [ 16 ] أو في CCAP للفيديو والبيانات، ويتم تحويلها إلى حاملات RF في هذا الجهاز.

يتم دمج الخدمات المختلفة من أنظمة الاتصالات اللاسلكية المركزية (CMTSs) وأنظمة الاتصالات اللاسلكية المركزية (CCAPs) وأنظمة تعديل السعة التربيعية الطرفية (Edge QAMs) ومعدلات السعة التربيعية (QAM modulators) في إشارة كهربائية لاسلكية واحدة باستخدام وحدات إدارة الترددات اللاسلكية في المحطة الرئيسية، مثل أجهزة التقسيم والدمج [ 17 ] [ 18 ] [ 19 ] ، ويتم إدخال الإشارات الناتجة في جهاز إرسال بصري عريض النطاق، وهو في الواقع وحدة إرسال في "منصة بصرية" أو منصة رئيسية مثل Arris CH3000 أو Scientific Atlanta Prisma أو Cisco Prisma II. [ 20 ] [ 21 ]

أعلى: مُشفّر ومفكّك ومُجمّع الفيديو، أسفل: يقوم نظام Edge QAM بتحويل الفيديو في حزم IP عبر الإيثرنت من الجهاز أعلاه والأجهزة الأخرى، إلى إشارات RF QAM جاهزة للإرسال
يوفر نظام CMTS الإنترنت على شبكة HFC ويحتوي على وصلات RF في الخلف [ 22 ]
إدارة الترددات اللاسلكية MAXNET: وحدات تجميع وتقسيم إشارات الترددات اللاسلكية في الكابلات المحورية، قبل إرسالها إلى جهاز الإرسال مباشرةً.
يقوم هيكل Scientific Atlanta Prisma II المزود بوحدات إرسال بتحويل إشارات الترددات اللاسلكية في الكابلات المحورية إلى إشارات ضوئية في الألياف الضوئية وتضخيمها.
هيكل Scientific Atlanta HDRx مزود بالعديد من وحدات الاستقبال لاستقبال البيانات من العملاء، والتي تمثل عرض النطاق الترددي لتحميل الإنترنت في هذه الحالة في شبكة HFC محورية، حيث يقوم بتحويل الإشارات الضوئية في الألياف الضوئية إلى إشارات ترددات لاسلكية في الكابلات المحورية.

تستضيف هذه المنصات عدة أجهزة إرسال واستقبال، ويمكن استخدام أجهزة الاستقبال منها لخدمة الإنترنت عبر الكابل، كما يمكنها استضافة مضخمات الألياف الضوئية المشبعة بالإربيوم (EDFAs) لتوسيع نطاق الإشارات الضوئية في الألياف الضوئية. [ 23 ] [ 24 ] يخدم كل جهاز إرسال واستقبال عقدة ضوئية واحدة. [ 25 ]

يقوم هذا المرسل الضوئي بتحويل الإشارة الكهربائية بترددات الراديو إلى إشارة مُعدَّلة ضوئيًا تُرسَل إلى العُقد. تربط كابلات الألياف الضوئية المحطة الرئيسية أو المحور بالعُقد الضوئية في بنية نقطة إلى نقطة أو بنية نجمية ، [ 26 ] أو في بعض الحالات، في بنية حلقية محمية . يمكن توصيل كل عقدة عبر ليف ضوئي خاص بها، [ 27 ] لذا قد تحتوي كابلات الألياف الضوئية الممتدة في الهواء الطلق على عشرات [ 28 ] إلى مئات أو حتى آلاف الألياف، ومن الأمثلة القصوى على ذلك كابلات 6912 ليفًا. [ 29 ]

عقدة بصرية مزودة بغلاف وصلة ألياف (أسود)

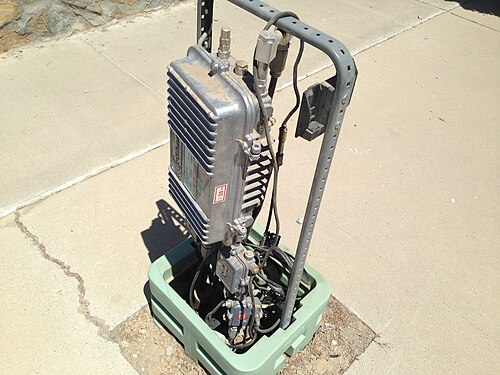

مضخم صوت للجذع

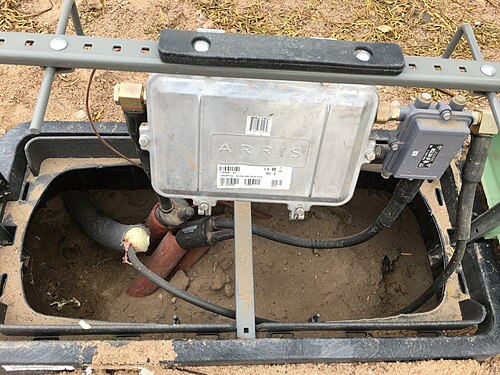

مضخم توزيع (موسع خط)

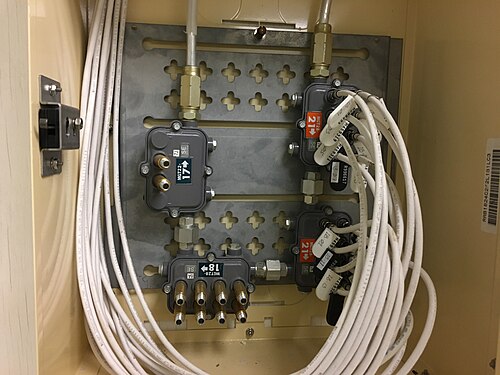

سلسلة من الصنابير (تخدم غرفًا متعددة في فندق) من خط توزيع أو "خط رئيسي" مع نهايات على المنافذ غير المستخدمة

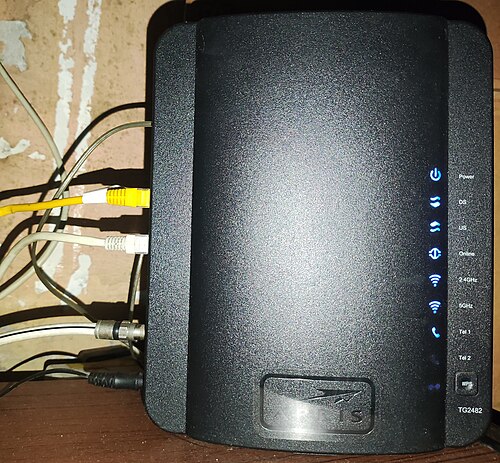

مودم الكابل، ويسمى أيضًا جهاز التوجيه أو البوابة، مزود بوصلة كابل محوري لشبكة HFC في أسفل اليسار باستخدام موصل F ملولب

عقد الألياف الضوئية

تحتوي عقدة الألياف الضوئية على مستقبل ضوئي عريض النطاق، يقوم بتحويل الإشارة الضوئية المعدلة القادمة من المحطة الرئيسية أو الموزع إلى إشارة كهربائية تُرسل إلى العملاء. اعتبارًا من عام 2015،إشارة الإرسال هي إشارة تردد لاسلكي مُعدَّلة، تبدأ عادةً من 50  ميجاهرتز وتتراوح بين 550 و1000  ميجاهرتز كحد أقصى. تحتوي عقدة الألياف الضوئية أيضًا على مُرسِل مسار عكسي أو مسار عودة، يُعيد إرسال الاتصالات من العملاء إلى المحطة الرئيسية. في أمريكا الشمالية، تكون هذه الإشارة العكسية إشارة تردد لاسلكي مُعدَّلة تتراوح بين 5 و42  ميجاهرتز، بينما في مناطق أخرى من العالم، يتراوح نطاقها بين 5 و65  ميجاهرتز. تُخرَج هذه الإشارة الكهربائية بعد ذلك عبر كابل محوري لتشكيل خط رئيسي محوري.

يوفر الجزء البصري من الشبكة مرونة كبيرة. فإذا لم يكن هناك عدد كافٍ من كابلات الألياف الضوئية المتصلة بالعقدة، يمكن استخدام تقنية تعدد الإرسال بتقسيم الطول الموجي لدمج إشارات ضوئية متعددة على نفس الليف. وتُستخدم المرشحات الضوئية لدمج وفصل الأطوال الموجية الضوئية على الليف الواحد. على سبيل المثال، قد تكون إشارة الإرسال على طول موجي 1550  نانومتر، بينما تكون إشارة العودة على طول موجي 1310  نانومتر. [ 30 ] [ 31 ]

التواصل النهائي مع العملاء

يربط الجزء الرئيسي المحوري من الشبكة ما بين 25 و2000 منزل (500 منزل هو العدد المعتاد) [ 32 ] في تكوين شجري متفرع من العقدة. [ 33 ] [ 34 ]

تُوصَّل كابلات النقل المحورية الرئيسية بالعقدة الضوئية [ 35 ] [ 36 ] ، وتشكل عمودًا محوريًا رئيسيًا تتصل به كابلات التوزيع الأصغر. تُستخدم مُضخِّمات الترددات الراديوية ، المعروفة بمُضخِّمات النقل الرئيسية، على فترات منتظمة في خط النقل الرئيسي للتغلب على توهين الكابل وفقدان الإشارات الكهربائية الناتج عن تقسيم أو "تفرع" الكابل المحوري. تحمل كابلات النقل الرئيسية أيضًا طاقة التيار المتردد، والتي تُضاف إلى خط الكابل عادةً بجهد 60 أو 90 فولت بواسطة وحدة تغذية طاقة (مزودة ببطارية حمض الرصاص احتياطية) ومُدخل طاقة. تُضاف الطاقة إلى خط الكابل بحيث لا تحتاج العقد الضوئية ومُضخِّمات النقل الرئيسية والتوزيع إلى مصدر طاقة خارجي منفصل. [ 37 ] قد تحتوي وحدة تغذية الطاقة على عداد طاقة بجانبها، وذلك حسب لوائح شركة الكهرباء المحلية.

تتصل كابلات توزيع أصغر من كابلات الشبكة الرئيسية بمنفذ في أحد مضخمات الشبكة الرئيسية، يُسمى "الجسر"، لنقل إشارة الترددات اللاسلكية وتيار التيار المتردد إلى الشوارع. عادةً ما تحتوي مضخمات الشبكة الرئيسية على منفذي إخراج: أحدهما للشبكة الرئيسية، والآخر للجسر. يمكن توصيل مضخمات التوزيع (وتُسمى أيضًا مضخمات النظام) من منفذ الجسر لتوصيل عدة كابلات توزيع بالشبكة الرئيسية عند الحاجة إلى سعة أكبر، نظرًا لاحتوائها على منافذ إخراج متعددة. بدلاً من ذلك، يمكن توصيل موسعات الخط، وهي مضخمات توزيع أصغر ذات منفذ إخراج واحد فقط، بكابل التوزيع الخارج من منفذ الجسر في الشبكة الرئيسية، وتُستخدم لتقوية الإشارات في كابلات التوزيع [ 38 ] للحفاظ على قوة إشارة التلفزيون عند مستوى مناسب لاستقبالها. بعد ذلك، يتم "الاستفادة" من خط التوزيع لتوصيل الكابلات الفردية بمنازل العملاء. [ 39 ]

تمرر هذه المنافذ اللاسلكية إشارة الترددات اللاسلكية وتمنع مرور التيار المتردد إلا في حالة وجود أجهزة هاتفية تحتاج إلى موثوقية الطاقة الاحتياطية التي يوفرها نظام الطاقة المحوري. [ 40 ] ينتهي المنفذ في وصلة محورية صغيرة باستخدام موصل لولبي قياسي يُعرف باسم موصل F.

ثم يتم توصيل خط التغذية بالمنزل حيث يحمي حاجز التأريض النظام من الفولتية الطفيلية. وبحسب تصميم الشبكة، يمكن تمرير الإشارة عبر موزع إلى عدة أجهزة تلفزيون أو إلى عدة أجهزة استقبال (أجهزة استقبال الكابلات) والتي يمكن توصيلها بدورها بجهاز تلفزيون. في حال استخدام عدد كبير جدًا من الموزعات لتوصيل عدة أجهزة تلفزيون، سينخفض ​​مستوى الإشارة، وستقل جودة الصورة على القنوات التناظرية. ستفقد الإشارة في أجهزة التلفزيون التي تمر عبر هذه الموزعات جودتها، مما يستدعي استخدام مضخم إشارة رئيسي (مضخم خط التغذية) لاستعادة الإشارة. [ 41 ]

تطور شبكات HFC

تاريخياً، كان الاتجاه السائد بين مشغلي الكابلات هو تقليل كمية الكابلات المحورية المستخدمة في شبكاتهم لتحسين جودة الإشارة، مما أدى في البداية إلى اعتماد تقنية HFC. [ 42 ] حلت تقنية HFC محل شبكات الكابلات المحورية التي كانت تحتوي على كابلات محورية رئيسية تنشأ من الطرف الرئيسي للشبكة، واستبدلت HFC جزءاً من هذه الكابلات الرئيسية بكابلات الألياف الضوئية والعقد الضوئية. في هذه الشبكات المحورية، وُضعت مُضخِّمات الإشارة الرئيسية على طول كابلات الإشارة الرئيسية للحفاظ على مستويات إشارة كافية فيها، [ 43 ] [ 44 ] ويمكن استخدام كابلات التغذية لتوزيع الإشارات من الإشارات الرئيسية إلى الشوارع الفردية، [ 45 ] [ 46 ] [ 47 ] كما استُخدمت مُقترنات اتجاهية لتحسين جودة الإشارة، [ 48 ] ويمكن تجهيز مُضخِّمات الإشارة الرئيسية بنظام تحكم آلي في مستوى الإشارة أو نظام تحكم آلي في الكسب، [ 49 ] ويمكن أيضًا استخدام مُضخِّمات هجينة تحتوي على دائرة متكاملة هجينة ، [ 50 ] [51] [ 52 ] واستُخدمت جسور منفصلة لربط الإشارة الرئيسية بكابلات التغذية. [ 53 ] [ 54 ] [ 55 ]

في عام 1953، كانت شركة C-COR أول من أدخل تقنية تزويد الطاقة عبر الكابلات، والتي تنقل الطاقة عبر الكابلات المحورية لتشغيل مضخمات الكابلات. وفي عام 1965، أدخلت استخدام الدوائر المتكاملة في المضخمات المستخدمة على أعمدة الكهرباء ، وفي عام 1969 كانت أول من استخدم الزعانف الحرارية في المضخمات. [ 56 ] [ 57 ] عُرضت أولى المضخمات في أغلفة خارجية مزودة بمفصلات وأختام، للتركيب بين أعمدة المرافق المعلقة بأسلاك الدعم، في عام 1965. [ 58 ] في حوالي عام 1973، بدأ استخدام الموزعات في شبكات الكابلات لزيادة جودة الإشارة نتيجة لتوسع الشبكة، وبذل مشغلو الكابلات جهودًا لتقليل عدد المضخمات المتتالية على الأجزاء المحورية من الشبكة من حوالي 20 إلى 5. [ 59 ] [ 60 ] استُخدمت الكابلات المحورية الفائقة المصنوعة من كابل محوري مع إشارات فيديو معدلة بتردد FM، [ 61 ] [ 57 ] أو الألياف الضوئية أو وصلات الميكروويف لتوصيل محطات البث الرئيسية بالموزعات. [ 62 ] [ 63 ] [ 64 ] [ 59 ] استُخدمت الألياف الضوئية لأول مرة كشبكة نقل فائقة في عام 1976. [ 65 ] كما أمكن نقل فيديو FM عبر الألياف الضوئية، [ 66 ] وحلت الألياف الضوئية في نهاية المطاف محل الكابلات المحورية في شبكات النقل الفائقة. [ 57 ] ازداد عرض النطاق الترددي في شبكات الكابلات من 216  ميجاهرتز إلى 300  ميجاهرتز في سبعينيات القرن العشرين، [ 50 ] إلى 400  ميجاهرتز في ثمانينيات القرن العشرين، [ 57 ] [ 67 ] [ 68 ] إلى 550  ميجاهرتز، و600  ميجاهرتز، و750  ميجاهرتز في تسعينيات القرن العشرين، [ 67 ] [ 69 ] [ 70 ] وإلى 870  ميجاهرتز في عام 2000. [ 71 ]

لمواجهة الحاجة إلى زيادة عرض النطاق الترددي الرقمي، كما هو الحال في إنترنت DOCSIS، قام مشغلو الكابلات بتوسيع نطاق الترددات الراديوية في شبكات HFC من 1  جيجاهرتز إلى 1.2  جيجاهرتز، [ 72 ] [ 73 ] أو انتقلوا إلى معالجة حركة مرور بروتوكول الإنترنت (IP) فقط في الشبكة، مما أدى إلى إلغاء قنوات الفيديو الراديوية المخصصة، أو استخدموا محولات النقل الرقمي (DTAs) لنقل الإشارات التناظرية، أو استخدموا تقنية الفيديو الرقمي المُبدَّل (SDV) [ 74 ] [ 75 ] التي تسمح بتقليل عدد قنوات التلفزيون في الكابلات المحورية دون التأثير على عدد القنوات المُتاحة. [ 76 ] [ 77 ]

مع نهاية تسعينيات القرن الماضي، استُخدمت ترانزستورات زرنيخيد الغاليوم (GaAs) في عقد ومضخمات شبكات الاتصالات الهجينة (HFC)، لتحل محل ترانزستورات السيليكون، مما أتاح توسيع نطاق التردد المستخدم في هذه الشبكات من 870  ميجاهرتز إلى 1  جيجاهرتز بحلول عام 2006. [ 71 ] أما ترانزستورات نتريد الغاليوم (GaN)، التي طُرحت عام 2008 [ 50 ] واعتُمد استخدامها في العقد الثاني من الألفية، فقد أتاحت توسيعًا آخر للنطاق الترددي إلى 1.2  جيجاهرتز، أو توسيعًا من 550  ميجاهرتز إلى 750  ميجاهرتز في الشبكات القديمة إلى 1  جيجاهرتز دون تغيير المسافة بين المضخمات. [ 78 ] [ 79 ] [ 80 ]

تُعدّ الطبقة الفيزيائية البعيدة (Remote PHY) تطورًا لشبكة HFC، وتهدف إلى تقليل استخدام الكابلات المحورية في الشبكة وتحسين جودة الإشارة. في شبكة HFC التقليدية، يتم توصيل أجهزة المحطة الرئيسية، مثل أنظمة CMTS وCCAP، بشبكة HFC باستخدام واجهات الترددات اللاسلكية (RF)، والتي تُعتبر في الواقع وصلات كابلات محورية [ 81 ] [ 82 ] [ 83 ] ، بينما تكون الإشارات الضوئية في كابلات الألياف الضوئية في الشبكة تناظرية. في تقنية الطبقة الفيزيائية البعيدة (Remote PHY)، تُوصل أجهزة مثل محطات الإرسال والاستقبال المركزية (CMTS) أو نقاط الوصول المشتركة (CCAP) مباشرةً بشبكة HFC باستخدام الألياف الضوئية التي تحمل إشارات رقمية، مما يلغي الحاجة إلى واجهة الترددات الراديوية والكابلات المحورية في محطات الإرسال والاستقبال المركزية، وتعديل الترددات الراديوية في المحطة الرئيسية [ 84 ] . كما يستبدل الإشارات التناظرية في كابلات الألياف الضوئية في الشبكة بإشارات رقمية مثل إشارات إيثرنت 10 جيجابت [ 20 ] . وهذا بدوره يلغي الحاجة إلى معايرة شبكة HFC مرتين سنويًا، ويوسع نطاق الشبكة، ويقلل تكلفة المعدات والصيانة [ 85 ] ، ويحسن جودة الإشارة، ويتيح استخدام تعديلات مثل 4096 QAM بدلًا من 1024 QAM، مما يسمح بنقل المزيد من المعلومات في وقت واحد لكل بت. ويتطلب ذلك عقدًا ضوئية أكثر تطورًا قادرة على تحويل الإشارات من رقمية إلى تناظرية، بالإضافة إلى إجراء التعديل، على عكس العقد الضوئية التقليدية التي تقتصر وظيفتها على تحويل الإشارات من ضوئية إلى كهربائية. [ ٨٤ ] تُعرف هذه الأجهزة باسم أجهزة الطبقة الفيزيائية البعيدة (RPDs) أو أجهزة الطبقة الفيزيائية المتعددة البعيدة (RMDs). تتوفر أجهزة RPDs بنسخ تُركّب على الرفوف، ويمكن تثبيتها في المباني السكنية (وحدات سكنية متعددة)، كما يمكن تثبيتها في نقاط التوصيل الضوئية أو في موزع صغير يوزع الإشارات بشكل مشابه لشبكة HFC التقليدية. [ ٢٠ ] [ ٧٥ ] [ ٨٦ ] [ ٣٨ ] [ ٨٧ ] وبدلاً من ذلك، تسمح الطبقة الفيزيائية البعيدة بوضع نظام إدارة الاتصالات عبر الهاتف المحمول (CMTS) أو نقطة الوصول إلى الاتصالات عبر الهاتف المحمول (CCAP) في مركز بيانات بعيد عن العملاء. [ ٨٨ ]

بالإضافة إلى تحقيق نفس غرض Remote PHY، ينقل Remote MACPHY جميع وظائف بروتوكول DOCSIS إلى العقدة الضوئية أو الشبكة الخارجية، مما يقلل زمن الاستجابة مقارنةً بـ Remote PHY. [ 89 ] [ 90 ] ويعتمد Remote CMTS/Remote CCAP على ذلك بنقل جميع وظائف CMTS/CCAP إلى الشبكة الخارجية. [ 86 ] [ 88 ] وتغطي بنية الوصول الموزعة (DAA) كلاً من Remote PHY وRemote MACPHY، وتهدف إلى تقريب الوظائف من المستخدمين النهائيين، مما يُسهّل توسيع السعة مع تقليص حجم المرافق المركزية للمعدات أو إلغائها، ودعم إصدارات DOCSIS الأحدث من DOCSIS 3.1 بسرعات أعلى. ويتيح Remote PHY إعادة استخدام بعض المعدات الحالية مثل CMTSs/CCAPs عن طريق استبدال المكونات. [ 89 ] [ 91 ]

تُنفذ وحدات التحكم الافتراضية (vCCAPs) أو أنظمة إدارة الاتصالات الافتراضية (vCMTSs) على خوادم تجارية جاهزة للاستخدام تعتمد على معالجات x86 باستخدام برامج متخصصة، [ 92 ] وغالبًا ما تُنفذ جنبًا إلى جنب مع DAA [ 93 ] ويمكن استخدامها لزيادة سعة الخدمة دون الحاجة إلى شراء هياكل CMTS/CCAP جديدة، أو لإضافة ميزات إلى CMTS/CCAP بسرعة أكبر. [ 75 ]

يمكن تحسين سرعات الإنترنت للعملاء عن طريق تقليل عدد مجموعات الخدمة التي تضم 500 مشترك إلى 128 مشتركًا كحد أقصى، وذلك ضمن ما يُعرف ببنية n+0، التي تتكون من عقدة واحدة فقط دون استخدام مُضخِّمات. [ 94 ] [ 95 ] [ 84 ] وقد تم استكشاف شبكات HFC التي تعمل بترددات تتراوح بين 1.8  جيجاهرتز [ 96 ] و3 جيجاهرتز باستخدام ترانزستورات GaN. [ 97 ] [ 98 ] واقتُرحت تغييرات في نطاق التردد المستخدم لإشارات الإرسال: تقسيم متوسط ​​يستخدم ترددات من 5 إلى 85 ميجاهرتز للإرسال، وتقسيم عالي يستخدم نطاقًا من 5 إلى 205 ميجاهرتز، وتقسيم فائق العلو مع خيارات متعددة تسمح بنطاقات تصل إلى 5 إلى 684 ميجاهرتز. [ 99 ] وتتيح تقنية DOCSIS ثنائية الاتجاه (FDX) لإشارات الإرسال والاستقبال شغل نطاق تردد واحد في آنٍ واحد دون الحاجة إلى تقنية تقسيم الوقت. [ 100 ] بدأت شركات تشغيل الكابلات بالتحول تدريجياً إلى شبكات FTTP باستخدام شبكات PON ( الشبكات الضوئية السلبية ). [ 101 ] [ 102 ] [ 103 ]

النقل عبر شبكة HFC

باستخدام تقنية تعدد الإرسال بتقسيم التردد ، يمكن لشبكة HFC نقل مجموعة متنوعة من الخدمات، بما في ذلك التلفزيون التناظري، والتلفزيون الرقمي ( SDTV أو HDTV )، والفيديو حسب الطلب ، والهاتف، وحركة بيانات الإنترنت. تُنقل الخدمات على هذه الأنظمة عبر إشارات الترددات اللاسلكية في نطاق التردد من 5  ميجاهرتز إلى 1000  ميجاهرتز.

تعمل شبكة HFC عادةً في كلا الاتجاهين، أي أن الإشارات تُنقل في كلا الاتجاهين على نفس الشبكة من مركز البيانات الرئيسي إلى المنزل، ومن المنزل إلى مركز البيانات الرئيسي. تحمل إشارات المسار الأمامي أو إشارات المصب المعلومات من مركز البيانات الرئيسي إلى المنزل، مثل محتوى الفيديو والصوت وحركة بيانات الإنترنت. كانت شبكات HFC الأولى، والشبكات القديمة غير المُحدَّثة، أنظمة أحادية الاتجاه فقط. قد تستخدم معدات الأنظمة أحادية الاتجاه خطوط الهاتف التقليدية أو شبكات الراديو للتواصل مع مركز البيانات الرئيسي. [ 104 ] تُسهِّل شبكة HFC الاتصال ثنائي الاتجاه عبر شبكة الكابلات لأنها تُقلِّل عدد المُضخِّمات في هذه الشبكات. [ 1 ]

تحمل إشارات المسار العكسي أو إشارات الإرسال معلومات من المنزل إلى مركز البيانات/المركز الرئيسي، مثل إشارات التحكم لطلب فيلم أو بيانات الإنترنت المرسلة. ويتم نقل المسار الأمامي والمسار العكسي عبر نفس الكابل المحوري في كلا الاتجاهين بين العقدة الضوئية والمنزل.

لمنع تداخل الإشارات، يُقسّم نطاق التردد إلى قسمين. في الدول التي تستخدم نظام NTSC M تقليديًا ، يتراوح نطاق التردد بين 52 و1000  ميجاهرتز لإشارات المسار الأمامي، وبين 5 و42  ميجاهرتز لإشارات المسار العكسي. [ 99 ] أما الدول الأخرى فتستخدم نطاقات تردد مختلفة، ولكنها تتشابه في توفير عرض نطاق ترددي أكبر بكثير للاتصالات في اتجاه المصب مقارنةً بالاتصالات في اتجاه المنبع.

تقليديًا، ولأن محتوى الفيديو كان يُرسل إلى المنازل فقط، صُممت شبكة HFC لتكون غير متناظرة : إذ يتمتع أحد الاتجاهين بسعة نقل بيانات أكبر بكثير من الاتجاه الآخر. في البداية، كان مسار العودة يُستخدم فقط لبعض إشارات التحكم لطلب الأفلام، وما إلى ذلك، والتي تتطلب نطاقًا تردديًا ضئيلاً للغاية. ومع إضافة خدمات أخرى إلى شبكة HFC، مثل الوصول إلى الإنترنت والهاتف، أصبح مسار العودة يُستخدم بشكل أكبر.

مشغلو الأنظمة المتعددة

طوّر مشغلو أنظمة البث المتعددة (MSOs) طرقًا لإرسال الخدمات المختلفة عبر إشارات الترددات الراديوية على كابلات الألياف الضوئية وكابلات النحاس المحورية. وكانت الطريقة الأصلية لنقل الفيديو عبر شبكة HFC، والتي لا تزال الأكثر استخدامًا، هي تعديل قنوات التلفزيون التناظرية القياسية، وهي طريقة مشابهة لتلك المستخدمة في بث البرامج عبر الأثير.

تشغل قناة تلفزيونية تناظرية واحدة نطاق تردد بعرض 6 ميجاهرتز في أنظمة NTSC ، أو نطاق تردد بعرض 8 ميجاهرتز في أنظمة PAL أو SECAM. تُركز كل قناة على تردد حامل محدد لضمان عدم التداخل مع القنوات المجاورة أو المتوافقة معها. لمشاهدة قناة رقمية، يلزم وجود أجهزة منزلية أو أجهزة مخصصة للمستهلك (CPE)، مثل أجهزة التلفزيون الرقمية أو أجهزة الكمبيوتر أو أجهزة الاستقبال الرقمية ، لتحويل إشارات الترددات اللاسلكية إلى إشارات متوافقة مع أجهزة العرض، مثل أجهزة التلفزيون التناظرية أو شاشات الكمبيوتر. وقد سمحت لجنة الاتصالات الفيدرالية الأمريكية (FCC) للمستهلكين بالحصول على بطاقة كابل من مزود خدمة الكابلات المحلي (MSO) لتفعيل مشاهدة القنوات الرقمية.

باستخدام تقنيات ضغط الفيديو الرقمي، يمكن نقل قنوات تلفزيونية قياسية وعالية الدقة متعددة على  تردد واحد 6 أو 8 ميجاهرتز، مما يزيد من سعة نقل القناة لشبكة HFC بمقدار 10 أضعاف أو أكثر مقارنة بشبكة تناظرية بالكامل.

مقارنة بتقنيات الشبكات المنافسة

خط المشترك الرقمي (DSL) هو تقنية تستخدمها شركات الهاتف التقليدية لتقديم خدمات متقدمة (بيانات عالية السرعة وأحيانًا فيديو) عبر أسلاك الهاتف النحاسية المجدولة. وعادةً ما تكون سعة نقل البيانات فيه أقل من شبكات HFC، وقد تكون سرعات البيانات محدودة بطول الخط وجودته.

تُنافس خدمات البث التلفزيوني عبر الأقمار الصناعية شبكات HFC بقوة في تقديم خدمات البث التلفزيوني. وتُعدّ أنظمة الأقمار الصناعية التفاعلية أقل تنافسية في المناطق الحضرية نظرًا لطول زمن الاستجابة ، لكنها تُعتبر جذابة في المناطق الريفية وغيرها من البيئات التي تفتقر إلى بنية تحتية أرضية كافية أو معدومة.

على غرار تقنية HFC، يتم استخدام تقنية الألياف في الحلقة (FITL) من قبل شركات الاتصالات المحلية لتوفير خدمات متقدمة لعملاء الهاتف عبر خدمة الهاتف التقليدية (POTS) المحلية .

في العقد الأول من الألفية الثانية، بدأت شركات الاتصالات بنشر واسع النطاق لتقنية الألياف الضوئية إلى الشبكة (FTTX)، مثل حلول الشبكات الضوئية السلبية، لتوفير خدمات الفيديو والبيانات والصوت، وذلك لمنافسة شركات الكابلات. قد تكون هذه التقنية مكلفة عند نشرها، لكنها توفر سعة نطاق ترددي كبيرة، خاصةً لخدمات البيانات.

داخل محطة رأسية:
