تجديد حمض الهيدروكلوريك

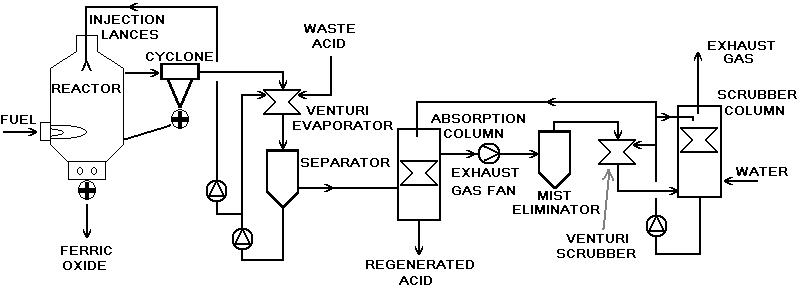

يُغذّى محلول كلوريد المعدن (في أغلب الأحيان، سائل التخليل المُستعمل من خط تخليل الفولاذ الكربوني) إلى مُبخر فنتوري (III)، حيث يتم تبادل الكتلة والحرارة مباشرةً مع غاز التحميص الساخن من المحمصة (المفاعل/الفاصل الإعصاري). يفصل الفاصل (IV) الطورين الغازي والسائل لمنتج مُبخر فنتوري. يُعاد تدوير الطور السائل إلى مُبخر فنتوري لزيادة كفاءة تبادل الكتلة والحرارة.

• يتم تبخير ما يقرب من 25 إلى 30% من حمض النفايات (H2O _{، HCl).}
• يتم تبريد غاز التحميص إلى ما يقارب 92 إلى 96  درجة مئوية
• تتم إزالة جزيئات الغبار من غاز التحميص

يُحقن حمض النفايات المُركّز مسبقًا من وحدة التركيز المسبق (III/IV) في المفاعل (I) بواسطة ذراع رش واحد أو أكثر (VIII) مزود بفوهة حقن واحدة أو أكثر. يتم الحقن من أعلى المفاعل بضغط يتراوح بين 4 و10 بار. يُشعل المفاعل مباشرةً بواسطة مواقد مثبتة بشكل مماس تُولّد دوامة ساخنة. تتراوح درجات الحرارة داخل المفاعل بين 700  درجة مئوية (مستوى الموقد) و370  درجة مئوية (قناة خروج غاز التحميص). في المفاعل، تتحول قطرات حمض النفايات المُركّز مسبقًا إلى مسحوق أكسيد الحديد وغاز كلوريد الهيدروجين. يخرج كلوريد الهيدروجين من المفاعل من الأعلى، بينما يُزال مسحوق أكسيد الحديد من أسفل المفاعل بواسطة أجهزة استخلاص ميكانيكية. يضمن إعصار (II) في قناة غاز التحميص فصل جزيئات الأكسيد الأكبر حجمًا التي يحملها غاز التحميص وإعادتها.

في عمود الامتصاص (V)، يُمتص مركب كلوريد الهيدروجين الموجود في غاز التحميص المشبع الخارج من وحدة التركيز المسبق امتصاصًا أديباتيًا في الماء (والذي يكون في كثير من الحالات ماء شطف حمضي من خط تخليل الفولاذ الكربوني). ويُجمع الحمض المُجدد (بتركيز نموذجي: 18% وزنيًا) في قاع عمود الامتصاص.

يُنقل غاز التحميص عبر النظام بواسطة مروحة غاز العادم (VI). توفر المراوح في المصانع زيادة في الضغط تصل إلى 200 ملي بار تقريبًا، ويتم التحكم بها آليًا للحفاظ على ضغط نسبي قدره -3 ملي بار بين المفاعل والجو لتجنب أي تسرب للغاز الحمضي ناتج عن زيادة الضغط . ولشطف المروحة وتبريد الغاز، بالإضافة إلى إزالة آثار حمض الهيدروكلوريك المتبقية من غاز التحميص، تُزود مروحة غاز العادم عادةً بماء التبريد، الذي يُفصل عن تيار غاز العادم بواسطة فاصل الرذاذ (VII) على جانب الضغط من المروحة. في جهاز التنقية النهائي، الذي يتكون عادةً من مزيج من أجهزة التنقية الرطبة مثل أجهزة التنقية من نوع فنتوري (IX) وأعمدة التنقية (X)، تُزال آثار حمض الهيدروكلوريك والغبار المتبقية. في بعض المصانع، تُستخدم مواد كيميائية ماصة مثل هيدروكسيد الصوديوم _{وكبريتات الصوديوم} لربط _حمض الهيدروكلوريك والكلور ₍ الذي يتكون في ظروف معينة في بعض مفاعلات التحميص بالرش، وليس جميعها).
