نظام IBM ذو 7 مسارات
استخدمت أجهزة تخزين البيانات الأولى من شركة IBM ، التي طُرحت عام 1952، ما يُعرف اليوم بشريط ذي سبعة مسارات . يبلغ عرض الشريط المغناطيسي 13 ملم (نصف بوصة ) ، ويحتوي على ستة مسارات بيانات بالإضافة إلى مسار تكافؤ واحد، ليصبح المجموع سبعة مسارات متوازية تمتد على طول الشريط. تُخزَّن البيانات على شكل أحرف مكونة من ستة بتات، حيث يُخزَّن كل بت من الحرف وبت التكافؤ الإضافي في مسار منفصل.

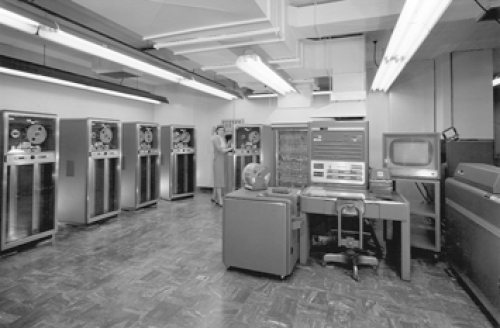

كانت هذه المحركات الشريطية عبارة عن محركات أرضية متطورة ميكانيكيًا، تستخدم أعمدة تفريغ لتخزين حلقات الشريط الطويلة على شكل حرف U. وبفضل التحكم الفعال في محركات البكرات القوية والتحكم في حلقات الشريط هذه عن طريق التفريغ، أمكن تحقيق بدء وإيقاف الشريط بسرعة فائقة عند نقطة اتصال الشريط برأس القراءة/الكتابة. عند التشغيل، كانت بكرتا الشريط تُدخلان الشريط إلى أعمدة التفريغ أو تسحبانه منها، وتدوران بشكل متقطع في دفعات سريعة غير متزامنة، مما ينتج عنه حركة لافتة للنظر. وقد شاع استخدام لقطات جاهزة لهذه المحركات الشريطية ذات أعمدة التفريغ أثناء الحركة لتمثيل "الحاسوب" في الأفلام والبرامج التلفزيونية.
التفاصيل الفنية
- كثافة
- كانت كثافة التسجيل الأولية 100 حرف لكل بوصة. ودعمت الطرازات اللاحقة 200 و556 و800 حرف لكل بوصة.
- الفجوة بين التسجيلات
- سمحت الفجوة (في البداية بوصة واحدة، ثم 3/4 بوصة) بين الأسطوانات للآلية بوقت لبدء وإيقاف الشريط.
- كمون
- لم يكن هناك سوى تأخير قدره 1.5 مللي ثانية حتى يصل الشريط المتوقف إلى سرعة القراءة أو الكتابة الكاملة.

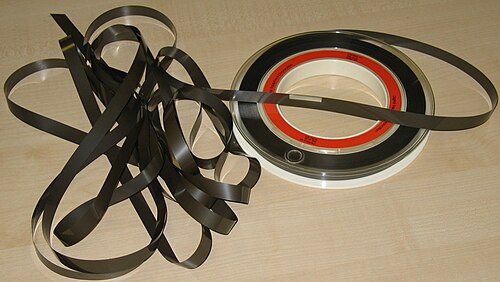

- علامات
- تم لصق شرائح من الألومنيوم على بعد عدة أقدام من نهايات الشريط لتكون بمثابة علامات منطقية لبداية ونهاية الشريط.

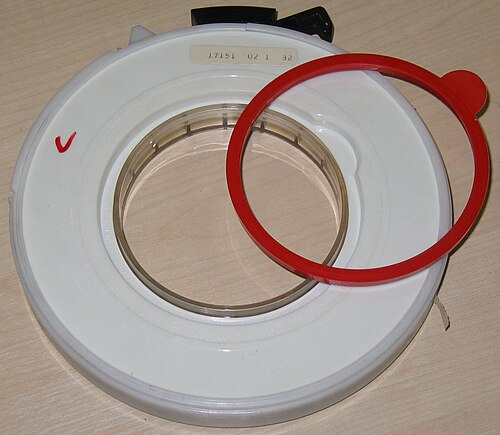

- حماية الكتابة
- تم إدخال حلقة بلاستيكية قابلة للإزالة في الجزء الخلفي من بكرة الشريط للإشارة إلى أنه يجب السماح بالكتابة.
أجيال
| نموذج IBM | |||||
|---|---|---|---|---|---|
| 726 | 727 | 728 | 729 | 7330 | |
| الكثافة (حرف/بوصة مربعة) | 100 | 200 | 248 | 200، 556، 800 | 200,556 |
| سرعة الشريط (بوصة/ثانية) | 75 | 75 | 75 | 75 (112.5) | 36 |
| معدل النقل (حرف/ثانية) | 7500 | 15000 | 18750 | 15,000 41,700 60,000 (22,500 62,500 90,000) | 7200 20016 |
| فجوة نهاية السجل | بوصة واحدة، 100 حرف ، 16.67 كلمة | 0.75 بوصة، 150 حرفًا ، 25 كلمة | 0.75 بوصة ، 186 حرفًا ، 31 كلمة | 0.75 بوصة ، 150,417,600 حرف ، 25,69.5,100 كلمة | 0.75 بوصة 150,417 حرفًا |
| سرعة الإرجاع (بوصة/ثانية، متوسط) | 75، اقرأها بالعكس | 500 | 500 | ||
| وقت البدء (مللي ثانية) | 10 | 5 | 5 | ||
| زمن التوقف (مللي ثانية) | 10 | 5 | 5 | ||
| أقصى طول للبكرة (قدم) | 1400 | 2400 | 2400 | 2400 | 2400 |
| التركيب الأساسي | أسيتات السليلوز | غشاء البولي إيثيلين تيريفثالات أو أسيتات السليلوز | غشاء البولي إيثيلين تيريفثالات أو أسيتات السليلوز | غشاء البولي إيثيلين تيريفثالات | غشاء البولي إيثيلين تيريفثالات |
آي بي إم 726
تم الإعلان عن جهاز IBM 726 قارئ/مسجل الشريط المغناطيسي المزدوج لجهاز IBM 701 في 21 مايو 1952.
آي بي إم 727
أُعلن عن وحدة الشريط المغناطيسي IBM 727 لجهازي IBM 701 و IBM 702 في 25 سبتمبر 1953. وأصبحت وحدة الشريط القياسية لشركة IBM لأنظمة الكمبيوتر الخاصة بها في عصر الصمامات المفرغة . وتم سحبها من السوق في 12 مايو 1971.
آي بي إم 728
استُخدم محرك الأشرطة المغناطيسية IBM 728 في حاسوب SAGE AN / FSQ-7 . كان مشابهًا من حيث الشكل لمحرك IBM 727 ، لكن بمواصفات مختلفة بشكل ملحوظ.
- المسارات: 6 بيانات، 1 مزامنة،
- عدد الكلمات: 6 أحرف (32 بت بيانات، 1 بت تكافؤ، 3 بتات نهاية الملف)،
- عدد الكلمات في البوصة: 41.33.

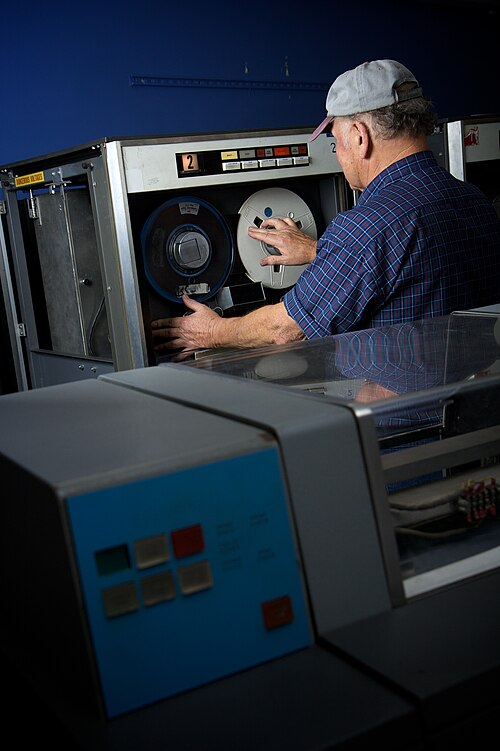

آي بي إم 729
كانت وحدة الشريط المغناطيسي IBM 729 نظام التخزين الضخم الشهير من IBM، والذي استُخدم من أواخر الخمسينيات وحتى منتصف الستينيات. وقد استُخدمت في أواخر سلسلة 700، ومعظم سلسلة 7000، والعديد من حواسيب سلسلة 1400. وقد سمح تصميم رأس القراءة والكتابة الجديد ذو الفجوة المزدوجة بالتحقق من القراءة بعد الكتابة.
آي بي إم 7330
كانت وحدة الشريط المغناطيسي IBM 7330 نظام شريط منخفض التكلفة وبطيء. وكانت شائعة الاستخدام في أجهزة الكمبيوتر من سلسلة 1400 .
سلسلة IBM 2400
تم طرح وحدات الشريط المغناطيسي من سلسلة 2400 مع نظام System/360 . وكانت معظمها محركات أقراص بتنسيق IBM 9 مسارات ، ولكن كان من الممكن طلبها برؤوس قراءة/كتابة سباعية المسارات، مما يسمح لها بقراءة وكتابة أشرطة سباعية المسارات.
إرث
اعتبارًا من عام 2020، لا تزال شركة IBM تبيع محركات خراطيش الشريط المغناطيسي باستخدام شريط بعرض نصف بوصة بتنسيقات Linear Tape-Open و 3592 .
