ملصق

يمكن إضافة الملصق إلى القرص في أي وقت إذا كانت مساحة القرص متوفرة. يجب أن يكون القرص قابلاً للإضافة قبل تسجيل الصورة. يُسجل الملصق بجوار آخر بيانات المستخدم المسجلة. يقع على عاتق المستخدم إنهاء القرص بعد إضافة الملصق. في حال بقاء القرص قابلاً للإضافة، يمكن إضافة المزيد من بيانات المستخدم أو المزيد من الملصقات.  يُستخدم الجزء الأول من القرص (26 مم) لجميع محركات الأقراص لإجراء معايرات بدء التشغيل. لذلك، لا يمكن تسجيل أي ملصق على القطر الداخلي للقرص. في حال وجود ملصق في هذه المنطقة، يزداد خطر ضعف الأداء.

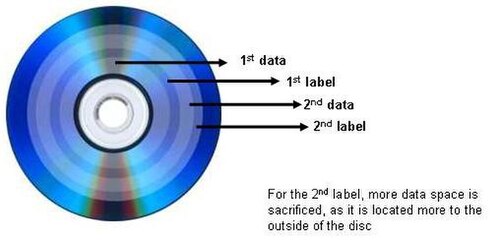

إذا أضفتَ ملصقًا على جانب البيانات من القرص، فلن يكون هذا الحيز متاحًا للبيانات. يعتمد حجم الحيز الذي يشغله الملصق على حجمه (عرضه) وموقعه على القرص. فكلما كان الملصق أعرض وأبعد عن حافة القرص، زاد الحيز الذي يشغله. بعبارة أخرى: كلما كبر حجم الملصق، زادت مساحة سطح القرص المشغولة، وبالتالي زادت مساحة البيانات التي تُضحّى بها. على سبيل المثال: ملصق بعرض 5  مم في الجانب الداخلي للقرص يتطلب 10% من سعته، بينما يتطلب ملصق في الجانب الخارجي حوالي 20% من سعته.

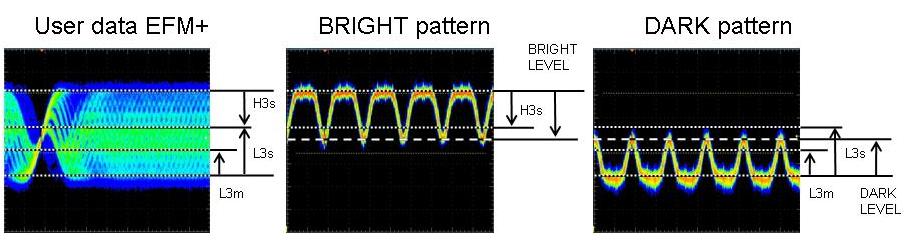

في تقنية LabelTag، تُعدّل خصائص رمز قناة التعديل من ثمانية إلى أربعة عشر (EFM+) لإنشاء الملصق المرئي. في جدول رمز EFM+، تُحوّل بايتات بيانات المستخدم إلى تسلسلات محددة من النقاط والفراغات، تتراوح من 3T إلى 14T بت قناة. لإنشاء نقطة، تُركّز نبضة ليزر عالية الطاقة في بقعة صغيرة على طبقة الصبغة. يؤدي ذلك إلى تسخين مادة الصبغة، ما يُحدث تحولًا غير قابل للانعكاس فيها، مُشكّلًا النقطة. لإنشاء فراغ، يُخفّض الليزر طاقته، بحيث لا يحدث أي تحول في مادة الصبغة. بشكل عام، في وسائط DVD+/-R، تتميز العلامات المسجلة بانعكاس مرئي مختلف. لذلك، يُمكن إنشاء الملصق المرئي من خلال تسجيل تسلسلات طويلة من العلامات العاكسة أو الفراغات العاكسة. وللحفاظ على أقصى قدر من التوافق مع الإصدارات السابقة، تستخدم LabelTag غالبية العلامات الطويلة في طبقة التسجيل للبكسل الداكن، بينما تُنشأ بكسلات الصورة الساطعة من خلال غالبية الفراغات الطويلة في طبقة التسجيل. في هذه الحالة فقط، يتم توليد إشارة تتبع كشف الطور التفاضلي (DPD) كبيرة بما يكفي. هذه الإشارة ضرورية لمشغلات أقراص DVD لتجاوز منطقة الملصق والوصول إلى بيانات المستخدم المُلحقة به.

أثناء التسجيل، تُستخدم عمليات المؤازرة المعتادة. يتبع الشعاع المسارات (الأخاديد). وتكون البقعة مركزة على طبقة التسجيل. يُسجل كل سطر من الصورة بتكرار نمط التسجيل نفسه على عدة مسارات. في حالة أقراص DVD ذات مسافة بين المسارات تبلغ 740  نانومتر، يُحصل على عرض سطر صورة يبلغ 100 ميكرومتر بتكرار النمط 132 مسارًا متتاليًا. ولأن كل بكسل من بكسلات الملصق يتكون من 132 مسارًا متتاليًا، تُحقق الصورة حدة وتباينًا أعلى مقارنةً بتقنية DiscT@2 . يبلغ حجم كل بكسل مرئي حوالي 40 ميكرومتر × 100 ميكرومتر (عرض × طول) عند نصف القطر الداخلي، ويصل إلى 100 ميكرومتر × 100 ميكرومتر (عرض × طول) عند نصف القطر الخارجي. وهذا يؤدي إلى جودة صورة تتجاوز 250 نقطة في البوصة.

بما أن بيانات الملصق وبيانات المستخدم تُسجل في طبقة الصبغة نفسها على أقراص DVD+/-R، وبما أن نمط الملصق يستخدم أطوال تشغيل ضمن نطاق EFM+، فإن شكل نبضة الكتابة (النمط المتناظر) نفسه يُستخدم لتسجيلات بيانات المستخدم العادية. ولتحسين التباين، يُمكن استخدام طاقة تسجيل أعلى.

بعد كتابة الوسم المرئي على القرص، يظل هذا القرص قابلاً للوصول والقراءة والإضافة لأي محركات أقراص قديمة. ولتحقيق ذلك، يُسجل الوسم داخل منطقة بيانات المستخدم في القرص ضمن جلسة صورة خاصة به. بعد ذلك، يستطيع أي محرك أقراص DVD عادي قادر على قراءة أقراص DVD متعددة الجلسات الوصول إلى منطقة بيانات المستخدم التي تتجاوز الوسم. أما محركات أقراص DVD القديمة جدًا، التي تدعم أقراص DVD أحادية الجلسة فقط، فقد تسترجع البيانات المخزنة في الجلسة الأولى فقط.

يتم منع الوصول إلى منطقة LabelTag نفسها بواسطة آليتي حماية:

• على مستوى نظام الملفات، ISO 9660 أو تنسيق القرص العالمي (UDF)، لا توجد مؤشرات ملفات لمنطقة التسمية.
• على مستوى التنسيق المادي، تتجاوز كل من منطقة محرك الأقراص الداخلية ومنطقة التمهيد مؤشرات الجلسة (جدول المحتويات أو RMD) ومعلومات بيانات التحكم في الجلسة في المقدمة أو الحدود نافذة الصورة المرئية عن طريق الإشارة إلى النهاية الفعلية لمنطقة بيانات جلسة الصورة أو RZone.

إضافةً إلى ذلك، توجد منطقة عازلة حول العلامة مباشرةً، مما يُحسّن أداء البحث في مناطق بيانات المستخدم المجاورة. وأخيرًا، يلزم وجود إشارة تتبع DPD كافية في موقع الصورة. ولذلك، يتم إنشاء وحدات البكسل الساطعة والداكنة عن طريق تسجيل العلامات والفراغات ضمن نطاق EFM+-runlength.

يتميز تنسيق LabelTag بالمرونة، إذ يسمح بإضافة عدد غير محدود من الملصقات على القرص الواحد، حسب المساحة المتاحة. كما تتيح الأقراص متعددة الجلسات إضافة المزيد من البيانات والملصقات لاحقًا. بمجرد اكتمال القرص، لا يمكن إضافة المزيد من البيانات أو الملصقات. ولكن كلما زاد عدد الملصقات المضافة، قلت المساحة المتبقية للبيانات.

بالنسبة لتقنية LabelTag، لم تُضَف أي أوامر جديدة؛ بل أُجريت التغييرات على الأوامر الموجودة مسبقًا. تُرسَل بيانات البكسل التي تصف بكسلات سطر أو أكثر من الصورة إلى محرك الأقراص عبر أوامر الكتابة WRITE12 SCSI . يُحدَّد عرض السطر وعدد البكسلات في كل سطر في صفحات وضع LabelTag SCSI . WRITE12يُسمَّى الأمر TAGWRITE"الأمر" للتأكيد على إعدادات صفحات وضع LabelTag SCSI المُخصَّصة . بعد تنفيذ هذا الأمر، تُخزَّن بيانات الصورة في مُخزن مؤقت لمحرك الأقراص. يبدأ محرك الأقراص بالكتابة بعد امتلاء المُخزن المؤقت أو SYNCHRONIZE CACHEعند إرسال أمر.

يقوم التطبيق بتنسيق بيانات الصورة كصورة نقطية (bitmap) إلى وحدات بكسل ساطعة ووحدات بكسل داكنة. يتوافق البكسل الساطع مع الصورة النقطية رقم 0، بينما يتوافق البكسل الداكن مع الصورة النقطية رقم 1. وبالتالي، يسمح برنامج LabelTag بطباعة كل من النصوص والشعارات.

في صفحة وضع LabelTag، يتم تبادل الخصائص التالية:

• عدد الأسطر ن.
• عدد النقاط في كل سطر M.
• عرض الخط بوحدات المسارات.

يتحقق التطبيق من قدرة محرك الأقراص على إنشاء صور مرئية باستخدام تقنية LabelTag عن طريق إرسال أمر GETCONFIGURATION. في حال كانت ميزة LabelTag مُفعّلة، يتم إدخال قرص مدعوم بجلسة قابلة للإضافة في محرك الأقراص، ثم تبدأ عملية طباعة الملصق.

أولاً، تُسجَّل بيانات منطقة نظام الملفات 1 (FS-Zone1) على العنوان القابل للكتابة التالي. لكتابة الصورة التالية لمنطقة نظام الملفات 1، يتم ضبط بت الوضع في صفحة وضع LabelTag. يصبح محرك الأقراص الآن في وضع LabelTag. تحتوي البيانات في أوامر TAGWRITE على بيانات بكسل التسمية. تبدأ التسمية على العنوان القابل للكتابة التالي للقرص المُدخل. يُرسل التطبيق أمر SYNCHRONIZE CACHE إلى محرك الأقراص للسماح له ببدء نسخ الصورة. يُلغي التطبيق ضبط بت الوضع في صفحة وضع LabelTag للسماح لمحرك الأقراص بالعودة إلى وضع كتابة البيانات. قبل أن يتمكن محرك الأقراص من إضافة منطقة نظام الملفات 2 (FS-Zone2)، يجب على التطبيق الاستعلام عن العنوان القابل للكتابة التالي من محرك الأقراص لمعرفة عنوان نهاية نافذة الصورة. يُنهي التطبيق كتابة LabelTag بإغلاق جلسة الصورة.
