إعداد بيانات القناع

الموسوعة الحرة

تُعرف عملية إعداد بيانات القناع ( MDP )، أو ما يُسمى أيضًا بمعالجة ما بعد التخطيط ، بأنها عملية ترجمة ملف يحتوي على مجموعة المضلعات المطلوبة من تخطيط الدائرة المتكاملة إلى مجموعة من التعليمات التي يمكن لكاتب الأقنعة الضوئية استخدامها لإنشاء قناع فعلي. عادةً ما تُجرى تعديلات وإضافات على تخطيط الشريحة لتحويل التخطيط الفعلي إلى بيانات لإنتاج القناع. [ 1 ]

يتطلب إعداد بيانات القناع ملف إدخال بتنسيق GDSII أو OASIS ، وينتج ملفًا بتنسيق خاص بكاتب القناع.

إجراءات MDP

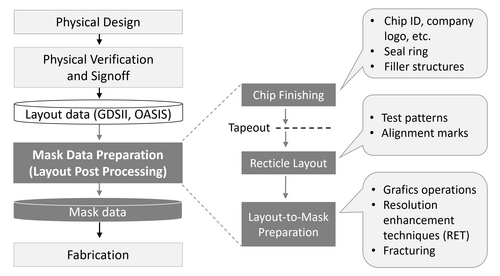

الإجراءات والخطوات في إعداد بيانات القناع

تاريخياً، كان تحويل التخطيط المادي إلى بيانات لإنتاج القناع أمراً بسيطاً نسبياً، ولكن إجراءات MDP الأحدث تتطلب إجراءات مختلفة: [ 1 ]

  • تشمل عملية تشطيب الرقائق تصميمات وهياكل مخصصة لتحسين قابلية تصنيع التصميم. ومن أمثلة هذه الهياكل حلقة مانعة للتسرب وهياكل حشو.
  • إنتاج تخطيط شبكة التصويب مع أنماط الاختبار وعلامات المحاذاة.
  • تعمل عملية تحضير التخطيط للقناع على تحسين بيانات التخطيط باستخدام عمليات الرسومات وتعديل البيانات لتناسب أجهزة إنتاج القناع. تتضمن هذه الخطوة تقنيات تحسين الدقة ، مثل تصحيح التقارب البصري أو تقنية الطباعة الحجرية العكسية .

يجب أيضًا مراعاة اعتبارات خاصة في كل خطوة من هذه الخطوات للتخفيف من الآثار السلبية المرتبطة بالكميات الهائلة من البيانات التي يمكن أن تنتجها؛ فالبيانات الكثيرة جدًا يمكن أن تصبح في بعض الأحيان مشكلة بالنسبة لكاتب القناع بحيث لا يتمكن من إنشاء قناع في وقت معقول.

تكسر القناع

تتضمن عملية إعداد بيانات القناع (MDP) عادةً تجزئة القناع ، حيث تُحوّل المضلعات المعقدة إلى أشكال أبسط، غالباً مستطيلات وأشباه منحرفات، يمكن معالجتها بواسطة أجهزة كتابة القناع. ولأن تجزئة القناع إجراء شائع ضمن عملية إعداد بيانات القناع، يُستخدم مصطلح " التجزئة " كاسم أحيانًا بشكل غير دقيق بدلاً من مصطلح " إعداد بيانات القناع" . مع ذلك، فإن مصطلح "التجزئة" يصف بدقة هذا الإجراء الفرعي من عملية إعداد بيانات القناع.

الشبكة النهائية

عند تصنيع رقاقة إلكترونية، تُكرر كل رقاقة على حدة عدة مرات على شكل مصفوفة في الشبكة النهائية. يتضمن تصميم هذه الشبكة خطوطًا أفقية ورأسية تُمكّن من فصل الرقائق الفردية لاحقًا بعد تصنيع الرقاقة. يعتمد حجم هذه المصفوفة على الحد الأقصى لحجم الشبكة المستخدمة في أداة الطباعة الضوئية المستخدمة في تصنيع الرقاقات.

مراجع

  1. 1 2 ج. لينيج، ج. شيبيلي (2020). "الفصل 3.3: بيانات القناع: معالجة ما بعد التخطيط". أساسيات تصميم التخطيط للدوائر الإلكترونية . سبرينغر. ص 102-110 . doi : 10.1007/978-3-030-39284-0 . ISBN  978-3-030-39284-0. S2CID 215840278 .
