فئة القياس
فئة القياس هي طريقة تصنيف من قبل اللجنة الكهروتقنية الدولية (IEC) [ 1 ] للدوائر الكهربائية الحية المستخدمة في قياس واختبار التركيبات والمعدات، وعادة ما يكون ذلك في العلاقة داخل مبنى (سكني أو صناعي).
تأخذ هذه التصنيفات في الاعتبار إجمالي الطاقة المستمرة المتاحة عند نقطة معينة في الدائرة، وحدوث نبضات الجهد . ويمكن الحد من الطاقة بواسطة قواطع الدائرة أو الصمامات ، بينما يتم تحديد نبضات الجهد بالمستوى الاسمي للجهد.

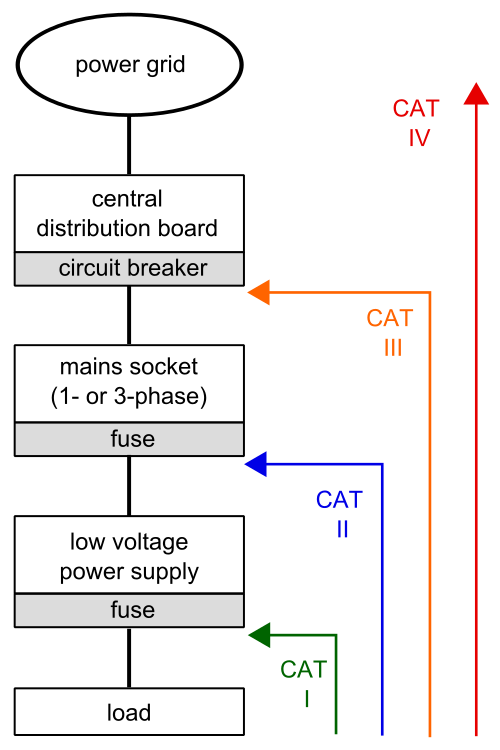

فئات القياس
تتعرض دوائر القياس لفولتيات التشغيل والإجهادات العابرة من الدائرة المتصلة بها أثناء القياس أو الاختبار. عند استخدام دائرة القياس لقياس التيار الكهربائي الرئيسي ، يمكن تقدير الإجهادات العابرة بناءً على موقع القياس داخل المنشأة. أما عند استخدام دائرة القياس لقياس أي إشارة كهربائية أخرى، فيجب على المستخدم مراعاة الإجهادات العابرة لضمان عدم تجاوزها قدرات جهاز القياس. في هذا المعيار، تُقسم الدوائر إلى فئات القياس التالية: [ 2 ]
الفئة الأولى
الفئة الأولى مخصصة للقياسات التي تُجرى على الدوائر غير المتصلة مباشرة بالتيار الكهربائي الرئيسي.
ومن الأمثلة على ذلك القياسات على الدوائر غير المشتقة من التيار الكهربائي الرئيسي، والدوائر المشتقة من التيار الكهربائي الرئيسي والمحمية بشكل خاص (داخلية). في الحالة الأخيرة، تكون الإجهادات العابرة متغيرة؛ ولهذا السبب، يشترط معيار IEC 61010-1-5.4.1(g) إبلاغ المستخدم بقدرة الجهاز على تحمل الإجهادات العابرة. [ 2 ]
الفئة الثانية
تُخصص فئة القياس الثانية للقياسات التي تُجرى على الدوائر المتصلة مباشرة بتركيبات الجهد المنخفض .
ومن الأمثلة على ذلك القياسات على الأجهزة المنزلية والأدوات المحمولة والمعدات المماثلة. [ 2 ]
الفئة الثالثة
تُخصص فئة القياس الثالثة للقياسات التي تُجرى في تركيب المبنى.
ومن الأمثلة على ذلك القياسات على لوحات التوزيع، وقواطع الدائرة، والأسلاك، بما في ذلك الكابلات، وقضبان التوصيل، وصناديق التوصيل، والمفاتيح، ومنافذ المقابس في التركيبات الثابتة، ومعدات الصناعات. [ 2 ]
الفئة الرابعة
تُخصص فئة القياس الرابعة للقياسات التي تُجرى عند مصدر تركيب الجهد العالي.
ومن الأمثلة على ذلك عدادات الكهرباء والقياسات على أجهزة الحماية الأولية من التيار الزائد ووحدات التحكم في التموج. [ 2 ]
الموافقات
ترتبط قيمة الخلوص بالعزل الكهربائي، واحتمالية حدوث شرارة كهربائية بين جزأين موصلين للتيار (أو بين أجزاء موصلة للتيار وأخرى مؤرضة). تتطلب الفولتية العالية خلوصات أكبر. وفي حالة العزل المزدوج، يجب مضاعفة الخلوصات.
تتراوح القيم المطلوبة من 0.04 مم للعزل الأحادي من الفئة الثانية (CAT II) بجهد 50 فولت، إلى 28 مم للعزل المزدوج من الفئة الرابعة (CAT IV) بجهد 1000 فولت. وتُحدد القيم الدقيقة في المعايير الدولية، التي يجب الالتزام بها بدقة أثناء تصميم المعدات المناسبة.
فولتية تحمل النبضات
وبالمثل بالنسبة للمسافات الفاصلة، فإن قيمة جهد تحمل النبضة المطلوب تتراوح من 500 فولت (CAT II، 50 فولت) إلى 12000 فولت (CAT IV، 1000 فولت):
| جهد التشغيل | زيادة الجهد العابر | |||
|---|---|---|---|---|
| الفئة الرابعة | الفئة الثالثة | الفئة الثانية | الفئة الأولى | |
| 150 فولت | 4000 فولت | 2500 فولت | 1500 فولت | 800 فولت |
| 300 فولت | 6000 فولت | 4000 فولت | 2500 فولت | 1500 فولت |
| 600 فولت | 8000 فولت | 6000 فولت | 4000 فولت | 2500 فولت |
| 1000 فولت | 12000 فولت | 8000 فولت | 6000 فولت | 4000 فولت |
| مقاومة المصدر | 2 أوم | 2 أوم | 12 أوم | 30 أوم |
