وصلة خطية

في الهندسة الكهربائية والاتصالات السلكية واللاسلكية ، وصلة الخط هي وصلة تربط مباشرة أطوال الكابلات الكهربائية ( وصلة كهربائية ) أو الألياف الضوئية ( وصلة ضوئية ).

غالباً ما تكون الوصلات محمية بأغلفة .

تتم عملية توصيل الأسلاك النحاسية وفق الخطوات التالية:

• يتم وضع النوى فوق بعضها البعض عند نقطة الالتقاء.
• تتم إزالة العازل الأساسي.
• يتم لف الأسلاك مرتين أو ثلاث مرات حول بعضها البعض ( لف ).
• تتشابك الأوردة العارية على طول حوالي 3  سم أو تلتف. في بعض الحالات، يتم لحام التشابك.
• لعزل الوصلة، يتم دفع غلاف عازل مصنوع من الورق أو البلاستيك فوقها.

تُستخدم عملية وصل الأسلاك النحاسية بشكل أساسي على الأسلاك المعزولة بالورق.

تُستخدم تقنيات LSA (التوصيل بدون لحام أو ربط أو تجريد الأسلاك) لتوصيل أسلاك النحاس، مما يجعل عملية التوصيل أسرع وأسهل. تشمل تقنيات LSA ما يلي:

• أكمام توصيل الأسلاك (AVH = Adernverbindungshülsen) وغيرها من موصلات التجعيد. يتم إدخال السلكين المراد توصيلهما في كم التوصيل دون تجريدهما، ثم يتم ضغطه باستخدام كماشة خاصة.  يتكون كم التوصيل، الذي يبلغ طوله حوالي 2 سم، من نقاط تلامس وضغط وعزل.
• بالنسبة لشرائط توصيل الأسلاك (AVL = Adernverbindungsleisten)، يتم إدخال عدة أزواج من الأسلاك (10 = AVL10 أو 20 = AVL20)، ثم يتم إغلاق الشريط بغطاء وضغطه معًا بواسطة مكبس هيدروليكي، مما يضمن التوصيل.

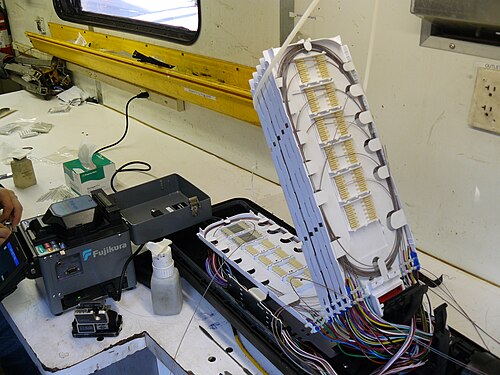

تُلحم كابلات الألياف الضوئية باستخدام جهاز لحام خاص يعمل بالقوس الكهربائي، حيث تُوصل كابلات التركيب من أطرافها بألياف ضوئية قصيرة فردية مزودة بموصلات ألياف ضوئية في أحد طرفيها. يقوم جهاز اللحام بضبط قلب الألياف الضوئية بدقة في طرفي الألياف الزجاجية المراد لحامها. تتم عملية الضبط تلقائيًا بالكامل في الأجهزة الحديثة، بينما في الطرازات القديمة تُجرى يدويًا باستخدام براغي ميكرومترية ومجهر. يستطيع فني اللحام الخبير تحديد موضع طرفي الألياف بدقة في غضون ثوانٍ معدودة. بعد ذلك، تُلحم الألياف معًا باستخدام قوس كهربائي. ولأن هذه العملية لا تتطلب إضافة أي مواد أخرى، مثل اللحام بالغاز أو اللحام بالقصدير، تُسمى " لحام الانصهار ".

اعتمادًا على جودة عملية التوصيل، تصل قيم التوهين عند نقاط التوصيل إلى 0.3  ديسيبل، بينما تقلّ في التوصيلات الجيدة عن 0.02  ديسيبل. في أجهزة الجيل الجديد، تتم عملية المحاذاة تلقائيًا بواسطة محركات. هنا، يُفرّق بين محاذاة اللب ومحاذاة الغلاف. في محاذاة اللب (عادةً في الألياف أحادية النمط )، تتم محاذاة لب الألياف، ويُصحّح أي انحراف محتمل بين اللب والغلاف. أما في محاذاة الغلاف (عادةً في الألياف متعددة الأنماط)، فتُضبط الألياف مع بعضها البعض باستخدام معالجة الصور الإلكترونية أمام نقطة التوصيل.

عند استخدام معدات جيدة، تكون قيمة التخميد، وفقًا للخبرة، بحد أقصى 0.1  ديسيبل. تُجرى القياسات باستخدام أجهزة قياس خاصة، بما في ذلك قياس الانعكاس الزمني البصري (OTDR). يجب أن يكون التوهين في وصلة الألياف الضوئية الجيدة أقل من 0.3  ديسيبل على امتداد المسافة. تُحفظ وصلات الألياف الضوئية الجاهزة في صناديق مخصصة.

أحد الفروق: ^{[ 1 ]}

• وصلة انصهارية
• وصلات لاصقة
• وصلة ضغط أو وصلة NENP (بدون إيبوكسي وبدون تلميع)، وصلة ميكانيكية

• وصلات الاندماج
• وصلة ميكانيكية
• وصلة ذيل الفأر
• وصلة على شكل حرف T
• وصلة ويسترن يونيون

• يابلونكس، أندرو د. (2005). لحام الألياف الضوئية بالانصهار . سبرينغر، برلين، هايدلبرغ، نيويورك. ISBN 978-3-540-23104-2.
