دالة تجميع PME

وظيفة تجميع PME ( PAF ) هي آلية شبكات حاسوبية محددة في البند 61 من معيار IEEE 802.3 ، والتي تسمح بدمج كيان وسيط مادي واحد أو أكثر (PMEs) لتشكيل رابط إيثرنت منطقي واحد .

تقع وحدة PAF في الطبقة الفرعية للترميز الفيزيائي (PCS)، بين وظيفة مطابقة معدل نقل البيانات بين طبقة التحكم في الوصول إلى الوسائط (MAC) والطبقة الفرعية لتقارب الإرسال (TC). وتتصل هذه الوحدة بوحدات PME عبر واجهة λ، وبوظيفة مطابقة معدل نقل البيانات بين طبقة التحكم في الوصول إلى الوسائط والطبقة الفيزيائية باستخدام واجهة مجردة.

PAF هي وظيفة اختيارية تم تعريفها قبل عام 2007 لواجهتين من IEEE 802.3: 2BASE-TL و 10PASS-TS ، وكلاهما عبارة عن طبقة نحاسية من نوع Ethernet in the first mile (EFM).

تتميز وظيفة تجميع PME بالخصائص التالية:

• يدعم تجميع ما يصل إلى 32 شركة صغيرة ومتوسطة الحجم.
• يدعم أجهزة PME الفردية ذات معدلات بيانات مختلفة (بحد أقصى 1:4).
• يضمن زمن استجابة منخفض للحزم ويحافظ على ترتيب الإطارات
• قابل للتطوير ومرن في مواجهة فشل إدارة الأداء
• بغض النظر عن نوع طبقة النحاس EFM
• يسمح باستخدام خوارزميات اختيارية من قبل البائع للتجزئة

تعمل وظيفة إرسال PAF عن طريق تجزئة إطارات الإيثرنت الواردة إلى عدد من الأجزاء، يتراوح حجمها بين 64 و512 بايت. يُضاف رأس تجزئة تسلسلي إلى كل جزء، يُشير إلى ما إذا كان الجزء من بداية الحزمة أو نهايتها أو منتصفها. يُضاف تسلسل فحص الإطار (FCS) إلى كل جزء، ثم يُرسل بواسطة وحدة PME النشطة التالية المتاحة في المجموعة المُجمّعة.

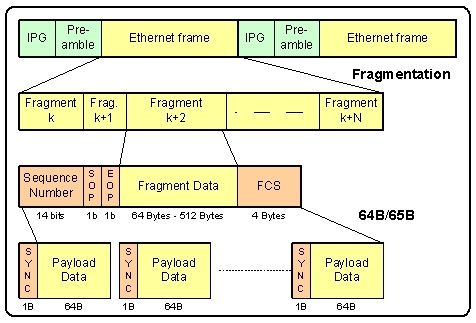

يوضح الرسم التخطيطي التالي تجزئة PAF:

تقوم وظيفة استقبال PAF بإعادة تجميع الإطارات الأصلية من الأجزاء المستلمة، والتي يتم تخزينها مؤقتًا في مخزن مؤقت خاص بكل جزء من أجزاء MAC. تستخدم الخوارزمية رأس التجزئة للتأكد من أن الإطارات المُعاد تجميعها مرتبة.

تم تعريف وظيفة تجميع PME لأول مرة في IEEE 802.3ah في عام 2004. تم تقديم اقتراح تجميع الحلقة الأصلي من قبل كلاوس فوسمارك من شركة First Mile Systems التي لم تعد موجودة الآن في عام 2001. ^{[ 1 ]}

وقد تمت الإشارة إليه لاحقًا بواسطة ITU-T G.998.2 (الربط متعدد الأزواج القائم على الإيثرنت) وما يعادله من ANSI NIPP-NAI T1.427.02.

تتشابه خوارزمية PAF ورأس التجزئة بشكل كبير مع MLPPP الذي يعمل على الطبقة 3 (IP).

بروتوكول PAF هو بروتوكول غير متماثل، أي أن جميع المعلومات اللازمة لإعادة التجميع موجودة في رأس التجزئة المُرسل مع كل جزء. ورغم أنه يتيح مرونة كبيرة في تطبيقات المُرسِل والمُستقبِل، إلا أنه يتطلب استهلاكًا إضافيًا يُقدّر بنحو 5% من عرض النطاق الترددي (تقدير لبروتوكول 2BASE-TL، بما في ذلك تغليف 64/65 بايت). وقد تم تحسين بروتوكول PAF لحركة بيانات الإيثرنت.

يُعدّ بروتوكول التجميع العكسي لتقنية ATM (IMA) بروتوكولاً آخر للتجميع، يختلف عن بروتوكول PAF في استخدامه لخلايا ذات حجم ثابت، حيث يرسلها عبر روابط متعددة بالتناوب الدوري . وقد تم تحسين بروتوكول IMA خصيصًا لتقنية ATM ، وفي الحالات القصوى (إطارات إيثرنت قصيرة) قد يُضيف ما يصل إلى 40% من الحمل الزائد بسبب تغليف AAL5 .

تُعرّف مواصفة ITU-T G.998.3 (ربط الأزواج المتعددة باستخدام تقنية التعدد العكسي بتقسيم الوقت)، والمعروفة أيضًا باسم G.Bond/TDIM، بروتوكول تجميع متناظر، حيث يتبادل طرفا وصلة من نقطة إلى نقطة معلومات حول التجميع، مما يُغني عن الحاجة إلى رأس منفصل. وقد تم تحسين G.Bond/TDIM لكل من تقنية التعدد بتقسيم الوقت وحركة مرور الحزم مع نسبة تحميل إضافية أقل من 3% (تقدير لحركة مرور الإيثرنت، بما في ذلك تغليف إجراء التأطير العام (GFP)).

• 2BASE-TL
• 10PASS-TS

• احصل على IEEE 802.3 - "معيار IEEE لتكنولوجيا المعلومات - الاتصالات وتبادل المعلومات بين الأنظمة - الشبكات المحلية وشبكات المناطق الحضرية - المتطلبات المحددة - الجزء 3: طريقة الوصول المتعددة مع استشعار الناقل مع اكتشاف التصادم (CSMA/CD) ومواصفات الطبقة الفيزيائية"، IEEE Std 802.3-2008، نوفمبر 2008.
• أرشيف فريق عمل IEEE 802.3ah - إيثرنت في الميل الأول
