PLRI (واجهة الراديو المنطقية المتوازية) عبارة عن مجموعة من الدوائر الإلكترونية التي تهم هواة الراديو . هذه الدوائر متوافقة تمامًا مع IRLP ( مشروع ربط الراديو عبر الإنترنت ). IRLP علامة تجارية مسجلة باسم ديف كاميرون.

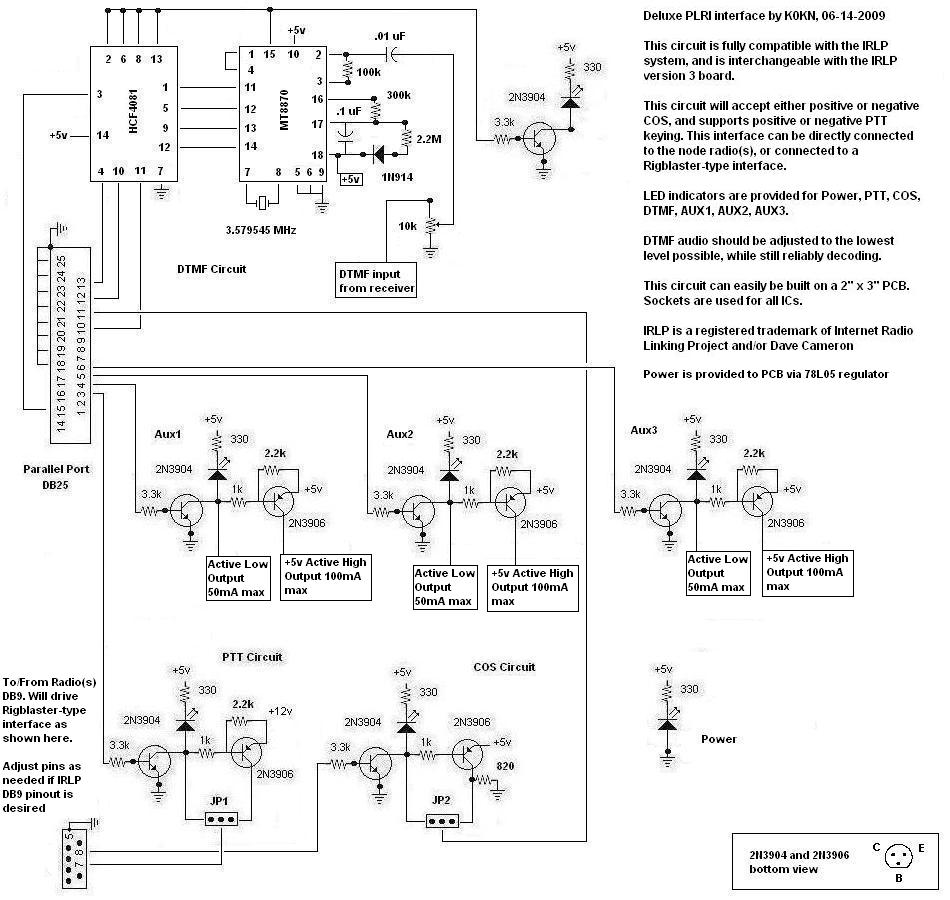

الدائرة الموضحة أدناه هي واجهة PLRI الفاخرة، وتُستخدم لتوصيل جهاز راديو بجهاز كمبيوتر باستخدام منفذ متوازي وبطاقة صوت . هذه الدائرة متوافقة تمامًا مع لوحة IRLP الإصدار 3، ويمكن استخدامها بدلاً من لوحة IRLP. تسمح هذه الدائرة بإصدار إشارة COS سالبة أو موجبة من جهاز الراديو، كما تدعم أيضًا مفتاح PTT سالبًا أو موجبًا. يمكن بناء هذه الدائرة منزليًا بتكلفة تقريبية تبلغ 20 دولارًا أمريكيًا.

يمكن استخدام هذه الدائرة مع العديد من حزم البرامج، مثل Asterisk و Allstar و app_rpt و IRLP و RtpDir و TheLinkBox و Echolink [ 1 ] أو كلوحة تحكم مكرر تحت أي من حزم برامج Linux المدعومة .

تاريخ

بدأ تطوير واجهة النموذج الأولي في عام 2008. جميع دوائر PLRI هي تصميمات أصلية من تصميم كايل يوكش، K0KN، وبالتالي لم يتم هندستها عكسيًا من لوحة IRLP أو أي مكان آخر.

شهدت دائرة PLRI ثلاثة تعديلات رئيسية حتى الآن.

إلى جانب الواجهة الموضحة هنا، توجد أيضًا ثلاث دوائر PLRI أخرى.

أحدها إصدار متعدد الأجهزة اللاسلكية يدعم التحكم بما يصل إلى 5 أجهزة لاسلكية عبر منفذ متوازي واحد، كما يدعم التشغيل التسلسلي. والآخر عبارة عن محول يسمح باستخدام لوحة IRLP للتحكم بها عبر منفذ تسلسلي، بينما يوفر الثالث مخارج AUX 1 و2 و3 غير الموجودة في لوحات IRLP القديمة.

يمكن العثور على جميع دوائر PLRI على الرابط التالي: http://www.qsl.net/k0kn/plri

بناء

صُممت دوائر PLRI لاستخدام مكونات منفصلة ودوائر متكاملة ذات مقابس DIP لعدة أسباب. أولها، أنها شائعة في صناديق قطع الغيار لدى هواة اللاسلكي. ثانيًا، تتميز الترانزستورات المنفصلة بقدرتها على استيعاب تيار كهربائي أكبر من الترانزستورات الصغيرة المثبتة على السطح . ولا حاجة لمكواة لحام خاصة أو عدسة مكبرة !

تتكون واجهة PLRI من وحدة فك تشفير DTMF للأجهزة ، ودائرة PTT ، ودائرة COS، و3 مخارج مساعدة للاستخدام مع الدوائر الخارجية.

تستخدم دائرة فك تشفير DTMF دارة متكاملة MT8870 ودارة متكاملة HCF4081 لبوابة AND. تُستخدم بوابة AND لتوفير خرج نبضي لمنفذ التوازي في الحاسوب، بدلاً من الخرج المُثبَّت للدارة المتكاملة MT8870.

تم تصميم المخارج الإضافية 1 و2 و3 باستخدام أزواج من ترانزستورات NPN/PNP لعدة أسباب. جميع المخارج قادرة على التبديل النشط عند مستوى عالٍ أو منخفض. يتيح التبديل النشط عند مستوى عالٍ أقصى تيار تبديل، حيث يُستخدم ترانزستور NPN أيضًا لإضاءة مؤشر LED المقابل وتبديل ترانزستور PNP.

يمكن توصيل واجهة PLRI مباشرة بجهاز الراديو (أجهزة الراديو)، أو توصيلها بواجهة من نوع Rigblaster. الطريقة الأخيرة هي المفضلة، حيث أن واجهة PLRI لا تحتوي على دوائر صوتية مثل محولات العزل أو مكثفات التجاوز.

آخر

يتضمن هذا المشروع مجموعة من المخططات الإلكترونية التي تهم هواة الراديو ( راديو الهواة ).

تتوافق هذه الدوائر مع نظام IRLP للاتصال الصوتي عبر بروتوكول الإنترنت (VOIP)، ويمكن استخدامها مع أنظمة Echolink وIRLP وAsterisk و D-STAR باستخدام حزم برامج RtpDir أو TheLinkBox . واعتبارًا من عام 2011، تدعم حزمة App_rpt لنظام Linux (المعروفة أيضًا باسم Asterisk) المنفذ المتوازي لتقنية COS/PTT، وبالتالي تدعم لوحة PLRI.

يمكن توصيل دائرة واجهة PRLI Deluxe مباشرة بجهاز الراديو الخاص بالعقدة (العقد)، أو توصيلها بجهاز الراديو الخاص بالعقدة (العقد) عبر واجهة راديو قياسية من نوع Rigblaster.
