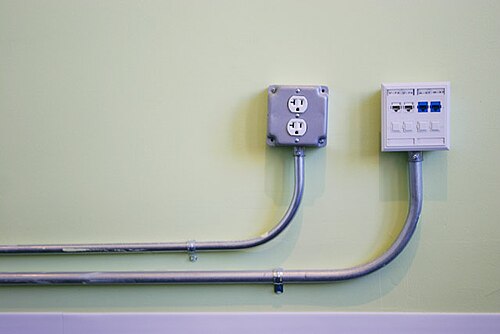

صناديق التوصيل الخارجية: مقابس الطاقة والبيانات

صندوق التوصيلات الكهربائية ( أو صندوق المقابس الكهربائية ، أو صندوق التركيبات الكهربائية في الولايات المتحدة وكندا، يُعرف أيضًا باسم صندوق مفاتيح الحائط الكهربائية ، أو صندوق مقابس الحائط الكهربائية ، أو صندوق السقف الكهربائي، أو صندوق المفاتيح ، أو صندوق المقابس ، أو الصندوق الكهربائي ، وما إلى ذلك) هو الحاوية التي تشغل المساحة خلف التركيبات الكهربائية مثل مقابس الطاقة ، ومفاتيح الإضاءة ، أو وحدات الإضاءة الثابتة . يمكن تصميم صناديق التوصيلات الكهربائية إما للتركيب السطحي (مع تمديد الكابلات على طول سطح الجدار) أو للتضمين داخل الجدار أو لوح الحائط . يستخدم بعض الكهربائيين مصطلح "صندوق التوصيلات الكهربائية" لوصف الصندوق المُثبَّت على السطح، على الرغم من أن مصطلح "صندوق التوصيلات الكهربائية" وحده كافٍ.

يُستخدم مصطلح "صندوق التثبيت الداخلي" للإشارة إلى صندوق التثبيت الذي يُركّب داخل الجدار، مع أن البعض يستخدم مصطلح "صندوق الجدار". أما الصناديق المُخصصة للتركيب داخل الجدران الخشبية أو الجصية فتُسمى عادةً "صناديق التجويف" أو "صناديق الجص". ويُشار إلى دعامة السقف (التي تُستخدم غالبًا لتركيبات الإضاءة ) باسم "دعامة السقف" أو "صندوق السقف". كما يميل المتحدثون باللغة الإنجليزية البريطانية إلى استخدام مصطلح "صندوق الدعامة" بدلاً من "الدعامة" فقط.

تُكتب كلمة "pattress" أيضًا "patress" . ورغم توثيقها منذ أواخر القرن التاسع عشر، إلا أن كلمة "pattress" لا تزال نادرة في القواميس. وهي مشتقة لغويًا من كلمة "pateras" اللاتينية التي تعني الأوعية والصحون. [ 1 ] [ 2 ] ولا يستخدم هذا المصطلح من قبل الكهربائيين في الولايات المتحدة.

الحصائر

Pattresses contain devices for input (switches) and output (sockets and fixtures), with transfer managed by junction boxes. A pattress may be made of metal or plastic. In the United Kingdom, surface-mounted boxes in particular are often made from urea-formaldehyde resin or alternatively PVC and usually white. Wall boxes are commonly made of thin galvanised metal. A pattress box is made to standard dimensions and may contain embedded bushings (in standard positions) for the attachment of wiring devices (switches and sockets). Internal pattress boxes themselves do not include the corresponding faceplates, since the devices to be contained in the box specify the required faceplate. External pattress boxes may often include corresponding faceplates, limiting the devices to be contained in the box.

Although cables may be joined inside pattress boxes, due simply to their presence at convenient points in the wiring, their main purpose is to accommodate switches and sockets. They allow switches and sockets to be recessed into the wall for a better appearance. Enclosures primarily for joining wires are called junction boxes.

Types of outlet boxes

Outlet boxes can be surface or sub-surface mounted. The latter type can be further divided by the type of wall it is intended for: sub-surface outlet boxes are available for mounting in drywall, in brick walls or in concrete walls.

North America

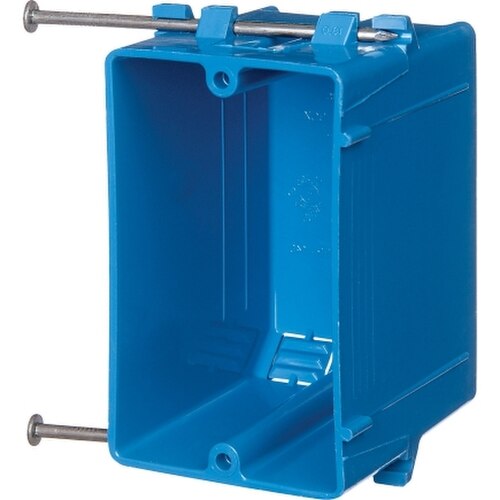

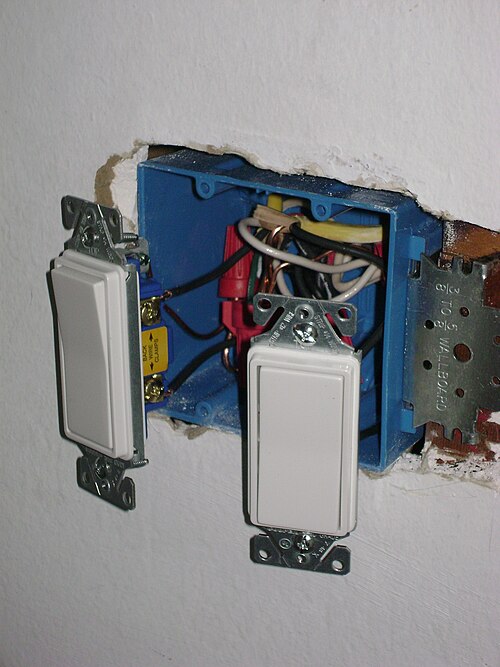

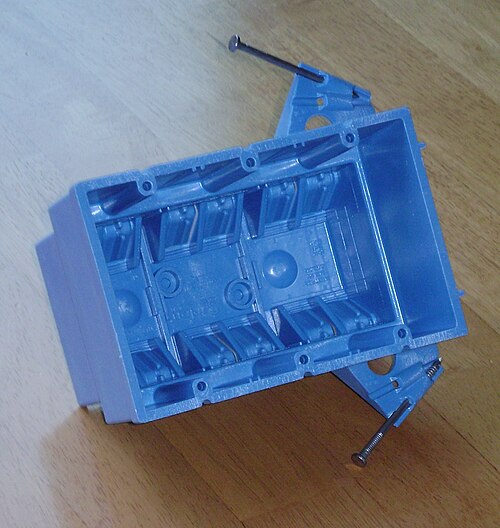

In North America, outlet boxes are rectangular in shape and are available in different sizes, to accommodate varying numbers of switches. Boxes for drywall are commonly available in two types: new work and old work. New-work boxes are designed to be installed in a new installation. They are typically designed with nail or screw holes to attach directly to wall studs. Old-work boxes are designed to attach to already-installed wall material (usually drywall). The boxes will almost always have two or more parsellas (from Latin: small wing or part). The parsellas flip out when the box screws are screwed, securing the box to the wall with the help of the four or more tabs on the front of the box.

Europe

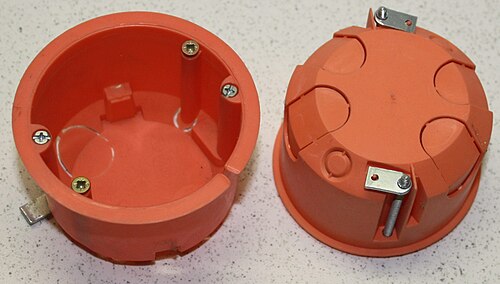

في معظم أنحاء أوروبا، تكون علب المقابس دائرية الشكل، بقطر قياسي يبلغ 68 مم، لاستيعاب وحدة واحدة. غالبًا ما تكون هذه الوحدة مفتاحًا واحدًا أو مقبسًا جداريًا واحدًا، ولكن تتوفر أيضًا وحدات مزودة بمفتاحين (وأحيانًا ثلاثة)، أو مفتاح ومقبس تيار متردد، أو مقبسين (تبرز من الجدار قليلًا أكثر من الوحدات الأخرى). يسمح الشكل الدائري بحفر الثقوب المناسبة بسهولة باستخدام منشار ثقب، بدلًا من الحاجة إلى قطع تجويف مستطيل. تُعد هذه ميزة خاصة عند تركيب علب المقابس في الجدران المبنية من الطوب أو الخرسانة، وهي أكثر شيوعًا في أوروبا منها في أمريكا الشمالية.

تحتوي الصناديق المخصصة للجدران الجافة دائمًا على دعامات، على غرار نوع العمل القديم في أمريكا الشمالية (لا يتم استخدام التمييز بين العمل القديم والجديد في أوروبا)، حيث أن الشكل الدائري للصناديق وانتشار إطارات الصلب ذات المقياس الخفيف في الجدران الجافة الحديثة يجعل التثبيت بالمسامير على دعامة أمرًا غير عملي.

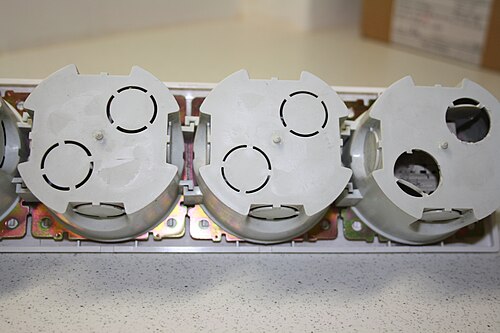

يمكن توصيل معظم علب المقابس لتشكيل سلسلة، ويقتصر طولها على توفر أغطية أمامية للمقابس الإضافية؛ وبحسب نوع المنتج، يمكن دمج ما بين 3 إلى 5 مقابس إضافية بهذه الطريقة. كما تُنتج بعض الشركات علبًا ثنائية أو ثلاثية أو رباعية المقابس. وتبلغ المسافة المركزية بين كل مقبسين إضافيين 71 مم دائمًا.

حتى مع تلك الأنظمة ذات الثقوب المستديرة، فإن الألواح الأمامية التي تغطيها تكون في الغالب مستطيلة الشكل.

تُعد الصناديق المثبتة على السطح غير شائعة، وعادة ما يتم استخدام المفاتيح أو منافذ التيار المتردد المثبتة على السطح بدلاً منها.

بلجيكا

علب التوصيل أحادية الفتحة المُخصصة للتركيب في ألواح الجبس هي من النوع الأوروبي القياسي. أما علب التوصيل المُخصصة للتركيب في الجدران المبنية من الطوب فهي مستطيلة الشكل، ويمكن توصيلها لتشكيل سلسلة، على غرار نظيراتها الأوروبية القياسية. بالنسبة لألواح الجبس، تتوفر علب توصيل ثنائية أو ثلاثية أو رباعية الفتحات. تبلغ المسافة المركزية بين الفتحات 71 مم، كما هو الحال في معظم أنحاء أوروبا، بالنسبة للتركيبات الأفقية؛ أما بالنسبة للتركيبات الرأسية، فتبلغ 71 أو 60 أو 57 مم. يمكن لعلب التوصيل أحادية الفتحة، وكذلك علب التوصيل متعددة الفتحات أو صفوف العلب ذات المسافة المركزية 71 مم، استيعاب الفتحات الأوروبية القياسية.

الجزر البريطانية

في المملكة المتحدة، وكذلك في أيرلندا، تكون علب المقابس مستطيلة الشكل. تتميز علب المقابس أحادية المخرج بأبعاد مماثلة تقريبًا للعلبة الأوروبية، ويمكنها استيعاب المقابس الأوروبية، ولكن ليس العكس عادةً. كما تتوفر علب أكبر حجمًا لاستيعاب مخرج ثنائي المخرج، بالإضافة إلى علب تتسع لمقبسين متجاورين. وتتوفر في المملكة المتحدة علب معدنية، وهي غير شائعة في أوروبا. ويُستخدم مصطلح "العلبة الخلفية" (أو "backbox") أيضًا بشكل شائع، أحيانًا للإشارة فقط إلى العلبة المُدمجة/المخفية تحت السطح، تمييزًا لها عن العلبة المثبتة على السطح، وأحيانًا للإشارة إلى كليهما.

إيطاليا

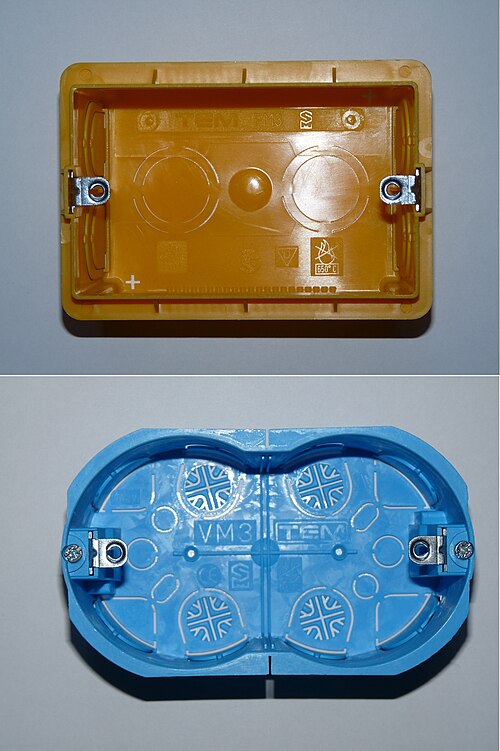

تستخدم إيطاليا صناديق مستطيلة. تتكون هذه الصناديق من وحدات، بمسافة مركزية تبلغ حوالي 22 مم أفقيًا و45 مم رأسيًا، مع إمكانية أن يكون عرض بعضها ضعف أو حتى ثلاثة أضعاف العرض الأصلي، بالإضافة إلى إطار تثبيت. يُشتق حجم الصندوق ثلاثي الوحدات، وهو الأكثر شيوعًا، من الصندوق أحادي المخرج المستخدم في أمريكا الشمالية، وهو مشابه له بدرجة كافية لاستخدامه بالتبادل، مع العلم أن الصناديق الإيطالية تُركّب أفقيًا بدلًا من رأسيًا. أما الصناديق ثنائية الوحدات، فهي مشابهة في الحجم لتلك المستخدمة في أوروبا والجزر البريطانية، ويمكن استخدامها بالتبادل أيضًا. تستوعب الأحجام الأخرى 4 وحدات، أو 7 وحدات، أو صفين من 3 وحدات، أو 3 صفوف من 6 وحدات. تتوفر صناديق أحادية الوحدة للتركيب في الهياكل المعدنية لجدران المكاتب المعيارية.

كما هو الحال في بقية أوروبا، لا يوجد تمييز بين أنواع العمل القديمة والحديثة، وتأتي علب الجبس دائمًا مزودة بفتحات. وعادةً ما تُصمم هذه العلب بحيث يمكن عمل الفتحة باستخدام منشار ثقب بقطر 68 مم. تتوفر علب تُركّب على السطح، ولكن يمكن تركيب بعض المفاتيح ومنافذ التيار المتردد مباشرةً على سطح الجدار دون الحاجة إلى علبة.

يُستخدم هذا النوع من صناديق الحائط والملحقات أيضًا في رومانيا وأجزاء من شمال إفريقيا.
