تُعدّ PowerPC e600 عائلة من معالجات PowerPC الدقيقة ذات 32 بت، طورتها شركة Freescale للاستخدام الأساسي في تصميمات الأنظمة المتكاملة على شريحة (SoC) عالية الأداء، بسرعات تتجاوز 2 جيجاهرتز، مما يجعلها مثالية لتطبيقات التوجيه والاتصالات عالية الأداء. وتُعتبر e600 امتدادًا لتصميم PowerPC 74xx.

يُعدّ المعالج e600 نواة RISC فائقة التوازي ذات تنفيذ خارج الترتيب، مزودة بذاكرة تخزين مؤقتة من المستوى الأول (L1) بسعة 32/32 كيلوبايت للبيانات والتعليمات ، وخط أنابيب من سبع مراحل بثلاثة إصدارات مع وظائف تحميل/تخزين، وسجل النظام، وتوقع تفرع قوي ، ووحدة معالجة أعداد صحيحة ، ووحدة معالجة الفاصلة العائمة (FPU) مزدوجة الدقة ، ووحدة AltiVec محسّنة بسعة 128 بت مع تنفيذ محدود خارج الترتيب. صُممت هذه النواة للعمل في تصميمات المعالجة المتعددة والمعالجات متعددة النوى ، ويمكنها استيعاب كميات كبيرة من ذاكرة التخزين المؤقتة من المستوى الثاني (L2) على الشريحة.

إن نواة e600 متوافقة تمامًا مع نوى PowerPC 74xx التي اشتُقت منها.

وحدات المعالجة المركزية

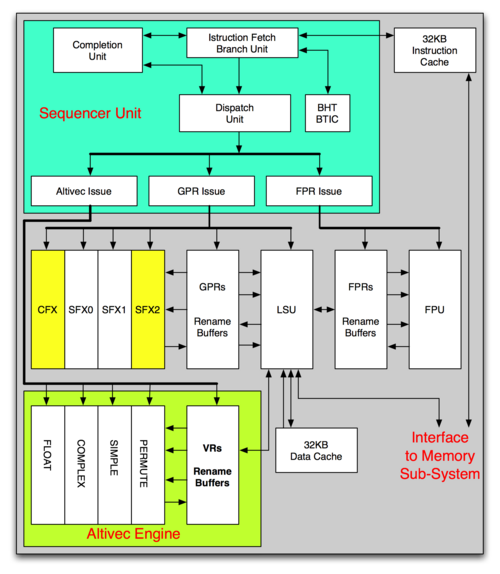

تصميم النواة e600

في أغسطس 2004، أعلنت شركة فري سكيل (المنبثقة عن موتورولا ) عن تحويل تركيزها من وحدات المعالجة المركزية العامة إلى أجهزة SoC المدمجة عالية الأداء. [ 1 ] وفي سبتمبر من العام نفسه، قدمت الشركة نظام تسمية جديدًا لأنوية معالجات PowerPC، وهو MPC86xx. [ 2 ] [ 3 ] وكان المعالج 7448 آخر معالج من سلسلة 74xx، وشكّل أساس نواة e600 الجديدة. [ 4 ]

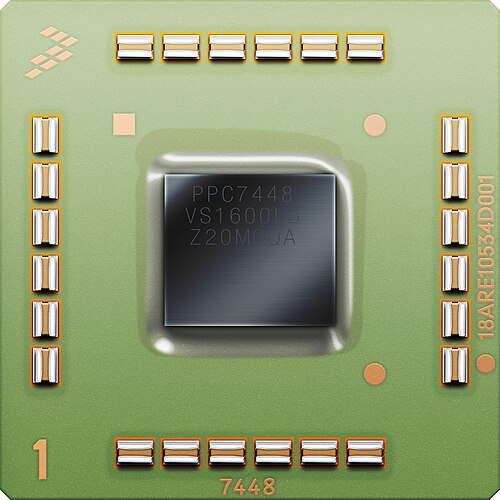

MPC7448

يُعدّ المعالج 7448 تطورًا للمعالج PowerPC 7447، وهو في الأساس نسخة أسرع (تصل سرعتها إلى 2  جيجاهرتز) وأكثر كفاءة في استهلاك الطاقة من المعالج 7447B، مصنّع بتقنية 90  نانومتر، ويحتوي على ذاكرة تخزين مؤقتة من المستوى الثاني (L2) بسعة 1 ميجابايت، وناقل أمامي بسرعة تصل إلى 200  ميجاهرتز. ويتميز بنواة e600 القياسية الجديدة من شركة Freescale. [ 5 ] [ 6 ]

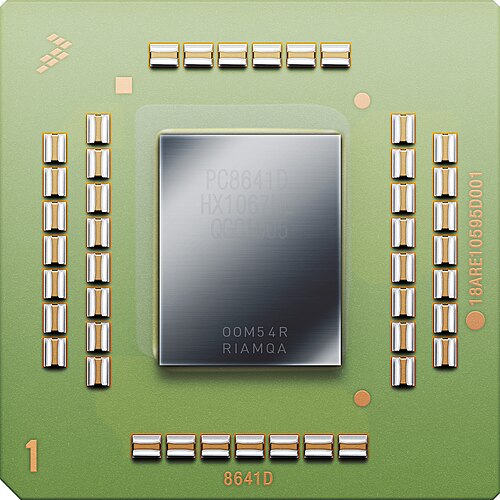

MPC864x

تم التغلب على المشاكل المرتبطة بواجهة ناقل MPX الخارجية ذات النطاق الترددي المحدود في سلسلة 74xx باستخدام معالج أحادي النواة ( MPC8641 ) أو ثنائي النواة ( MPC8641D ) من نوع e600، وواجهة نظام أسرع عبر RapidIO ، وواجهة PCI Express مزدوجة x8، ووصلة  MPX مدمجة بتردد 667 ميجاهرتز تربط بين منافذ الإدخال/الإخراج، والمعالجات، ووحدتي تحكم ذاكرة DDR2 ثنائية 64 بت (مع تصحيح الأخطاء ECC ). [ 4 ] [ 7 ] كما يتميز المنتج بأربع وحدات تحكم Gigabit Ethernet مدمجة [ 7 ] مع ميزات تفريغ TCP / UDP . يدعم معالج MPC8641D ثنائي النواة المعالجة المتعددة غير المتماثلة ، مما يُمكّن نظامي تشغيل من العمل على نفس الجهاز في وقت واحد، حيث يتشاركان الموارد دون أن يكون أي منهما على دراية كبيرة بالآخر. [ 4 ]

يتم تصنيع معالج MPC8641 (أحادي النواة) ومعالج MPC8641D  (ثنائي النواة) بتقنية SOI 90 نانومتر. [ 4 ] يستهلك معالج 8641 أقل من 16 واط عند تردد 1.33  جيجاهرتز، بينما يستهلك معالج 8641D أقل من 25 واط عند تردد 1.5  جيجاهرتز.

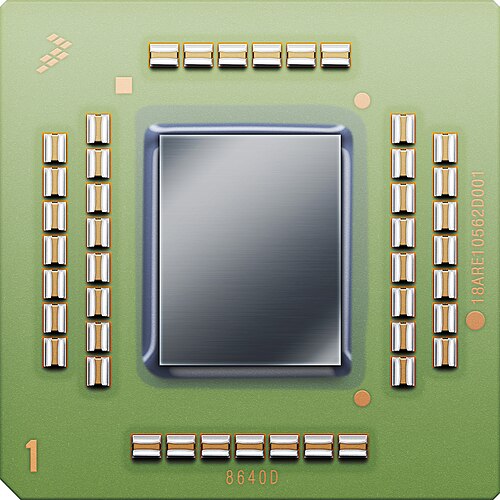

تم طرح معالجي MPC8640 و MPC8640D في صيف عام 2008، وهما إصداران منخفضا الطاقة والتكلفة من معالج MPC8641. يعملان بتردد يتراوح بين 1 و1.25  جيجاهرتز، ويستهلكان طاقة تتراوح بين 14 و21 واط، بينما يتطابقان مع معالجات MPC8641 السابقة في جميع الجوانب الأخرى. [ 8 ] [ 9 ]

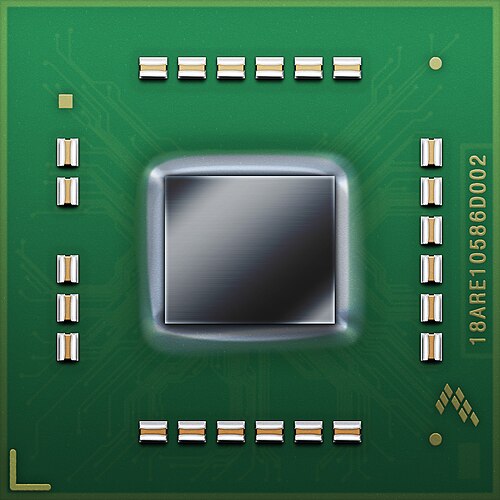

MPC8610

تم طرح معالج MPC8610 في عام 2007، وهو معالج رئيسي مزود بمعالج رسومات مدمج يدعم شاشات 24 بت بأحجام تصل إلى 1280×1024 بكسل. وهو معالج أحادي النواة مزود بذاكرة تخزين مؤقتة من المستوى الثاني (L2) بسعة 256 كيلوبايت. يُصنع بتقنية 90  نانومتر، ويصل تردده إلى سرعات تتراوح بين 667 و1333  ميجاهرتز. [ 10 ]

  • بيان صحفي بخصوص جهاز MPC8610

قائمة الأجهزة

هذه القائمة هي قائمة كاملة بتصميمات المعالجات الأساسية المعروفة القائمة على معالج e600 (باستثناء تصميمات 74xx الأقدم). الصور توضيحية وليست بالحجم الطبيعي.

اسمصورةرائعالترانزستوراتحجم القالبالنوىساعةذاكرة التخزين المؤقت من المستوى الثانيذاكرة التخزين المؤقت من المستوى الثالثطَردقدَّم
MPC744890  نانومتر SOI90 م58.44  مم 211000–1700  ميجاهرتز1024 كيلوبايتغير متوفر360 دبوس CBGA 360 دبوس CLGA2005
MPC8641D MPC864190  نانومتر SOI225 م177.87  مم 22 11000–1500  ميجاهرتز2 × 1024 كيلوبايت 1 × 1024 كيلوبايتغير متوفر1023 دبوس CBGA2007
MPC861090  نانومتر SOI82.45  مم 21667–1333  ميجاهرتز256 كيلوبايتغير متوفر783 دبوس PBGA2008
MPC8640D MPC864090  نانومتر SOI225 م177.87  مم 22 11000–1250  ميجاهرتز2 × 1024 كيلوبايت 1 × 1024 كيلوبايتغير متوفر1023 دبوس CBGA2008
