أنابيب الإنتاج

أنابيب الإنتاج هي أنابيب تستخدم في تجويف البئر يتم من خلالها إنتاج سوائل الإنتاج (السفر).

يتم إنزال أنابيب الإنتاج في البئر المحفورة بعد إنزال غلاف البئر وتثبيته بالأسمنت. تحمي أنابيب الإنتاج غلاف البئر من التآكل والتمزق والصدأ وترسب المنتجات الثانوية، مثل الرمل/الطمي والبارافينات والأسفلتينات . إلى جانب المكونات الأخرى التي تشكل سلسلة الإنتاج ، توفر أنابيب الإنتاج قناة متصلة من منطقة الإنتاج إلى رأس البئر ، والتي من خلالها يمكن إنتاج النفط والغاز . يتراوح قطرها عادةً بين خمسة وعشرة سنتيمترات، وتُثبّت داخل غلاف البئر باستخدام أجهزة حشو قابلة للتمدد. يهدف تصميم أنابيب الإنتاج إلى تمكين تركيبها وإزالتها وإعادة تركيبها بسرعة وكفاءة وأمان.

إذا كان هناك أكثر من منطقة إنتاج واحدة في البئر، فيمكن تشغيل ما يصل إلى أربعة خطوط من أنابيب الإنتاج.

غلاف الإنتاج هو آخر أنبوب تغليف يُركّب في البئر ، ويمتد عادةً من السطح إلى العمق المستهدف. يعتمد نوع الغلاف المستخدم على ظروف البئر المختلفة. تتراوح أحجام أغلفة الإنتاج عادةً من 110 مم ( 4.5 بوصة ) إلى 240 مم (9.5 بوصة ) . وهو آخر أنبوب يُثبّت بالأسمنت في البئر ، إلا في حالة تركيب بطانة إنتاج. يعزل هذا الغلاف الإنتاج في البئر ، مما يسمح بتثقيب طبقات مختلفة واستخراج الإنتاج منها بشكل انتقائي. عادةً ما تُثقب المناطق السفلية من الإنتاج أولاً. بعد استنزاف التكوينات، تُملأ الثقوب بالأسمنت، ثم يُثقب الغلاف فوق الثقوب الأصلية. يُنقل الإنتاج عادةً إلى السطح عبر أنابيب الإنتاج، وهي أنابيب ذات قطر أصغر تُركّب داخل غلاف الإنتاج. يُثبّت مانع التسرب عادةً في الطرف السفلي للغلاف لمنع تسرب سوائل التكوين إلى الفراغ الحلقي بين أنبوب الإنتاج والغلاف. مانع التسرب عبارة عن أسطوانة مطاطية تُشكّل مانع تسرب ضغط بين أنبوب الإنتاج والغلاف. من البديهي أن وضع الأسمنت بشكل صحيح ضروري في منطقة الإنتاج. قد يؤدي تدفق السوائل خلف الغلاف من منطقة الإنتاج إلى تكوين غير منتج إلى منع إنتاج كمية كبيرة من الهيدروكربونات.

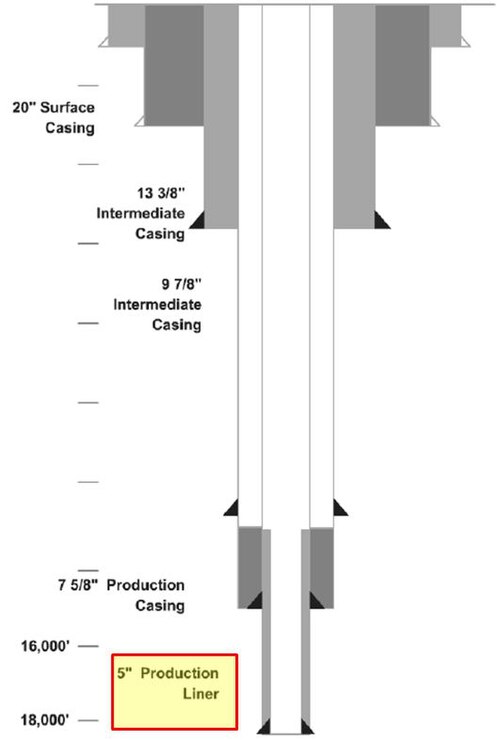

بطانة الإنتاج هي سلسلة من أنابيب التغليف تمتد عبر طبقة الإنتاج ، لكنها لا تصل إلى السطح. عادةً ما يكون هناك تداخل بطول 150 مترًا تقريبًا بين بطانة الإنتاج وسلسلة أنابيب التغليف العلوية. تؤدي بطانة الإنتاج نفس وظيفة سلسلة أنابيب التغليف الكاملة. يوضح الرسم التخطيطي أدناه ترتيبًا نموذجيًا لأنابيب التغليف في البئر. في هذه الحالة، تم تركيب أنابيب التغليف السطحية على عمق 910 أمتار تقريبًا . تم تركيب سلسلتين وسيطتين في هذا البئر : سلسلة بقطر 340 ملم وسلسلة أخرى بقطر 250 ملم . تم تركيب غلاف إنتاج بقطر 190 مم ( 7 5/8 بوصة ) على عمق حوالي 4600 متر (15000 قدم) ، وبطانة إنتاج بقطر 130 مم ( 5 بوصات ) على العمق النهائي. على الأرجح، تطلبت هذه البئر كثافة عالية من الطين في قاعها، وكان من شأن تثبيت غلاف الإنتاج (190 مم) على العمق النهائي أن يؤدي إلى ضغط زائد وفقدان في دوران السائل . في حال حدوث فقدان في دوران السائل أثناء عملية التثبيت الأولية، فليس هناك ما يضمن ملء الحجم المحدد خلف الغلاف بالأسمنت. سيتطلب ذلك تثقيب الغلاف وحقن الأسمنت في الفراغ الحلقي بين الغلاف وجدار البئر.

• بئر نفط
• غلاف
• انتهاء
