RG-6

يُعدّ كابل RG-6/U نوعًا شائعًا من الكابلات المحورية المستخدمة في تطبيقات سكنية وتجارية متنوعة. يتميز هذا الكابل بمقاومة مميزة تبلغ 75 أوم. يُستخدم مصطلح RG-6 بشكل عام للإشارة إلى مجموعة واسعة من تصميمات الكابلات، والتي تختلف فيما بينها في خصائص الحماية، وتركيب الموصل المركزي، ونوع العازل، ونوع الغلاف. كان RG في الأصل مؤشرًا للوحدة ^{[ 1 ]} لكابلات الترددات الراديوية (RF) بكميات كبيرة في نظام التسمية الإلكترونية المشتركة (JETDS) التابع للجيش الأمريكي. يشير اللاحقة /U إلى الاستخدام العام . تم تخصيص الرقم بشكل تسلسلي. لم يعد مؤشر الوحدة RG جزءًا من نظام JETDS (MIL-STD-196E)، ومن غير المرجح أن يفي الكابل المُباع اليوم تحت علامة RG-6 بالمواصفات العسكرية. من الناحية العملية، يُستخدم مصطلح RG-6 بشكل عام للإشارة إلى الكابلات المحورية ذات الموصل المركزي 18  AWG ( مقياس الأسلاك الأمريكي ، 1.024 مم) ومقاومة مميزة 75 أوم .

يُعد كابل توزيع كابلات التلفزيون الكبلي (CATV) من الأنواع الشائعة للكابلات المحورية ذات مقاومة 75 أوم ، ويُستخدم لتوجيه إشارات التلفزيون الكبلي إلى المنازل وداخلها. يتكون كابل توزيع كابلات التلفزيون الكبلي عادةً من موصل مركزي من الفولاذ المطلي بالنحاس (CCS) وغطاء واقٍ مُركب من رقائق الألومنيوم وجدائل الألومنيوم، وعادةً ما تكون نسبة التغطية منخفضة (حوالي 60%). تُستخدم كابلات 75 أوم أيضًا في تطبيقات الفيديو الاحترافية، حيث تنقل إما إشارات الفيديو التناظرية ذات النطاق الأساسي أو إشارات واجهة البيانات الرقمية التسلسلية (SDI)؛ في هذه التطبيقات، يكون الموصل المركزي عادةً من النحاس الصلب، ويكون الغطاء الواقي أكثر سمكًا (عادةً من رقائق الألومنيوم وجدائل النحاس بنسبة 95% )، ويتم التحكم في التفاوتات بدقة أكبر لتحسين استقرار المعاوقة.

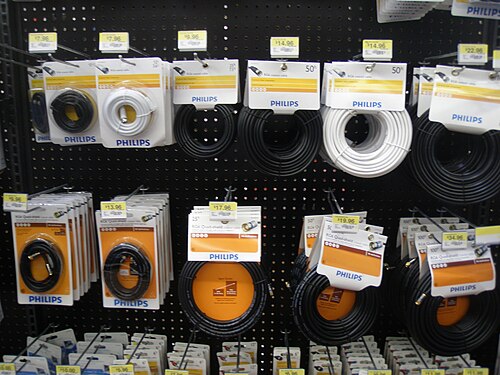

تحتوي الكابلات عادةً على موصلات في كل طرف.

بالنسبة للمسافات التي تزيد عن 150-300 قدم (46-91 مترًا) ، يمكن استخدام كابل RG-11 لتجنب تدهور الإشارة. ^{[ 2 ] [ 3 ]}

مثل معظم الكابلات، تتوفر كابلات RG-6 بأنواع مختلفة مصممة لتطبيقات متنوعة، بما في ذلك:

تم تصميم الأسلاك العادية أو أسلاك المنزل لتوصيل الأسلاك المنزلية الداخلية أو الخارجية.

يتم تشريب الكابلات "المغمورة" بهلام مانع لتسرب الماء لاستخدامها في قنوات تحت الأرض أو دفنها مباشرة.

قد يحتوي سلك التوصيل أو السلك الهوائي على بعض مواد العزل المائي، ولكنه يتميز بإضافة سلك توصيل فولاذي على طوله لتحمل الشد الناتج عن عملية الإنزال الهوائي من عمود المرافق.

يأتي سلك Plenum مزودًا بغلاف منخفض الدخان وخالٍ من الهالوجين (LSZH) يحترق دون أن ينتج دخانًا سامًا. يتكون غلاف LSZH عادةً من مادة PVC مشععة. يؤدي التسخين إلى تبخر المواد المتطايرة، مما يجعل المنتج الناتج أكثر مقاومة للحرارة.

تُضعف الكابلات الإشارة بشكل مباشر مع طولها. ويزداد التوهين مع التردد بسبب تأثير الجلد .
