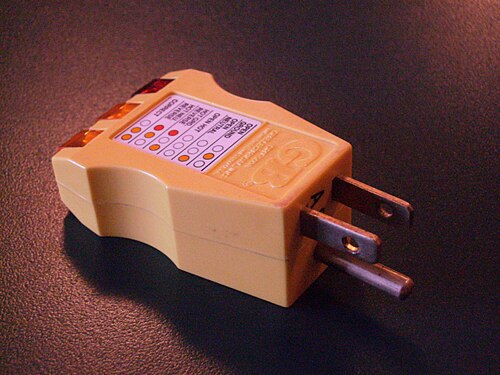

جهاز اختبار المقابس الكهربائية لتوصيلات الأسلاك في أمريكا الشمالية
جهاز اختبار المقابس الكهربائية للأسلاك الأوروبية
جهاز اختبار قاطع التيار الأرضي (GFCI) يعمل في مقبس أوروبي

جهاز اختبار المقابس الكهربائية هو جهاز صغير يحتوي على قابس طاقة ثلاثي الأطراف وثلاثة مصابيح مؤشرة، ويستخدم للكشف السريع عن بعض أنواع المقابس الكهربائية الجدارية أو لوازم المخيمات الموصولة بشكل غير صحيح .

الاختبارات والقيود

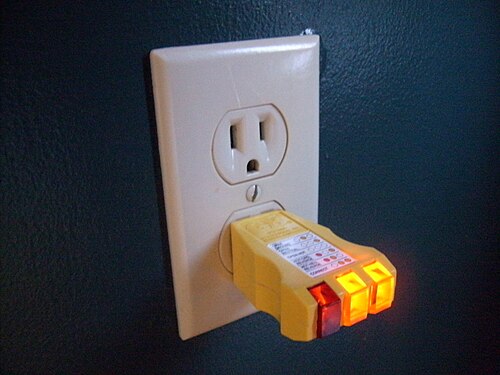

جهاز فحص المقابس يُستخدم للتحقق من وجود بعض أنواع التوصيلات الكهربائية غير الصحيحة في المقابس. في هذا الجهاز تحديدًا، يُشير الضوءان الأصفران إلى التوصيلات الصحيحة.

يتحقق جهاز فحص المقابس من أن كل نقطة توصيل في المقبس متصلة بالسلك الصحيح في شبكة الكهرباء بالمبنى . ويمكنه تحديد العديد من أخطاء التوصيل الشائعة، بما في ذلك تبديل الطور والحيادي، وعدم توصيل سلك التأريض.

يؤكد جهاز الاختبار استمرارية وقطبية التوصيلات الكهربائية، ولكنه لا يتحقق من قدرة التيار على حمل التيار، [ 1 ] أو السلامة الكهربائية (التي تتطلب اختبار المعاوقة)، [ 2 ] أو جهد انهيار العزل ، أو توصيل الحلقة الرئيسية . [ 3 ]

لا تستطيع أجهزة الفحص البسيطة ذات الثلاثة مصابيح اكتشاف بعض أخطاء توصيلات الأسلاك المنزلية الخطيرة المحتملة، بما في ذلك تبديل سلكي التأريض والحيادي في المقبس. قد يكون هناك " تأريض غير مرخص "، حيث يتم توصيل سلكي التأريض والحيادي معًا في المقبس، وهو أمر لا يمكن اكتشافه أيضًا. [ 4 ] يمكن اكتشاف هذه المشاكل باستخدام جهاز قياس متعدد الأغراض وحمل اختبار، للتحقق من أن وصلة التأريض منفصلة عن سلك الحيادي ولا تحمل تيار العودة الطبيعي للدائرة، أو في الغالب باستخدام جهاز فحص متعدد الوظائف أكثر تطورًا . [ 4 ]

يمكن إجراء اختبار فحص تكميلي سريع لهذه الأخطاء البسيطة في التوصيلات الكهربائية باستخدام جهاز اختبار الجهد بدون تلامس (NCVT) أو كاشف الجهد بدون تلامس . [ 4 ] إذا تم تحديد مشكلة بهذه الطريقة، فيمكن التحقق منها بشكل أعمق باستخدام معدات أكثر تطوراً، أو يمكن فصل التيار الكهربائي عن المخرج المعني وتفكيكه لفحصه بدقة. [ 4 ]

تتضمن بعض أجهزة اختبار المقابس زر اختبار إضافي لاختبار تشغيل أجهزة GFCI ، وهو يُكمّل زر الاختبار المدمج في جهاز GFCI، ويمكن استخدامه لاختبار المقابس المتصلة بمقبس GFCI. قد تتضمن "أجهزة التحليل القابلة للتوصيل" فحص مقاومة حلقة التأريض وفحوصات أخرى. [ 5 ] : 48-49

تاريخ

نُشر مرجع مبكر يصف دائرة اختبار المخرج النموذجية في مجلة Popular Mechanics في عدد مارس من عام 1967، وتتكون من مقاومتين 27 كيلو أوم، ومقاومة واحدة 100 كيلو أوم، وثلاثة مصابيح نيون NE-51 مع مقاومات 100 كيلو أوم. [ 6 ]
