محول رنيني

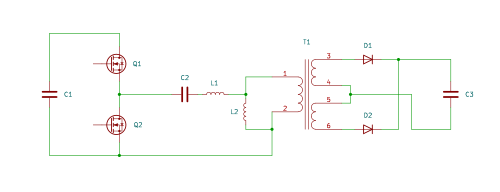

المحول الرنيني هو نوع من محولات الطاقة الكهربائية ، عادةً ما يكون من التيار المتردد إلى التيار المستمر أو العكس، ويعتمد على دائرة مضبوطة للرنين عند تردد محدد، تُسمى دائرة الرنين . [ 1 ] ولأن هذه الدائرة تتكون عادةً من ملفين حثيين ومكثف ، يُشار إليها أيضًا باسم محولات الرنين LLC . تُغذى هذه الدائرة الرنينية بالطاقة من المدخل، وتُحفز على التذبذب بواسطة دائرة تبديل، ويكون أحد الملفين الحثيين جزءًا من محول كهربائي أو متصلًا به، والذي يرتبط مغناطيسيًا بالمخرج.
يُتيح استخدام دائرة رنانة ترددات تبديل أعلى (تصل إلى مئات الكيلوهرتز [ 1 ] ) مقارنةً بمصدر طاقة تقليدي يعمل بنظام التبديل (عادةً ما يكون أقل من 100 كيلوهرتز)، مما يُؤدي إلى العديد من المزايا. يُؤدي التردد العالي إلى تقليل فاقد التبديل، وبالتالي زيادة كفاءة التحويل (تقارب 98% [ 2 ] )، وتقليل حجم المكونات ومستوى الضوضاء الكهربائية المُتولّدة. [ 3 ] وهذا يعني أنها يُمكن أن تكون أصغر حجمًا وأخف وزنًا وأكثر كفاءة من مصدر طاقة تبديل مُماثل، وتُستخدم في التطبيقات التي تتطلب كميات كبيرة من الطاقة.
منذ العقد الأول من القرن الحادي والعشرين، وجدت تطبيقات في التطبيقات التي تتطلب طاقة عالية مثل شواحن المركبات الكهربائية [ 3 ] ، وتحويل الطاقة للطاقة الشمسية [ 4 ] ، وتحليل الهيدروجين [ 2 ] ، بالإضافة إلى مصادر الطاقة للأجهزة الإلكترونية الاستهلاكية حيث يوجد طلب عالٍ على الطاقة أو قيود على المساحة.
توجد أنواع متعددة من المحولات الرنانة، اعتمادًا على الطوبولوجيا وطريقة التبديل: [ 5 ]
- محول رنين متسلسل
- محول رنين متوازي
- محول رنين من الفئة E
- مقوم رنيني من الفئة E
- محول رنيني يعمل بجهد صفري
- محول رنيني ذو تبديل تيار صفري
- محول رنين ZVS ثنائي الربع
- عاكس وصلة التيار المستمر الرنان
