سلسلة S (عائلة الصواريخ)

الموسوعة الحرة

سلسلة S هي أسطول من صواريخ السبر، ممولة من وكالة استكشاف الفضاء اليابانية (جاكسا)، وتعمل منذ أواخر الستينيات. تُصنّعها شركة IHI Aerospace وتُشغّلها مؤسسة علوم الفضاء والملاحة الفضائية (ISAS). يُشير عدد حرف "S" في تسمية صواريخ سلسلة S إلى عدد المراحل، بينما يُحدد الرقم التالي قطر الصاروخ بالملليمترات. على سبيل المثال، S-310 هو صاروخ أحادي المرحلة بقطر 310  ملم.

في 14 يناير 2017، حاول الصاروخ SS-520-4 (صاروخ استكشافي مُعدّل) أن يصبح أخف وأصغر مركبة إطلاق تُرسل حمولة إلى المدار، [ 1 ] إلا أنه فشل في الوصول إلى المدار. [ 2 ] وفي 3 فبراير 2018، جرت محاولة ثانية، نجح خلالها الصاروخ في الوصول إلى المدار وإطلاق القمر الصناعي TRICOM-1R (تاسكي)، وهو قمر صناعي مكعب من فئة 3U، بنجاح . [ 3 ] وبذلك، أصبح أصغر صاروخ مداري من حيث الكتلة والارتفاع. [ 4 ]

عائلة صواريخ سلسلة S
نموذجالكتلة الإجماليةارتفاعالقطرأبوجي
إس-210300 كجم (660 رطلاً)  5.20 متر (17.1 قدم)  0.21 متر (0.69 قدم)  110 كم (68 ميل)
S-310700  كجم (1540  رطلاً)6.80  متر (22.30  قدم)0.31  متر (1.01  قدم)190  كم (110  ميل)
إس-5202300  كجم (5000  رطل)9.00  متر (29.50  قدم)0.52  متر (1.70  قدم)430  كم (260  ميل)
SS-5202600  كجم (5700  رطل)9.70  متر (31.80  قدم)0.52  متر (1.70  قدم)1000  كم (600  ميل)

إس-160

صاروخ إس-160 (إس-160جا-1). معروض في المتحف الوطني للطبيعة والعلوم ، طوكيو

صاروخ استكشافي ياباني أحادي المرحلة متقاعد . كان صاروخ إس-160 يصل إلى أقصى ارتفاع طيران له 80 كيلومترًا، وكتلة إطلاقه 100  كيلوغرام، وقطره 160  مليمترًا، وطوله 4 أمتار. أُطلق 13 مرة بين عامي 1965 و1972.

إس-210

صاروخ استكشافي أحادي المرحلة متقاعد، طُوِّر من قِبَل معهد علوم الفضاء والطيران بجامعة طوكيو، السلف لمعهد علوم الفضاء والملاحة الفضائية (ISAS)، لدراسة الغلاف الأيوني. أُطلِقَ طرازٌ مُعدَّلٌ منه، S-210JA، من قاعدة اليابان في القطب الجنوبي. [ 5 ] جرى أول إطلاق لصاروخ S-210 في عام 1966، وأُحيلَ إلى التقاعد في عام 1982. أُجريَ أول إطلاقين للنسخ كاملة الحجم بين عامي 1966 و1967، وكلاهما باء بالفشل، حيث احترق غلاف المحرك. بعد إعادة تصميم الغلاف وتحسين مراقبة الجودة، كان الإطلاق اللاحق في أغسطس 1969 ناجحًا. بعد مزيد من الاختبارات الناجحة في اليابان في الفترة 1970-1971، أُجيزَ استخدام الصاروخ بكثافة في قاعدة شوا اليابانية في القطب الجنوبي في الفترة 1972-1978. [ 6 ]

استخدم الصاروخ S-210، كغيره من الصواريخ في هذه السلسلة، محركًا صاروخيًا يعمل بالوقود الصلب. احتوت حبيبات الوقود الدافعة للمحرك على مادة رابطة من البولي بوتادين المنتهي بمجموعة هيدروكسيل (HTPB) ، مما جعله أكثر ملاءمة لدرجات الحرارة المنخفضة في موقع الإطلاق في القطب الجنوبي. [ 7 ]

  • الكتلة الإجمالية: 300 كجم (660 رطلاً)
  • الارتفاع: 5.20 متر (17.1 قدم)
  • القطر: 0.21 متر (0.69 قدم)
  • نقطة الأوج: 110 كم (68 ميل)

تم بناؤه ليحل محل الصاروخ الأصغر S-160 الذي كان صاروخًا تجريبيًا لإثبات المفهوم.

S-310

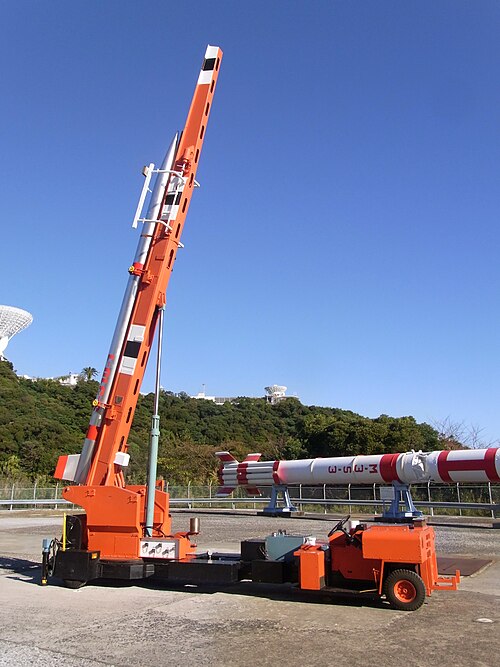

نموذج بالحجم الطبيعي للصاروخ إس-310 رقم 1 مثبت على منصة إطلاق. ( مركز أوشينورا الفضائي التابع لوكالة استكشاف الفضاء اليابانية/ مركز كيه إس)

الصاروخ S-310 هو صاروخ استكشافي نشط أحادي المرحلة . ومثل سابقه S-210، طُوّر لإجراء عمليات رصد في القارة القطبية الجنوبية . يبلغ قطر الصاروخ 310  ملم، ويمكنه الوصول إلى ارتفاع 150  كم. [ 8 ] كانت أول رحلة تجريبية للصاروخ S-310 ناجحة في يناير 1975، وقد أُطلق من مركز كاغوشيما الفضائي في أوشينورا، ومحطة شوا في القارة القطبية الجنوبية، وجزيرة أندويا في النرويج. وحتى 10 يناير 2020، أكمل الصاروخ S-310 57 عملية إطلاق شبه مدارية، وكان آخرها في 9 يناير 2020.

  • الكتلة الإجمالية: 700  كجم (1540  رطلاً)
  • الارتفاع: 6.80  متر (22.30  قدم)
  • القطر: 0.31  متر (1.01  قدم)
  • نقطة الأوج: 190  كم (110  ميل)

إس-520

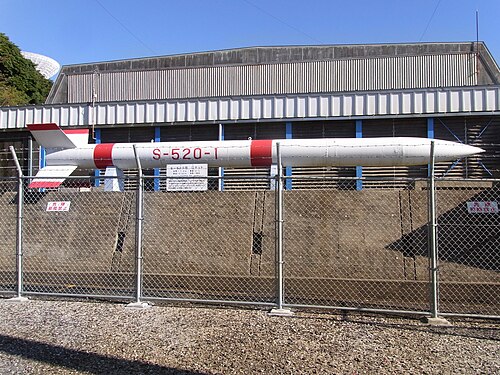

نموذج بالحجم الطبيعي للصاروخ S-520 رقم 1. ( مركز أوشينورا الفضائي التابع لوكالة استكشاف الفضاء اليابانية/وكالة استكشاف الفضاء الدولية)

طُوِّر الصاروخ S-520 ليحل محل صواريخ السبر من طراز K-9M وK-10. وهو صاروخ سبر نشط أحادي المرحلة قادر على إطلاق  حمولة وزنها 100 كجم إلى ارتفاع يزيد عن 300  كم، وقد وفّر أكثر من خمس دقائق من الطيران في بيئة انعدام الجاذبية لإجراء التجارب. أُجري أول إطلاق له عام 1980، وكان آخر إطلاق له في 11 نوفمبر 2024 (بالتوقيت العالمي المنسق). [ 9 ]

  • الكتلة الإجمالية: 2300  كجم (5000  رطل)
  • الكتلة بدون وقود: 400  كجم (880  رطل)
  • مدة الاحتراق: 29 ثانية
  • الارتفاع: 9.00  متر (29.50  قدم)
  • القطر: 0.52  متر (1.70  قدم)
  • نقطة الأوج: 430  كم (260  ميل)

SS-520

هذا الإصدار عبارة عن صاروخ استكشافي ثنائي المراحل أو صاروخ مداري ثلاثي المراحل ، يستخدم محرك S-520 كمرحلة أولى. وعلى عكس صواريخ سلسلة S السابقة، يهدف SS-520 إلى إثبات مدى صغر حجم مركبة الإطلاق المدارية . [ 10 ]

عند استخدامه كصاروخ استكشافي شبه مداري، يمكنه إطلاق حمولة تزن 140 كيلوغرامًا (310 رطلًا) إلى ارتفاع يتراوح بين 800 و1000 كيلومتر. [ 11 ] أُطلق أول صاروخين من طراز SS-520 في عامي 1998 و2000 على التوالي، ونجحا في حمل حمولتيهما في مهمات شبه مدارية. [ 12 ]

بعد مزيد من التطوير وإضافة مرحلة ثالثة، تم إطلاق النسختين الرابعة والخامسة من الصاروخ SS-520 في مسارات مدارية كاملة.

  • الكتلة الإجمالية: 2600  كجم (5700  رطل)
  • الارتفاع: 9.70  متر (31.80  قدم)
  • القطر: 0.52  متر (1.70  قدم)
  • نقطة الأوج: 1000  كم (600  ميل)

SS-520-4

هذا هو التكوين الرابع لمركبة SS-520. يتضمن مرحلة ثالثة صغيرة، وهو مصمم لوضع الحمولة بسرعة مدارية تتجاوز 27,000 كم/ساعة (17,000 ميل/ساعة) ، لوضع قمر صناعي مكعب من فئة 3U بوزن 4 كجم (8.8 رطل) في مدار أبعاده 180 كم × 1,500 كم (110 ميل × 930 ميل) بزاوية ميل 31 درجة. وهو نموذج تجريبي تقني، ولا توجد خطط لإنتاجه بكميات تجارية. [ 13 ] [ 14 ] أُطلق في 14 يناير 2017، لكنه فشل في الوصول إلى المدار بسبب فقدان بيانات القياس عن بُعد. [ 2 ] لو نجح، لكان أصغر وأخف مركبة تضع جسمًا في المدار على الإطلاق، متجاوزًا بذلك الصاروخ الياباني لامدا-4S. [ 15 ] فُقدت بيانات القياس عن بُعد بعد 20 ثانية من الإطلاق. بعد ثلاث دقائق من بدء الرحلة، أرسل المراقبون رمز إيقاف يأمر المرحلة الثانية بعدم الاشتعال بعد الانفصال، وسقط الصاروخ في المحيط داخل منطقة الأمان المحددة. [ 2 ]

SS-520-5

جرت المحاولة الثانية لمحاولة أن يصبح الصاروخ أصغر صاروخ إطلاق مداري في 3 فبراير 2018. انطلق الصاروخ من مركز أوشينورا الفضائي عند فتح نافذة مدتها عشر دقائق في تمام الساعة 14:03 بالتوقيت المحلي (05:03 بالتوقيت العالمي المنسق)، ونجح في إطلاق القمر الصناعي المكعب TRICOM-1R. [ 4 ] [ 3 ] [ 16 ] [ 17 ]

تحديد

  • الارتفاع – 31 قدمًا (9.54 مترًا)
  • الوزن – 2.9 طن (2.6 طن متري)
  • القطر – 20 بوصة (52 سنتيمترًا)
  • الحمولة إلى مدار أرضي منخفض - حوالي 9  أرطال (4  كجم)

تاريخ الإطلاق (سلسلة SS-520)

عربةمسلسلالتاريخ (يوم/شهر/سنة)مداري/تحت مداريمنصة الإطلاقالحمولةحصيلة
SS-520SS-520-15 فبراير 1998تحت الحجاجمركز كاجوشيما الفضائيENA/EPS/LAPنجاح
SS-520SS-520-24 ديسمبر 2000تحت الحجاجميدان سفالبارد للصواريختدفق الأيوناتنجاح
SS-520SS-520-414 يناير 2017مداريمركز كاجوشيما الفضائيترايكوم-1فشل في الوصول إلى المدار [ 2 ]
SS-520SS-520-53 فبراير 2018مداريمركز كاجوشيما الفضائيTRICOM-1R (Tasuki)النجاح [ 3 ]
SS-520SS-520-34 نوفمبر 2021تحت الحجاجميدان سفالبارد للصواريختدفق الأيونات الخارجة (نقطة التقاء التيار الأرضي)النجاح [ 18 ]
