إس جي آي إنديجو، الواجهة

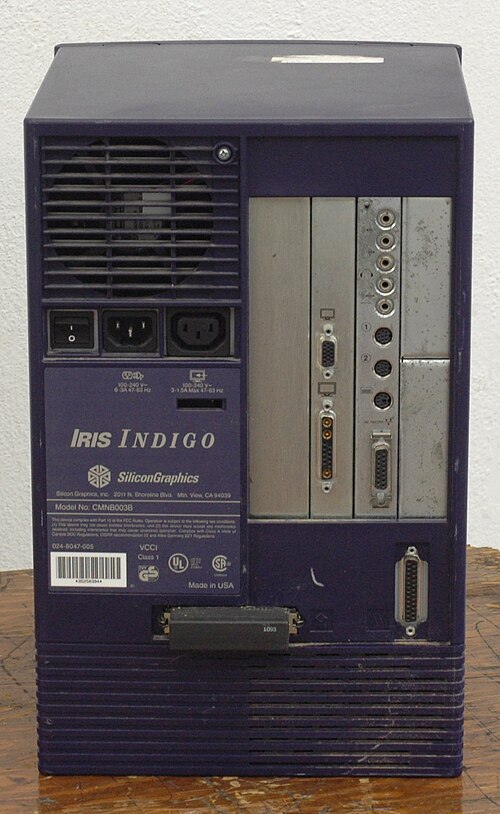

إس جي آي إنديجو، الخلف

إنديجو ، الذي تم تقديمه باسم IRIS Indigo ، هو سلسلة من أجهزة الكمبيوتر المكتبية التي طورتها وصنعتها شركة Silicon Graphics, Inc. (SGI). أعلنت SGI عن النظام لأول مرة في يوليو 1991. [ 1 ]

يُعدّ جهاز Indigo من أكثر محطات العمل الرسومية كفاءةً في عصره، وكان متفوقًا بشكلٍ ملحوظ في مجال معالجة الرسومات ثلاثية الأبعاد المُسرّعة بواسطة الأجهزة. لاستخدامه كمحطة عمل رسومية، زُوّد Indigo بإطار عرض ثنائي الأبعاد ، أو لاستخدامه كمحطة عمل رسومية ثلاثية الأبعاد، زُوّد بنظام Elan الفرعي للرسومات الذي يتضمن من محرك هندسي واحد إلى أربعة محركات هندسية . وقد طرحت شركة SGI نسخة خادم منه بدون مُحوّل فيديو.

يعتمد تصميم جهاز إنديجو على شكل مكعب بسيط بلون النيلي . ويتم تنفيذ عمليات توسيع الرسومات والأجهزة الطرفية الأخرى عبر ناقل التوسعة GIO 32.

تم استبدال جهاز Indigo بشكل عام بجهاز SGI Indigo2 ، وفي قطاع السوق منخفض التكلفة بجهاز SGI Indy .

المواصفات الفنية

تم طرح أول طراز من إنديجو (الذي يحمل الاسم الرمزي هوليوود ) في 22 يوليو 1991. وهو يعتمد على لوحة المعالج IP12، التي تحتوي على معالج دقيق MIPS R3000A ذي 32 بت ملحوم على اللوحة، بالإضافة إلى فتحات ذاكرة خاصة تدعم ما يصل إلى 96  ميجابايت من ذاكرة الوصول العشوائي (RAM). [ 1 ] [ 2 ]

تم طرح الإصدار اللاحق (الذي يحمل الاسم الرمزي بلاك جاك ) في يوليو 1992، بسعر يبدأ من 12,485 دولارًا أمريكيًا، ويستخدم معالج MIPS R4000SC ذو 64 بت بتردد خارجي 50  ميجاهرتز. [ 3 ] يعتمد هذا الطراز على لوحة المعالج IP20، التي تحتوي على وحدة معالج قابلة للإزالة (PM1 أو PM2) تضم معالج R4000 (100  ميجاهرتز) أو R4400 (100  ميجاهرتز أو 150  ميجاهرتز) الذي يُنفذ مجموعة تعليمات MIPS-III. تستخدم لوحة IP20 وحدات SIMM قياسية ذات 72 طرفًا مع خاصية التكافؤ، وتحتوي على 12 فتحة SIMM بسعة إجمالية قصوى تبلغ 384  ميجابايت من ذاكرة الوصول العشوائي (RAM). [ 4 ]

تُستخدم وحدة معالجة الإشارات الرقمية Motorola 56000 DSP لإدخال/إخراج الصوت، مما يوفر صوتًا رباعي القنوات بجودة 16 بت. يدعم الجهاز اتصال الإيثرنت عبر شريحة SEEQ 80C03 المقترنة بوحدة التحكم الطرفية عالية الأداء (HPC)، والتي توفر محرك الوصول المباشر إلى الذاكرة (DMA ). تتكامل وحدة التحكم الطرفية عالية الأداء (HPC) بشكل أساسي بين ناقل GIO والإيثرنت، وواجهة SCSI (شريحة WD33C93)، ووحدة معالجة الإشارات الرقمية 56000. يتم تنفيذ واجهة ناقل GIO بواسطة وحدة التحكم في واجهة المعالج (PIC) على IP12 ووحدة التحكم في الذاكرة (MC) على IP20.

يمكن إرجاع جزء كبير من تصميم الأجهزة إلى سلسلة SGI IRIS 4D /3x، التي تشترك في نفس وحدة تحكم الذاكرة ، وشبكة إيثرنت ، وواجهة SCSI ، ووحدة معالجة الإشارات الرقمية (DSP) الاختيارية، مع جهاز IP12 Indigo. تُعتبر أجهزة 4D/30 و4D/35 وIndigo R3000 جميعها أجهزة IP12 وتعمل بنفس نواة IRIX. يُعد Indigo R3000 في الواقع نسخة مُخفّضة التكلفة من 4D/35 بدون ناقل VME. يدعم معالج PIC ناقل توسعة VME (المستخدم في سلسلة 4D/3x) وفتحات توسعة GIO (المستخدمة في Indigo). في جميع أنظمة IP12 وIP20 وIP22/IP24 (انظر SGI Indigo2 )، يتصل نظام الحوسبة عالية الأداء (HPC) بناقل GIO.

خيارات الرسومات

الرسومات التوضيحية للدخول

بالنسبة لرسومات الإدخال، تأتي وحدة تخزين الإطارات الملونة ذات 8 بت [ 5 ] بثلاثة إصدارات. يستخدم أحدها ناقل توسيع GIO الخاص بالنظام. ويستخدم إصدار آخر اللوحة الخلفية الرئيسية مثل خيارات الرسومات XS وXZ وElan. أما الإصدار الأخير فهو نفسه، ولكنه يضيف مخرج فيديو ثانيًا، مما يمنح الكمبيوتر إمكانية عرض شاشتين.

رسومات XS

يحتوي خيار XS Graphics في جهاز Indigo على محرك هندسي واحد GE7 (GE)، ومحرك رسوميات نقطية RE3، ومحرك أوامر HQ2، وVC1، وXMAP5. وهو مثالي لعمليات الإطارات السلكية منخفضة التكلفة، مقارنةً بالخيارات الأقوى والأكثر تكلفة للرسومات المزخرفة. [ 5 ] كجزء من سلسلة Express للرسومات من SGI، تم إنتاج أربعة خيارات XS Graphics لجهاز Indigo: يوفر XS-8 ألوانًا بدقة 8 بت، مع وحدة ذاكرة فيديو VM2 واحدة؛ ويضيف XS-Z مخزن ZB-4 Z المؤقت؛ ويضيف XS-24 وحدتي VM2 ويوفر 24 بتًا للألوان و32 بتًا للسطوع؛ ويضيف XS-24Z مخزن Z المؤقت.

رسومات XZ

يُعد خيار الرسومات XZ أيضًا جزءًا من سلسلة رسومات Express من SGI. وهو مشابه لـ XS-24z، ولكنه يتضمن شريحة ASIC ثانية لمحرك GE7 Geometry Engine، مما يضاعف أداءه الهندسي.

إيلان جرافيكس

يُعد هذا الخيار الرسومي الأعلى أداءً لجهاز Indigo، وهو جزء من سلسلة Express الرسومية من SGI. يشبه XS-24z وXZ، ولكنه مزود بأربعة معالجات GE7 Geometry Engine ASIC، مما يمنحه ضعف أداء خيار XZ. [ 4 ] [ 6 ]

نظام التشغيل

صُمم جهاز Indigo لتشغيل نظام IRIX ، وهو إصدار SGI من نظام Unix . [ 2 ] تدعم أجهزة Indigo المزودة بمعالجات R3000 حتى إصدار IRIX 5.3، ويمكن لأجهزة Indigo المزودة بمعالج R4000 أو R4400 تشغيل إصدار IRIX 6.5.22.

بالإضافة إلى ذلك، يدعم نظام التشغيل المجاني الشبيه بنظام يونكس NetBSD كلاً من IP12 و IP20 Indigos كجزء من منفذ sgimips. [ 7 ]

الجدول الزمني لـ SGI

SGI VirtuSGI PrismSGI Origin 3000 and Onyx 3000Origin 2000SGI ChallengeOnyx 300Onyx 2SGI OnyxSGI CrimsonSGI AltixSGI Origin 200SGI Indigo² and Challenge MSGI TezroSGI Octane2SGI OctaneSGI Indigo² and Challenge MSGI IRIS 4DSGI FuelSGI IndigoSGI IRIS 4DSGI O2SGI O2SGI IndySGI IRIS 4DSGI IRISSGI IRISSGI IRISVisual WorkstationSGI IRISSGI IRIS

ظهر جهاز Indigo في فيلم Jurassic Park كنظام عرض رسومات لشخصية أرنولد التي يؤديها صامويل إل. جاكسون ، ومحطته لعرض الرسومات لأنظمة التحكم في الحديقة. وقد تم ربطه بجهاز Macintosh Quadra 700. [ 8 ]
