وصلة وشاح

وصلة التداخل ، أو وصلة التداخل ، هي طريقة لربط قطعتين من طرفيهما في أعمال النجارة أو الحدادة . ^{[ 1 ]} تُستخدم وصلة التداخل عندما لا يتوفر المعدن المراد ربطه بالطول المطلوب. وهي بديل لوصلات أخرى مثل وصلة التماس ووصلة التوصيل ، وغالبًا ما تُفضّل عليها في أعمال النجارة لأنها تُنتج خط غراء غير مرئي تقريبًا.

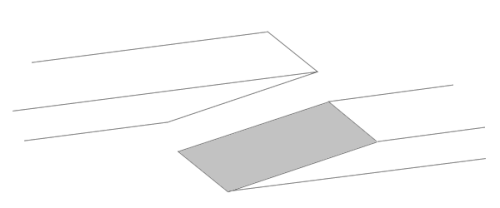

تُشكّل الوصلة بقطع نهايات مدببة متقابلة على كل قطعة، ثم تُركّب معًا. عند العمل بالخشب ، يُوفّر هذا سطحًا أفضل للصق بين ألياف الخشب ، مما يُنتج وصلة أقوى من تلك التي تُحققها وصلة التماس البسيطة. تُقطع الأطراف المدببة عادةً بزاوية تتراوح بين 1:8 و1:10. تُشذّب نهايات وصلة التداخل البسيطة لتُصبح مدببة ، مما يُساعد على إخفاء الوصلة في العمل النهائي، بينما في أنواع أخرى من وصلات التداخل، تُقطع النهايات غالبًا لتُصبح "طرفًا" غير حاد يُلامس حافةً مُطابقة في القطعة المُقابلة.

في حالة استخدام وصلات مائلة في ترميم الطائرات القديمة، فإن معظم الدول المتقدمة لن تصدر شهادة صلاحية للطيران إلا إذا استخدمت جميع هذه الوصلات زاوية لا تقل عن 1:8.

يمكن تحديد أقصى قوة محورية لقطعتين متصلتين بمادة لاصقة بسهولة باستخدام معادلتين يمكن اشتقاقهما من هندسة المسألة بتقسيم مركبة القوة المحورية إلى قوة شد وقوة قص عمودية وموازية لوصلة التداخل. يُفترض أن مقاومة القص تساوي σ/2. يجب تعديل المعادلات التالية إذا كانت مقاومة القص أكبر من σ/2. المعادلتان اللتان تعطيان أقصى قوة محورية هما F=σ/sin(α)^2 و F=σ/sin(2α)، حيث α هي الزاوية من الأفقي إلى الوصلة. يجب حساب كلتا المعادلتين للمسألة المعطاة، والقيمة الأصغر لـ F هي مقدار أقصى قوة محورية مسموح بها. تأخذ المعادلة الأولى في الاعتبار الفشل الناتج عن الشد، بينما تأخذ المعادلة الثانية في الاعتبار الفشل الناتج عن القص. يجب ملاحظة بعض الزوايا الخاصة أو مقارنة رسوم المعادلتين على نفس الرسم البياني. تكون الوصلة في أضعف حالاتها عند زاوية α=90° بسبب حدود الشد، وعند 45° بسبب حدود القص. مع ذلك، تكون الوصلة عند α=45° أقوى من α=90° إذا كانت مقاومة القص أكبر من σ/2. وتكون الوصلة في أقوى حالاتها بين هاتين الزاويتين عند 63.4°. وتزداد قوة الوصلة عن 63.4° عند 25.4°. عند زاوية ضحلة كفاية، تستمر قوة الوصلة في الازدياد، ويحدث الفشل في أي مكان بين القطعتين، وغالبًا خارج الوصلة.

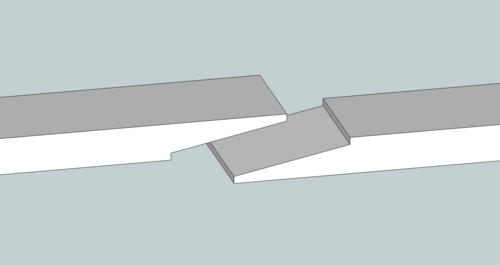

في النجارة، توجد فئتان مختلفتان تمامًا من وصلات التداخل، بناءً على ما إذا كانت تحتوي على أسطح متشابكة أم لا. وصلة التداخل البسيطة عبارة عن سطحين مستويين يلتقيان بزاوية بالنسبة لمحور قطعة الخشب المراد وصلها، وتعتمد كليًا على مواد لاصقة و/أو مثبتات ميكانيكية (مثل البراغي أو المسامير أو الصواميل) لتوفير القوة. أما وصلات التداخل المتشابكة ، مثل وصلات التداخل المعقوفة أو ذات المفتاح أو ذات النتوءات، فتُوفر درجات متفاوتة من قوة الشد والضغط، مع أن معظمها لا يزال يعتمد على التثبيت الميكانيكي لإبقاء الوصلة مغلقة.

لا يُفضّل استخدام الوشاح البسيط عندما تكون المتانة مطلوبة، لذا يُستخدم غالبًا في التطبيقات الزخرفية، مثل تركيب الزخارف أو القوالب. ويمكن أن يُحسّن استخدام المواد اللاصقة الحديثة عالية القوة الأداء الهيكلي للوشاح البسيط بشكل كبير.

يُعدّ وصلة الخطاف المفتاحية شائعة في بناء السفن والقوارب ، ^{[ 2 ]} وكذلك في بناء الهياكل الخشبية والجسور الخشبية. في الأخشاب الكبيرة كهذه، تُثبّت الوصلة دائمًا تقريبًا بمسامير نافذة، وغالبًا ما تُدعّم خارجيًا بألواح حديدية أو فولاذية ، و/أو أشرطة ربط.

يمكن استخدام وصلة مائلة لمعالجة المشاكل الناتجة عن قص لوح قصير جدًا. يُقطع اللوح إلى نصفين بشكل مدبب، مما ينتج عنه وصلة مائلة. عند لصق الوصلة، تُمرر الأجزاء المدببة على بعضها بحيث لا يكون الجزآن متوازيين، مما يجعل اللوح أطول. بعد جفاف الغراء، يُسوّى اللوح حتى يصبح سمكه متساويًا، فينتج لوح أطول ولكنه أرق قليلًا.

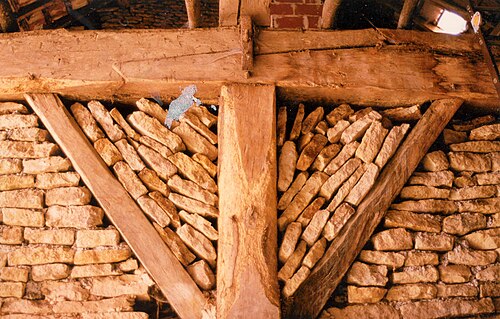

في مجال بناء الهياكل الخشبية التقليدية ، تُستخدم أنواع عديدة من وصلات التداخل لربط الأخشاب.
