الانكسار الزلزالي

الانكسار الزلزالي مبدأ جيوفيزيائي تحكمه قوانين سنيل للانكسار . وتعتمد طريقة الانكسار الزلزالي على انكسار الموجات الزلزالية بواسطة طبقات الصخور أو التربة لتحديد خصائص الظروف الجيولوجية تحت السطحية والبنية الجيولوجية .

يُستغل الانكسار الزلزالي في الجيولوجيا الهندسية ، والهندسة الجيوتقنية، والجيوفيزياء الاستكشافية . وتُجرى عمليات المسح الزلزالي ( الخطوط الزلزالية ) باستخدام مجموعة من أجهزة قياس الزلازل أو الجيوفونات ومصدر طاقة.

تعتمد هذه الطرق على حقيقة أن الموجات الزلزالية تختلف في سرعتها باختلاف أنواع التربة أو الصخور. تنكسر هذه الموجات عند عبورها الحدود الفاصلة بين أنواع (أو ظروف) التربة أو الصخور المختلفة. تُمكّن هذه الطرق من تحديد أنواع التربة العامة والعمق التقريبي لحدود الطبقات، أو للصخور الأساسية .

يقيس انكسار الموجة الأولية (P) الموجة الانضغاطية الناتجة عن مصدر زلزالي يقع على مسافة معلومة من المصفوفة. تتولد هذه الموجة عن طريق ضرب صفيحة ضاربة عموديًا بمطرقة ثقيلة ، أو إطلاق قاذفة صواريخ زلزالية في الأرض، أو تفجير شحنة متفجرة في الأرض. ولأن الموجة الانضغاطية هي أسرع الموجات الزلزالية ، يُشار إليها أحيانًا بالموجة الأولية ، وعادةً ما يسهل تمييزها في التسجيل الزلزالي مقارنةً بالموجات الزلزالية الأخرى.

يقيس انكسار الموجة S الموجة القصية الناتجة عن مصدر زلزالي يقع على مسافة معلومة من المصفوفة. تتولد هذه الموجة نتيجة اصطدام جسم ما بسطح الأرض أفقيًا، مما يُحدث موجة قصية. ولأن الموجة القصية هي ثاني أسرع موجة، يُشار إليها أحيانًا بالموجة الثانوية . وبالمقارنة مع موجة الضغط، فإن سرعة الموجة القصية تُقارب نصف سرعة موجة الضغط (مع احتمال اختلاف كبير عن هذا التقدير) اعتمادًا على الوسط المحيط.

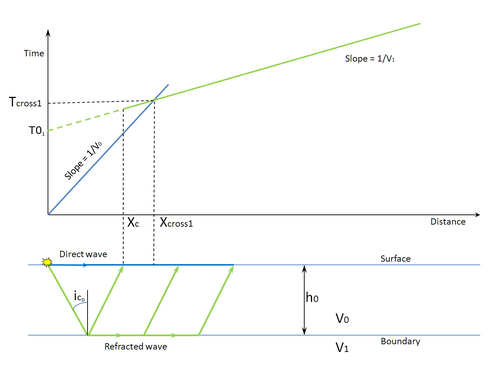

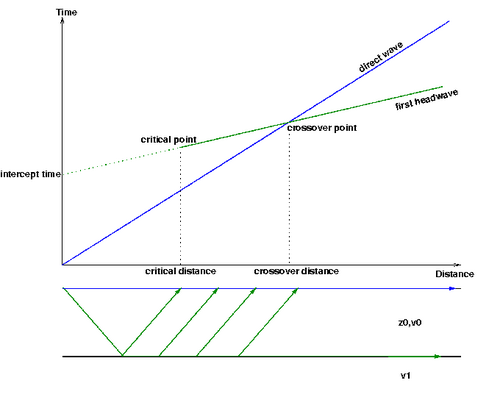

i _{c 0} - الزاوية الحرجة V ₀ - سرعة الطبقة الأولى V ₁ - سرعة الطبقة الثانية h ₀ - سمك الطبقة الأولى T0 ₁ - نقطة التقاطع

${\displaystyle i_{c_{0}}=asin\left({V_{0} \over V_{1}}\right)}$

${\displaystyle T={2h_{0}cos(i_{c_{0}}) \over V_{0}}+{X \over V_{1}}=T0_{1}+{X \over V_{1}}}$

${\displaystyle h_{0}={T0_{1}V_{0} \over 2cos(i_{c})}}$

${\displaystyle h_{0}={X_{cross_{1}} \over 2}{\sqrt {V_{1}-V_{0} \over V_{1}+V_{0}}}}$

${\displaystyle h_{n}={V_{n} \over cos(i_{n})}\left({T0_{n+1} \over 2}-\sum _{j=0}^{n-1}{h_{j}{\sqrt {{1 \over V_{j}^{2}}-{1 \over V_{j+1}^{2}}}}}\right)}$

• طريقة التبادل العامة
• طريقة الجمع والطرح
• نمذجة انعكاس الانكسار ( التصوير المقطعي الانكساري )
• محاكاة مونت كارلو
• الخوارزميات الجينية

تم تطبيق الانكسار الزلزالي بنجاح على توصيف مخلفات التعدين من خلال عمليات عكسية طوبوغرافية لأوقات انتقال الموجات P و S. ^{[ 1 ]}
