SCSI المرفق التسلسلي

الموسوعة الحرة

في مجال الحوسبة ، يُعدّ بروتوكول SAS ( Serial Attached SCSI ) بروتوكولًا تسلسليًا من نقطة إلى نقطة ، ينقل البيانات من وإلى أجهزة تخزين الحاسوب ، مثل محركات الأقراص الصلبة ، ومحركات الحالة الصلبة ، ومحركات الأشرطة . يحلّ SAS محلّ تقنية ناقل Parallel SCSI (Parallel Small Computer System Interface، والتي تُنطق عادةً "سكازي" [ 3 ] [ 4 ] ) الأقدم، والتي ظهرت لأول مرة في منتصف ثمانينيات القرن الماضي. يستخدم SAS، مثل سابقه، مجموعة أوامر SCSI القياسية . يوفر SAS توافقًا اختياريًا مع Serial ATA (SATA)، الإصدار 2 والإصدارات الأحدث. يسمح هذا بتوصيل محركات SATA بمعظم لوحات SAS الخلفية أو وحدات التحكم. أما العكس، أي توصيل محركات SAS بلوحات SATA الخلفية، فهو غير ممكن. [ 5 ]

تقوم اللجنة الفنية T10 التابعة للجنة الدولية لمعايير تكنولوجيا المعلومات (INCITS) بتطوير وصيانة بروتوكول SAS؛ وتقوم جمعية SCSI التجارية (SCSITA) بالترويج لهذه التقنية.

مقدمة

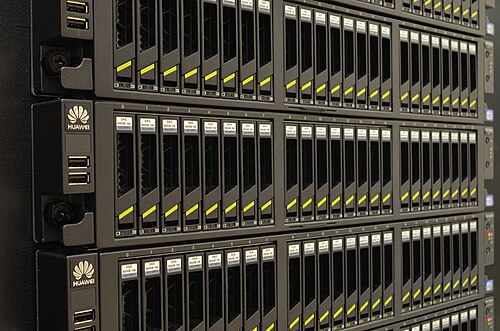

خوادم تخزين تحتوي على 24 قرص صلب SAS لكل خادم

يتكون نظام SCSI التسلسلي المرفق النموذجي من المكونات الأساسية التالية:

  1. المُبادر : جهاز يُنشئ طلبات خدمة الجهاز وإدارة المهام ليتم معالجتها بواسطة جهاز مُستهدف ، ويتلقى استجابات لنفس الطلبات من أجهزة مُستهدفة أخرى. قد يتم توفير المُبادرات كمكون مُدمج على اللوحة الأم (كما هو الحال مع العديد من اللوحات الأم المُخصصة للخوادم) أو كمُحول ناقل مضيف إضافي .
  2. الهدف : جهاز يحتوي على وحدات منطقية ومنافذ هدف، يستقبل طلبات خدمة الجهاز وإدارة المهام للمعالجة ، ويرسل استجابات لنفس الطلبات إلى أجهزة المُرسِل. قد يكون جهاز الهدف قرصًا صلبًا أو نظام مصفوفة أقراص .
  3. نظام فرعي لتوصيل الخدمة : هو جزء من نظام الإدخال/الإخراج الذي ينقل المعلومات بين المُرسِل والمُستقبِل. عادةً ما تتكون هذه الأنظمة الفرعية من كابلات تربط المُرسِل والمُستقبِل، سواءً مع أو بدون موسعات ولوحات توصيل خلفية.
  4. الموسعات : أجهزة تشكل جزءًا من نظام فرعي لتقديم الخدمة وتسهل الاتصال بين أجهزة SAS. تسهل الموسعات توصيل أجهزة SAS الطرفية المتعددة بمنفذ بدء واحد. [ 6 ]

تاريخ

  • SAS-1: [ 7 ] 3.0  جيجابت/ثانية، تمت الموافقة على المعيار في عام 2004
    • SAS-1.1: [ 8 ] تمت الموافقة على المعيار في عام 2006
  • SAS-2: [ 9 ] 6.0  جيجابت/ثانية، تمت الموافقة على المعيار في عام 2010
    • SAS-2.1: [ 10 ] تمت الموافقة على المعيار في عام 2011
  • SAS-3: [ 11 ] 12.0  جيجابت/ثانية، تمت الموافقة على المعيار في عام 2014
  • SAS-4: [ 12 ] 22.5  جيجابت/ثانية (يُطلق عليها "24G")، معيار تمت الموافقة عليه في عام 2019
    • SAS-4.1: [ 13 ] (يُطلق عليه اسم "24G+") تمت الموافقة عليه في عام 2023
  • مسودة SAS-5: [ 14 ] تحسينات على SAS-4 مع تعريفات موصلات إضافية للتوافق مع عوامل الشكل الجديدة ولتحسين سلامة الإشارة، بدأ التطوير في مايو 2018

تحديد الهوية والمعالجة

نطاق SAS هو نسخة SAS من نطاق SCSI ، ويتألف من مجموعة من أجهزة SAS التي تتواصل فيما بينها عبر نظام فرعي لتقديم الخدمات. لكل منفذ SAS في نطاق SAS مُعرّف منفذ SCSI يُعرّف المنفذ بشكل فريد ضمن نطاق SAS، وهو الاسم العالمي (WWN) . يُعيّن هذا الاسم من قِبل مُصنّع الجهاز، تمامًا مثل عنوان MAC لجهاز إيثرنت ، وعادةً ما يكون فريدًا على مستوى العالم. تستخدم أجهزة SAS مُعرّفات المنافذ هذه لتوجيه الاتصالات فيما بينها.

بالإضافة إلى ذلك، يمتلك كل جهاز SAS اسم جهاز SCSI، وهو ما يُعرّف جهاز SAS بشكل فريد عالميًا. لا نرى عادةً أسماء الأجهزة هذه لأن مُعرّفات المنافذ غالبًا ما تُعرّف الجهاز بشكل كافٍ.

للمقارنة، في بروتوكول SCSI المتوازي، يكون مُعرّف SCSI هو مُعرّف المنفذ واسم الجهاز. أما في بروتوكول Fibre Channel ، فيكون مُعرّف المنفذ هو WWPN واسم الجهاز هو WWNN.

في بروتوكول SAS، يأخذ كل من مُعرّف منفذ SCSI واسم جهاز SCSI شكل عنوان SAS ، وهو قيمة 64 بت، عادةً بتنسيق NAA IEEE المُسجّل. يُشار أحيانًا إلى مُعرّف منفذ SCSI على أنه عنوان SAS للجهاز، وذلك بسبب الالتباس. ويُطلق البعض على عنوان SAS اسم الاسم العالمي (WWN)، لأنه يُشابه إلى حد كبير WWN في بروتوكول Fibre Channel. بالنسبة لجهاز توسيع SAS، يكون مُعرّف منفذ SCSI واسم جهاز SCSI هما نفس عنوان SAS.

Nearline SAS

تتميز محركات أقراص SAS القريبة (المختصرة إلى NL-SAS ، وتُسمى أحيانًا محركات أقراص SAS متوسطة المدى ) بواجهة SAS، ولكن برأس قراءة/كتابة ووسائط وسرعة دوران مماثلة لمحركات أقراص SATA التقليدية من فئة المؤسسات، لذا فهي أقل تكلفة من محركات أقراص SAS الأخرى. وبالمقارنة مع محركات SATA، تتمتع محركات أقراص NL-SAS بالمزايا التالية: [ 15 ] : 20

  • منافذ مزدوجة تسمح بمسارات احتياطية
  • إمكانية توصيل جهاز بأجهزة كمبيوتر متعددة
  • مجموعة أوامر SCSI الكاملة
  • لا حاجة لاستخدام بروتوكول Serial ATA Tunneling Protocol (STP)، وهو ضروري لتوصيل محركات الأقراص الصلبة SATA بوحدة تحكم SAS HBA . [ 15 ] : 16
  • لا حاجة لبطاقات التوصيل البيني SATA ، وهي ضرورية لتوفير توافر عالٍ ثنائي المنافذ ظاهريًا لمحركات الأقراص الصلبة SATA. [ 15 ] : 17
  • عمق أكبر لقوائم الأوامر

مقارنة مع SCSI المتوازي

  • يعمل ناقل SAS بنظام الاتصال المباشر بين نقطتين، بينما يعمل ناقل SCSI بنظام الاتصال متعدد النقاط . يتصل كل جهاز SAS بوصلة مخصصة بالمُهيئ، إلا في حالة استخدام مُوسِّع. إذا كان مُهيئ واحد متصلاً بهدف واحد، فلا مجال للتنازع ؛ أما مع SCSI المتوازي، فقد يتسبب هذا الوضع نفسه في حدوث تنازع.
  • لا توجد مشاكل في إنهاء SAS ولا تتطلب حزم إنهاء مثل SCSI المتوازي.
  • نظام SAS يزيل انحراف الساعة .
  • يسمح SAS بما يصل إلى 65535 جهازًا من خلال استخدام وحدات التوسعة، بينما يحتوي Parallel SCSI على حد أقصى يبلغ 8 أو 16 جهازًا على قناة واحدة.
  • تتيح تقنية SAS سرعة نقل بيانات أعلى (تدعم SAS-1 وSAS-2 وSAS-3 وSAS-4 نطاقات ترددية للبيانات تبلغ 3 و6 و12 و24  جيجابت/ثانية على التوالي) [ 16 ] مقارنةً بمعظم معايير SCSI المتوازية. تحقق SAS هذه السرعات على كل اتصال بين المُرسِل والهدف، مما يؤدي إلى إنتاجية أعلى، بينما تتشارك SCSI المتوازية السرعة عبر ناقل البيانات متعدد النقاط بالكامل.
  • تتميز أجهزة SAS بمنافذ مزدوجة، مما يسمح بوجود لوحات خلفية زائدة أو إدخال/إخراج متعدد المسارات ؛ وتشار إلى هذه الميزة عادةً باسم SAS ثنائي النطاق . [ 17 ]
  • يمكن لوحدات تحكم SAS الاتصال بأجهزة SATA، إما عن طريق الاتصال المباشر باستخدام بروتوكول SATA الأصلي أو من خلال موسعات SAS باستخدام بروتوكول Serial ATA Tunneling Protocol (STP).
  • يستخدم كل من SAS و SCSI المتوازي مجموعة أوامر SCSI .

مقارنة مع SATA

لا يوجد فرق مادي يُذكر بين SAS و SATA. [ 18 ]

  • يوفر بروتوكول SAS إمكانية وجود عدة جهات بدء في نطاق SAS، بينما لا يحتوي بروتوكول SATA على بند مماثل. [ 18 ]
  • توفر معظم محركات أقراص SAS ميزة ترتيب الأوامر الموسومة ، بينما توفر معظم محركات أقراص SATA الأحدث ميزة ترتيب الأوامر الأصلية . [ 18 ]
  • تستخدم SATA مجموعة أوامر مبنية على مجموعة أوامر ATA المتوازية ، ومُوسّعة لتشمل ميزات مثل ترتيب الأوامر الأصلي، والتوصيل السريع، وTRIM. بينما تستخدم SAS مجموعة أوامر SCSI، التي تتضمن نطاقًا أوسع من الميزات مثل استعادة الأخطاء، والحجز، واستعادة الكتل. تقتصر أوامر ATA الأساسية على وحدات التخزين ذات الوصول المباشر فقط. مع ذلك، يمكن تمرير أوامر SCSI عبر ATAPI [ 18 ] لأجهزة مثل محركات الأقراص المضغوطة /أقراص DVD.
  • تتيح تقنية SAS إمكانية الإدخال/الإخراج متعدد المسارات للأجهزة، بينما لا تتيحها تقنية SATA (قبل الإصدار 2.0 ). [ 18 ] ووفقًا للمواصفات،  تستخدم تقنية SATA 2.0 مُضاعِفات المنافذ لتوسيع نطاقها، وقد قام بعض مُصنّعي مُضاعِفات المنافذ بتطبيق تقنية الإدخال/الإخراج متعدد المسارات باستخدام مُضاعِفات المنافذ.
  • يتم تسويق SATA كخليفة عام لتقنية ATA المتوازية، وقد أصبحشائع في سوق المستهلكين، بينما يستهدف نظام SAS الأكثر تكلفة تطبيقات الخوادم الحيوية. [ 19 ]
  • تستخدم عملية استعادة الأخطاء والإبلاغ عنها في SAS أوامر SCSI، التي تتمتع بوظائف أكثر من أوامر ATA SMART المستخدمة في محركات أقراص SATA. [ 18 ]
  • تستخدم تقنية SAS جهد إشارة أعلى (800-1600  مللي فولت للإرسال، و275-1600  مللي فولت للاستقبال ) مقارنةً بتقنية SATA (400-600  مللي فولت للإرسال، و325-600  مللي فولت للاستقبال ). يوفر الجهد الأعلى (من بين مزايا أخرى) إمكانية استخدام SAS في لوحات التوصيل الخلفية للخوادم. [ 18 ]
  • بسبب جهد الإشارة الأعلى، يمكن لـ SAS استخدام كابلات يصل طولها إلى 10 أمتار (33 قدمًا) ، بينما يبلغ الحد الأقصى لطول كابل SATA مترًا واحدًا (3.3 قدمًا) أو مترين (6.6 قدمًا) لـ eSATA . [ 18 ]
  • تُعدّ SAS ثنائية الاتجاه بالكامل ، بينما تُعدّ SATA ثنائية الاتجاه جزئيًا . تستطيع طبقة نقل SAS نقل البيانات بكامل سرعة الرابط في كلا الاتجاهين في آنٍ واحد، لذا يُمكن لأمر SCSI المُنفّذ عبر الرابط نقل البيانات من وإلى الجهاز في وقت واحد. مع ذلك، ونظرًا لندرة أوامر SCSI التي تُتيح ذلك، ولأن رابط SAS يجب أن يُخصّص لأمر واحد في كل مرة، فإن هذه الميزة لا تُشكّل عمومًا ميزةً مع جهاز واحد. [ 20 ]

صفات

التفاصيل الفنية

يُحدد معيار SCSI التسلسلي المرفق عدة طبقات (مرتبة من الأعلى إلى الأدنى): طبقة التطبيق، طبقة النقل، طبقة المنفذ، طبقة الربط، الطبقة الفيزيائية، والطبقة الفيزيائية. ويتضمن معيار SCSI التسلسلي المرفق ثلاثة بروتوكولات نقل:

  • بروتوكول SCSI التسلسلي (SSP) - للاتصال على مستوى الأوامر مع أجهزة SCSI.
  • بروتوكول النفق التسلسلي ATA (STP) - للاتصال على مستوى الأوامر مع أجهزة SATA.
  • بروتوكول إدارة التسلسل (SMP) - لإدارة نسيج SAS.

بالنسبة لطبقتي الربط والطبقة الفيزيائية ، تحدد SAS بروتوكولها الفريد الخاص بها.

على مستوى الطبقة الفيزيائية ، يحدد معيار SAS الموصلات ومستويات الجهد. تتوافق الخصائص الفيزيائية لأسلاك وإشارات SAS مع خصائص SATA، بل وتتبعها بشكل عام حتى  سرعة 6 جيجابت/ثانية، على الرغم من أن SAS يحدد مواصفات إشارة فيزيائية أكثر دقة، بالإضافة إلى نطاق أوسع مسموح به لفرق الجهد التفاضلي، بهدف السماح باستخدام كابلات أطول. في حين اعتمد معيارا SAS-1.0 وSAS-1.1 خصائص الإشارة الفيزيائية لـ SATA بسرعة 3  جيجابت/ثانية مع ترميز 8b/10b ، أدى تطوير SAS-2.0 لسرعة 6  جيجابت/ثانية إلى تطوير سرعة مكافئة لـ SATA. وفي عام 2013،  ظهرت سرعة 12 جيجابت/ثانية في مواصفات SAS-3. [ 21 ] من المقرر أن يقدم معيار SAS-4  إشارات بسرعة 22.5 جيجابت/ثانية مع نظام تشفير أكثر كفاءة 128 بت/150 بت لتحقيق معدل بيانات قابل للاستخدام يبلغ 2400  ميجابايت/ثانية مع الحفاظ على التوافق مع 6 و12  جيجابت/ثانية. [ 22 ]

بالإضافة إلى ذلك، تستفيد تقنية SCSI Express من بنية PCI Express التحتية لتوصيل أجهزة SCSI مباشرةً عبر واجهة أكثر شمولية. [ 23 ]

بنيان

بنية طبقات SAS

تتكون بنية SAS من ست طبقات:

  • الطبقة الفيزيائية:
    • يحدد الخصائص الكهربائية والفيزيائية
    • نقل الإشارات التفاضلية
    • أنواع متعددة من الموصلات:
      • SFF -8482 - متوافق مع SATA
      • موصلات داخلية رباعية المسارات: SFF-8484، SFF-8087، SFF-8643
      • موصلات خارجية رباعية المسارات: SFF-8470، SFF-8088، SFF-8644
  • الطبقة الفيزيائية:
  • طبقة الربط:
    • إدراج وحذف العناصر الأساسية لمطابقة تباين سرعة الساعة
    • التشفير البدائي
    • تشفير البيانات لتقليل التداخل الكهرومغناطيسي
    • إنشاء وتفكيك الروابط الأصلية بين أهداف SAS والمبادرين
    • إنشاء وفصل الاتصالات النفقية بين مُهيئات SAS وأهداف SATA المتصلة بموسعات SAS
    • إدارة الطاقة (مقترحة لـ SAS-2.1)
  • طبقة المنفذ:
    • دمج عدة وحدات PHY لها نفس العناوين في منافذ واسعة
  • طبقة النقل:
    • يحتوي على ثلاثة بروتوكولات نقل:
      • بروتوكول SCSI التسلسلي (SSP): للاتصال على مستوى الأوامر مع أجهزة SCSI
      • بروتوكول Serial ATA Tunneled Protocol (STP): للاتصال على مستوى الأوامر مع أجهزة SATA
      • بروتوكول إدارة التسلسل (SMP): لإدارة بنية SAS
  • طبقة التطبيق

الطوبولوجيا

قد يتصل المُبادر مباشرةً بالهدف عبر طبقة فيزيائية واحدة أو أكثر (يُطلق على هذا الاتصال اسم منفذ سواء كان يستخدم طبقة فيزيائية واحدة أو أكثر، على الرغم من أن مصطلح المنفذ الواسع يُستخدم أحيانًا للاتصال متعدد الطبقات الفيزيائية).

موسعات SAS

تُسهّل مُوسّعات SCSI المُلحقة بالتسلسل (موسّعات SAS) الاتصال بين عدد كبير من أجهزة SAS. تحتوي هذه الموسّعات على منفذين أو أكثر للتوسيع الخارجي. ويحتوي كل موسّع على منفذ واحد على الأقل لبروتوكول إدارة SAS (SAM) لأغراض الإدارة، وقد يحتوي على أجهزة SAS مُدمجة. على سبيل المثال، قد يتضمن الموسّع منفذًا لبروتوكول SCSI التسلسلي للوصول إلى جهاز طرفي. لا يُعدّ الموسّع ضروريًا لربط مُهيّئ SAS بالهدف، ولكنه يسمح لمُهيّئ واحد بالتواصل مع عدد أكبر من أهداف SAS/SATA. ويمكن تشبيه الموسّع بمُبدّل شبكة في شبكة، حيث يربط أنظمة متعددة باستخدام منفذ واحد.

حدد معيار SAS 1 نوعين من الموسعات؛ ومع ذلك، فقد أسقط معيار SAS-2.0 التمييز بينهما، لأنه خلق قيودًا طوبولوجية غير ضرورية دون أي فائدة محققة:

  • يُتيح مُوسِّع الحافة الاتصال بما يصل إلى 255 عنوان SAS، مما يسمح لمُهيئ SAS بالتواصل مع هذه الأجهزة الإضافية. يُمكن لمُوسِّعات الحافة إجراء توجيه الجداول المباشر والتوجيه الطرحي. (للاطلاع على شرح مُوجز لآليات التوجيه هذه، انظر أدناه). بدون مُوسِّع التفرع، يُمكنك استخدام مُوسِّعين للحافة كحد أقصى في نظام فرعي للتسليم (لأنك تقوم بتوصيل منفذ التوجيه الطرحي لهذين المُوسِّعين معًا، ولا يُمكنك توصيل المزيد من المُوسِّعات). تُحل مُوسِّعات التفرع هذه المشكلة.
  • يمكن لموسع الشبكة توصيل ما يصل إلى 255 مجموعة من موسعات الحافة، تُعرف باسم مجموعة أجهزة موسعات الحافة ، مما يسمح بمعالجة عدد أكبر من أجهزة SAS. يتصل منفذ التوجيه الطرحي لكل موسع حافة بالمنفذ الفيزيائي لموسع الشبكة. لا يستطيع موسع الشبكة إجراء التوجيه الطرحي، بل يقتصر دوره على إعادة توجيه طلبات التوجيه الطرحي إلى موسعات الحافة المتصلة به.

يُمكّن التوجيه المباشر الجهاز من تحديد الأجهزة المتصلة به مباشرةً. أما توجيه الجدول فيُحدد الأجهزة المتصلة بالموسعات المتصلة بطبقة PHY الخاصة بالجهاز. ويُستخدم التوجيه الطرحي عندما يتعذر العثور على الأجهزة في الفرع الفرعي الذي ينتمي إليه الجهاز، حيث يُحوّل الطلب إلى فرع مختلف تمامًا.

تُستخدم موسعات الشبكة لتمكين إنشاء بنى ربط أكثر تعقيدًا. تُساعد هذه الموسعات في تبديل الروابط (بدلاً من تبديل الحزم) للأجهزة الطرفية (المُبادرات أو الأهداف). يمكنها تحديد موقع الجهاز الطرفي إما مباشرةً (عندما يكون الجهاز الطرفي متصلاً بها)، أو عبر جدول توجيه (وهو عبارة عن ربط بين مُعرّفات الأجهزة الطرفية والموسع الذي يجب تحويل الرابط إليه في اتجاه المصب لتوجيهه نحو ذلك المُعرّف)، أو عند فشل الطرق السابقة، عبر التوجيه الطرحي: حيث يتم توجيه الرابط إلى موسع واحد متصل بمنفذ توجيه طرحي. إذا لم يكن هناك موسع متصل بمنفذ طرحي، فلن يكون من الممكن الوصول إلى الجهاز الطرفي.

تعمل وحدات التوسعة التي لا تحتوي على وحدات PHY مُهيأة كوحدات توسعة طرحية كوحدات توسعة فرعية، ويمكنها الاتصال بأي عدد من وحدات التوسعة الأخرى. أما وحدات التوسعة التي تحتوي على وحدات PHY طرحية، فيمكنها الاتصال بوحدتي توسعة أخريين كحد أقصى، وفي هذه الحالة يجب أن تتصل بوحدة توسعة واحدة عبر منفذ طرحي، وبالأخرى عبر منفذ غير طرحي.

تحتوي بنى SAS-1.1 المبنية باستخدام موسعات الشبكة عمومًا على عقدة جذرية واحدة في نطاق SAS، باستثناء البنى التي تحتوي على موسعين متصلين عبر منفذ طرحي. في حال وجود موسع، تكون العقدة الجذرية هي الموسع غير المتصل بموسع آخر عبر منفذ طرحي. لذا، إذا وُجد موسع تفرع في التكوين، فلا بد أن يكون هو العقدة الجذرية للنطاق. تحتوي العقدة الجذرية على مسارات لجميع الأجهزة الطرفية المتصلة بالنطاق. تجدر الإشارة إلى أنه مع ظهور توجيه الجداول في SAS-2.0 وقواعد جديدة لتقسيم المناطق من طرف إلى طرف، فإن البنى الأكثر تعقيدًا المبنية على قواعد SAS-2.0 لا تحتوي على عقدة جذرية واحدة.

الموصلات

تتميز موصلات SAS بصغر حجمها مقارنةً بموصلات SCSI المتوازية التقليدية . يوفر SAS-3 عادةً سرعات نقل بيانات تصل إلى 12  جيجابت/ثانية. [ 25 ] يتوفر SAS-4 حاليًا بسرعة تصل إلى 24  جيجابت/ثانية، بينما لا يزال SAS-5 قيد التطوير، وفقًا لـ T10 .

يأتي موصل SAS المادي في عدة أنواع مختلفة: [ 26 ]

الاسم الرمزي [ 27 ]أسماء أخرىخارجي/ داخليدبابيسعدد الأجهزة / المساراتتعليقصورة

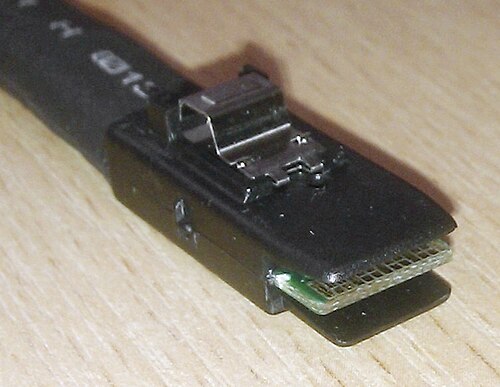

SFF-8086نظام ساس المصغر الداخلي، نظام ساس الداخليداخلي264 أجهزة، 4 مساراتيُعد هذا تطبيقًا أقل شيوعًا لتقنية mSAS الداخلية مقارنةً بإصدار SFF-8087 ذي الـ 36 دائرة. ويُعزى انخفاض عدد المواضع إلى عدم دعمه للنطاقات الجانبية.

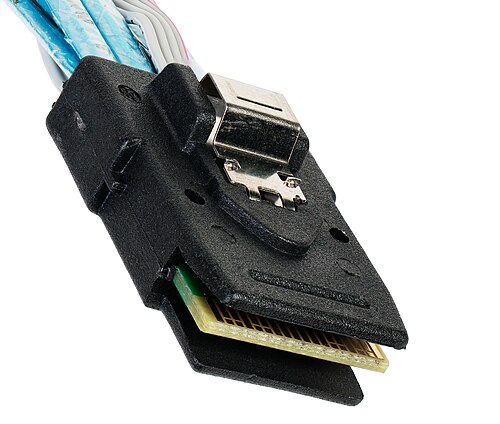

SFF-8087 [ 28 ] [ 29 ]نظام SAS مصغر داخلي، نظام SAS داخلي، نظام iSAS داخلي، نظام iPass داخليداخلي364 أجهزة، 4 مساراتتطبيق غير محمي لـ 36 دائرة من SFF-8086. موصل داخلي Molex iPass ذو عرض مخفض 4×؛  قدرة 12 جيجابت/ثانية.

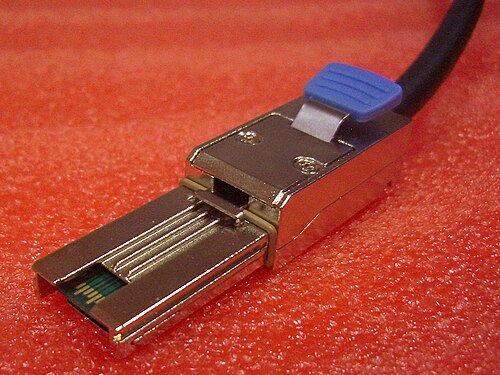

SFF-8088 [ 30 ] [ 31 ]نظام SAS مصغر خارجي، نظام SAS m خارجي، نظام SAS i خارجي، نظام iPass خارجيخارجي264 أجهزة، 4 مساراتتطبيق محمي لـ 26 دائرة من نوع SFF-8086. موصل خارجي Molex iPass ذو عرض مخفض 4×؛  قدرة 12 جيجابت/ثانية.
SFF-8431 [ 32 ] [ 33 ]SFP+خارجي20جهاز واحد ، مسار واحد
SFF-8436 [ 34 ] [ 35 ]QSFP+ ، Quad SFP+خارجي38جهاز واحد، 4 مساراتيُستخدم عادةً مع العديد من أنظمة تخزين NetApp . غالباً ما يُرى مع SFF-8088 أو SFF-8644 في الطرف الآخر؛  قدرة 6 جيجابت/ثانية.

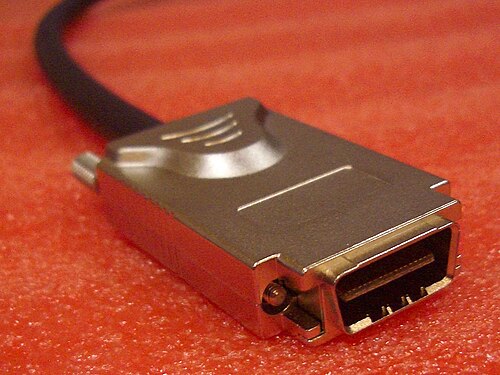

SFF-8470 [ 36 ] [ 37 ]موصل InfiniBand CX4 ، موصل Molex LaneLinkخارجي344 أجهزة، 4 مساراتموصل خارجي عالي الكثافة (يستخدم أيضًا كموصل داخلي).
SFF-8482 [ 38 ] [ 39 ]داخلي29جهاز واحد ، مسار واحدصُمم هذا الشكل ليكون متوافقًا مع SATA، ولكنه يدعم أيضًا أجهزة SAS. يمكن لوحدة تحكم SAS التحكم في محركات أقراص SATA، بينما لا يمكن لوحدة تحكم SATA التحكم في محركات أقراص SAS. تُعرّف الدبابيس السفلية (S1-S7، P1-P11) كما في SATA. أما الدبابيس العلوية (S8-S14) فتُوفر مسارًا إضافيًا للبيانات.

الاتصال الأكثر شيوعًا [ 40 ] لمحركات SAS المتصلة باللوحات الخلفية في الخوادم، أي PowerEdge [ 41 ] و ProLiant [ 42 ]

SFF-8484 [ 43 ] [ 44 ]داخلي32 أو 194 أجهزة، 4 مساراتيتم تحديد الموصل الداخلي عالي الكثافة، والإصدارات ذات المسارين والأربعة مسارات، بواسطة معيار SFF.
SFF-8485 [ 45 ]يحدد SGPIO (امتداد SFF 8484)، وهو بروتوكول وصلة تسلسلية يستخدم عادة لمؤشرات LED.
SFF-8613 [ 46 ] (SFF-8643 [ 47 ] [ 48 ] )Mini-SAS HD، U2 داخليداخلي36جهاز واحد، 4 مساراتMini-SAS HD (تم تقديمه مع SAS 12  جيجابت/ثانية)

يُعرف أيضًا باسم منفذ U.2 [ 49 ] جنبًا إلى جنب مع SFF-8639.

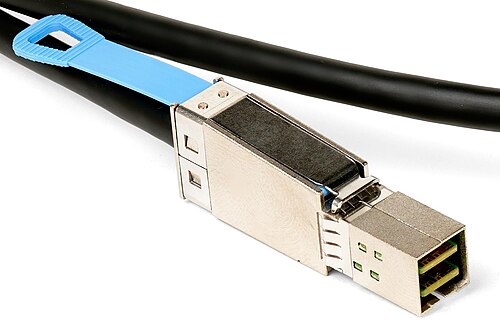

SFF-8614 [ 50 ] (SFF-8644 [ 51 ] [ 52 ] )قرص صلب خارجي Mini-SASخارجيجهاز واحد، 4 مساراتMini-SAS HD (تم تقديمه مع SAS 12  جيجابت/ثانية)

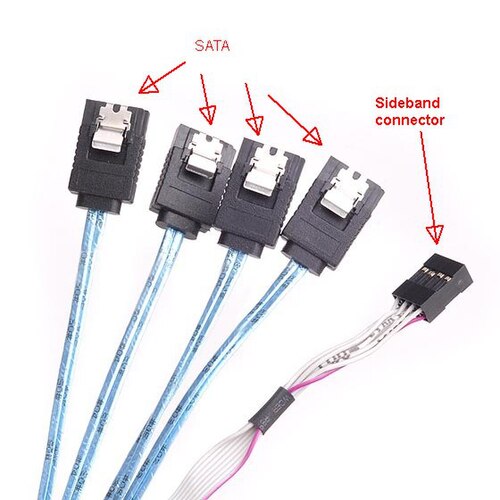

موصل الشريط الجانبيداخليغالباً ما يُرى هذا الجهاز مزوداً بمنفذ واحد من نوع SFF-8643 أو SFF-8087 في الطرف الآخر  - وهو منفذ داخلي لتوزيع الطاقة لأربعة محركات أقراص SATA. يربط هذا الجهاز وحدة التحكم بمحركات الأقراص التي لا تحتوي على لوحة خلفية، أو باللوحة الخلفية (SATA)، ويمكن ربطه أيضاً بمؤشرات LED الخاصة بالحالة.
SFF-8680 [ 53 ] [ 54 ]داخلي
  • 1
  • (منفذان)
  • موصل اللوحة الخلفية SAS بسرعة 12 جيجابت/ثانية؛
  • نفس ترتيب الدبابيس مثل SFF-8482، ولكن مع متطلبات كهربائية لسرعة 12  جيجابت/ثانية؛
  • يتم تعريف SFF-8678 بشكل مماثل لسرعة 6  جيجابت/ثانية.

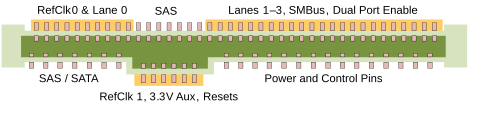

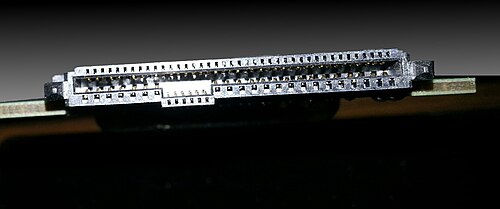

SFF-8639 [ 55 ] [ 56 ]U.2 [ 57 ] يستخدم أيضًا لـ SATA Express وU.3 (SFF-TA-1001).داخلي68جهاز واحد، 4 مسارات
  • موصل اللوحة الخلفية SAS بسرعة 12 جيجابت/ثانية؛
  • متوافق مع الإصدارات السابقة من SFF-8680.
SFF-8638 [ 58 ]
  • أربعة منافذ 1x بسرعة تصل إلى 24  جيجابت/ثانية لكل منها؛
  • منفذان 2x بسرعة تصل إلى 48  جيجابت/ثانية لكل منهما؛
  • منفذ واحد بسرعة تصل إلى 96  جيجابت/ثانية.
SFF-8640 [ 59 ]
  • أربعة منافذ 1x بسرعة تصل إلى 24  جيجابت/ثانية لكل منها؛
  • منفذان 2x بسرعة تصل إلى 48  جيجابت/ثانية لكل منهما؛
  • منفذ واحد 4x بسرعة تصل إلى 96  جيجابت/ثانية. [ 60 ]
SFF-8681 [ 61 ]
  • منفذان 1x بسرعة تصل إلى 24  جيجابت/ثانية لكل منهما؛
  • منفذان بسرعة تصل إلى 48  جيجابت/ثانية لكل منهما.
SFF-8654 [ 62 ]SlimSAS [ 63 ]داخلي4X: 38

8X: 74

جهاز واحد، 4 مساراتقابس ومقبس SAS-4 رباعي وثماني

انظر أيضاً
