محول التردد شين-شينانو
 | تتضمن هذه المقالة قائمة بالمراجع العامة ، لكنها تفتقر إلى الاستشهادات المضمنة الكافية . ( يونيو 2019 ) |
| محول التردد شين-شينانو | |
|---|---|
 محول التردد شين-شينانو | |
| موقع | |
| دولة | اليابان |
| الإحداثيات | 36°8′14″N 137°52′58″E / 36.13722°N 137.88278°E / 36.13722; 137.88278 |
| معلومات الملكية | |
| مالك | شبكة كهرباء طوكيو ( شركة طوكيو للطاقة الكهربائية ) |
| معلومات البناء | |
| تركيب محطات فرعية | هيتاشي وتوشيبا |
| مفوض | 1977 |
| المعلومات الفنية | |
| يكتب | ظهرا لظهر |
| نوع التيار | تيار مستمر عالي الجهد |

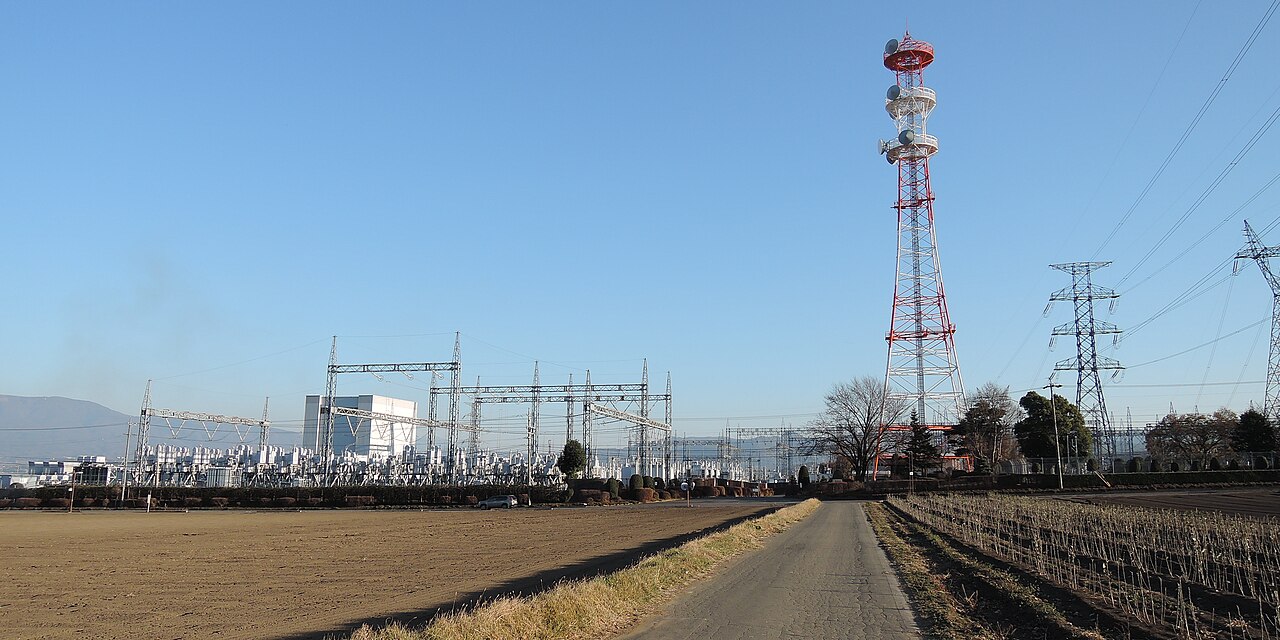

محول التردد شين شينانو (新信濃変電所, Shin Shinano Hendensho ) هو تسمية لمنشأة تيار مستمر عالي الجهد (HVDC) في اليابان والتي تشكل واحدة من أربع محطات محول تردد تربط بين شبكات الطاقة الغربية والشرقية في اليابان. المحطات الثلاث الأخرى موجودة في هيجاشي-شيميزو ، ومينامي-فوكوميتسو ، وسد ساكوما .
معدات المحول
يستخدم مرفق التيار المستمر عالي الجهد في شين شينانو محولات الثايرستور المبدلة بالخط . تحتوي المحطة على محولين، تم افتتاح أحدهما في ديسمبر 1977، [1] والآخر في عام 1992. كان المحول الأصلي لعام 1977 أحد أول مخططات التيار المستمر عالي الجهد القائمة على الثايرستور والتي تم تشغيلها في العالم واستخدم صمامات الثايرستور الخارجية المعزولة بالزيت والمبردة بالزيت والتي تم توفيرها من قبل شركة هيتاشي (طرف 60 هرتز) وتوشيبا ( طرف 50 هرتز). تم توفير ورشة عمل خاصة في الموقع، حيث يمكن إجراء صيانة الصمام (على سبيل المثال استبدال الثايرستورات الفاشلة) في ظل ظروف نظيفة لتجنب تلوث الزيت.
يستخدم محول عام 1992 صمامات الثايرستور التقليدية المعزولة بالهواء والمبردة بالماء. في عام 2008، تم إيقاف تشغيل محول عام 1977 الأصلي واستبداله بمحول ثالث، مشابه في التصميم لمحول عام 1992 ولكنه يستخدم الثايرستورات التي يتم تشغيلها بالضوء .
يعمل خط شين-شينانو بجهد تيار مستمر يبلغ 125 كيلو فولت لكل محول. تم تصنيف المحطة في البداية عند 300 ميجاوات. في عام 1992، مع إضافة المحول الثاني بقوة 300 ميجاوات، تم رفع الحد الأقصى للطاقة القابلة للنقل إلى 600 ميجاوات.
انظر أيضا
مراجع
- ^ مجموعة مخططات التيار المستمر عالي الجهد، كتيب CIGRÉ الفني رقم 003، 1987، ص 100-103.
روابط خارجية
- مجموعة CIGRÉ B4 لمخططات التيار المستمر عالي الجهد، 2009.
- محطات فرعية لشركة طوكيو للطاقة الكهربائية (باللغة اليابانية)
- www.transmission.bpa.gov/cigresc14/Compendium/SHINSHIN.htm (نسخة مؤرشفة)
- www.transmission.bpa.gov/cigresc14/Compendium/Shinshin%20Pictures.pdf (نسخة مؤرشفة)
