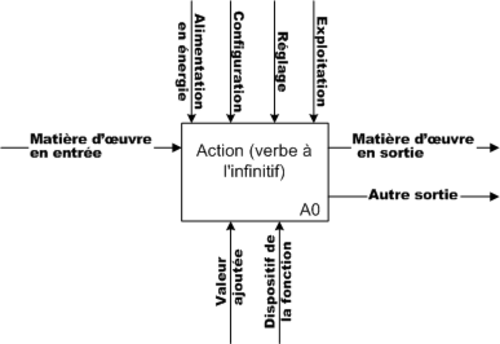

عنصر أساسي في SADT.

تقنية التحليل والتصميم الهيكلي ( SADT ) هي منهجية في هندسة النظم وهندسة البرمجيات لوصف النظم على شكل تسلسل هرمي من الوظائف. SADT هي لغة نمذجة تحليلية هيكلية ، تستخدم نوعين من المخططات: نماذج الأنشطة ونماذج البيانات . طُوّرت هذه التقنية في أواخر الستينيات على يد دوغلاس تي. روس ، وتمّ توثيقها ونشرها رسميًا تحت اسم IDEF0 في عام 1981.

غالباً ما تتم مقارنتها بالتحليل والتصميم الموجه نحو الكائنات .

ملخص

أسلوب التحليل والتصميم الهيكلي (SADT) هو تدوين تخطيطي مصمم خصيصًا لمساعدة الأفراد على وصف الأنظمة وفهمها . [ 1 ] يوفر هذا الأسلوب لبنات بناء لتمثيل الكيانات والأنشطة، بالإضافة إلى مجموعة متنوعة من الأسهم لربط المربعات. لهذه المربعات والأسهم دلالات غير رسمية مرتبطة بها . [ 2 ] يمكن استخدام SADT كأداة تحليل وظيفي لعملية معينة، باستخدام مستويات متتالية من التفاصيل. لا يقتصر دور أسلوب SADT على تحديد احتياجات المستخدمين لتطويرات تكنولوجيا المعلومات، وهو ما يُستخدم غالبًا في نظم المعلومات الصناعية، بل يتيح أيضًا شرح وعرض عمليات وإجراءات التصنيع الخاصة بنشاط ما. [ 3 ]

تاريخ

طُوِّرت منهجية SADT وجُرِّبت ميدانيًا خلال الفترة من عام 1969 إلى عام 1973 على يد دوغلاس تي. روس وشركة سوفتيك. [ 1 ] [ 4 ] استُخدمت هذه المنهجية في مشروع أداة البرمجة الآلية (APT) التابع لمعهد ماساتشوستس للتكنولوجيا. وحظيت باستخدام واسع النطاق بدءًا من عام 1973 من قِبَل برنامج التصنيع المتكامل بمساعدة الحاسوب التابع لسلاح الجو الأمريكي .

بحسب ليفيت (2000)، فإن منهجية تحليل وتصميم البرمجيات (SADT) هي "جزء من سلسلة من الأساليب المنظمة، التي تمثل مجموعة من تقنيات التحليل والتصميم والبرمجة التي طُوّرت استجابةً للمشاكل التي واجهها عالم البرمجيات من ستينيات إلى ثمانينيات القرن العشرين. في تلك الفترة، كانت معظم البرمجة التجارية تُجرى بلغة كوبول وفورتران ، ثم بلغة سي وبيسيك . لم تكن هناك إرشادات كافية حول تقنيات التصميم والبرمجة "الجيدة"، ولم تكن هناك تقنيات قياسية لتوثيق المتطلبات والتصاميم. كانت الأنظمة تزداد حجمًا وتعقيدًا، وأصبح تطوير نظم المعلومات أكثر صعوبة. لذا، ظهرت منهجية تحليل وتصميم البرمجيات (SADT) كوسيلة للمساعدة في إدارة البرمجيات الكبيرة والمعقدة. [ 5 ]

كانت SADT من بين سلسلة من الأساليب الهيكلية المماثلة التي ظهرت منذ الستينيات مثل:

في عام 1981 تم نشر صيغة IDEF0 ، استنادًا إلى SADT. [ 6 ]

مواضيع SADT

هيكل التحلل من الأعلى إلى الأسفل.
مثال على SADT.

نهج من أعلى إلى أسفل

تستخدم تقنية التحليل والتصميم الهيكلي أسلوب التفكيك من أعلى إلى أسفل . ويتم إجراء هذا التفكيك في المجال المادي فقط من وجهة نظر التصميم البديهي. [ 7 ]

الرسوم البيانية

يستخدم نظام SADT نوعين من المخططات: نماذج الأنشطة ونماذج البيانات . ويستخدم الأسهم لإنشاء هذه المخططات. ويكون تمثيل نظام SADT كما يلي:

  • مربع رئيسي يتم فيه تحديد اسم العملية أو الإجراء
  • على الجانب الأيسر من هذا المربع، الأسهم الواردة: مدخلات الإجراء.
  • في الجزء العلوي، الأسهم الواردة: البيانات اللازمة للإجراء.
  • في أسفل المربع، الأسهم الواردة تعني أنها تستخدم لهذا الإجراء.
  • على الجانب الأيمن من المربع، الأسهم الخارجة: مخرجات العملية.

دلالات الأسهم للأنشطة: [ 2 ]

  • تدخل المدخلات من اليسار وتمثل البيانات أو المواد الاستهلاكية التي يحتاجها النشاط.
  • تخرج المخرجات إلى اليمين وتمثل البيانات أو المنتجات التي يتم إنتاجها بواسطة النشاط.
  • تدخل عناصر التحكم من الأعلى وتمثل الأوامر أو الشروط التي تؤثر على تنفيذ نشاط ما ولكن لا يتم استهلاكها.
  • تحدد الآليات الوسائل أو المكونات أو الأدوات المستخدمة لإنجاز النشاط. وهي تمثل توزيع الأنشطة.

دلالات الأسهم للبيانات: [ 2 ]

  • المدخلات هي الأنشطة التي تنتج البيانات.
  • تستهلك المخرجات البيانات.
  • تؤثر الضوابط على الحالة الداخلية للبيانات.

الأدوار

وفقًا لميلوبولوس (2004)، في عملية تطوير البرمجيات، يمكن أو ينبغي التمييز بين أدوار متعددة: [ 2 ]

  • مؤلف أو مطور نماذج SADT
  • المعلقون الذين يراجعون عمل المؤلف
  • قراء أو مستخدمو نماذج SADT
  • الخبراء الذين يمكنهم تقديم المشورة للمؤلفين
  • اللجنة الفنية أو مراجعو نماذج SADT بالتفصيل
  • أمين مكتبة المشروع، المسؤول عن إدارة وثائق المشروع
  • مدير المشروع، الذي يتولى مسؤولية تحليل وتصميم النظام.
  • مراقب أو محلل رئيسي لمساعدة مطوري ومستخدمي SADT
  • مدرب لتدريب مطوري ومستخدمي SADT

الاستخدام

تُستخدم SADT كترميز تخطيطي في التصميم المفاهيمي لهندسة البرمجيات وهندسة النظم لرسم التطبيقات، [ 2 ] من أجل تحليل هيكلي أكثر تفصيلاً، من أجل تعريف المتطلبات، [ 8 ] والتصميم الهيكلي.
