أشكال المصابيح الفلورية

منذ طرحها كمنتج تجاري عام 1939، ظهرت أنواع عديدة من مصابيح الفلورسنت . ويُحدد نظام التسمية المنهجي مصابيح السوق الشامل من حيث الشكل العام، وقدرة الطاقة، والطول، واللون، وغيرها من الخصائص الكهربائية والإضاءة.

تسميات الأنابيب

في الولايات المتحدة وكندا، تُعرَّف المصابيح عادةً برمز مثل FxxTyy، حيث يرمز F إلى الفلورسنت، ويشير الرقم الأول (xx) إلى القدرة بالواط للمصابيح ثنائية الدبابيس، أو الطول بالبوصة للمصابيح أحادية الدبابيس والمصابيح عالية الإضاءة، وبالنسبة للمصابيح الدائرية، يشير إلى قطر المصباح الدائري. يشير الحرف T إلى أن شكل المصباح أنبوبي، والرقم الأخير (yy) هو القطر بأجزاء من البوصة (أحيانًا بالمليمترات، مُقرَّبًا إلى أقرب مليمتر). الأقطار الشائعة هي T12 أو T38 ( 38 مم ) للمصابيح الأكبر حجمًا والأقل كفاءة في الغالب، وT8 أو T26 ( 25 مم ) للمصابيح الأصغر حجمًا والموفرة للطاقة في الغالب، وT5 أو T16 ( 16 مم ) للمصابيح الصغيرة جدًا ، والتي قد تعمل حتى ببطارية.

مقارنة تصنيفات أقطار أنابيب الفلورسنت
تعيين		قطر الأنبوب		إضافي
تعيين		(في)	(مم)	المقبس	ملحوظات
T2		ربع تقريبًا .	7	WP4.5×8.5d	أنابيب الفلورسنت المصغرة (FM) من أوسرام سيلفانيا لوكسلاين سليم تي 2 لينير
T4		نصف	12.7	G5 ثنائي الدبابيس	مصابيح رفيعة. تختلف معدلات الطاقة والأطوال (وليست متطابقة) بين مختلف الشركات المصنعة.
T5	تي 16	5/8	15.9	G5 ثنائي الدبابيس 2GX13 رباعي الأطراف G10q رباعي الأطراف	مجموعة مصابيح فلورية مصغرة أصلية بقدرة 4-13 واط من خمسينيات القرن العشرين أو ما قبلها. ^{[ 1 ]} تم طرح مجموعتين أحدث، عالية الكفاءة (HE) 14-35 واط، وعالية الإنتاج (HO) 24-80 واط، في التسعينيات. ^{[ 2 ]} مجموعة باناسونيك من أنابيب الفلورسنت FHL بأنواع 18 واط و 27 واط و 36 واط للسوق اليابانية. أنابيب فلورية دائرية. مصابيح ثورن/جنرال إلكتريك ثنائية الأبعاد الفلورية وغيرها من المصابيح المماثلة من مختلف الشركات المصنعة.
T6		3/4	19.05	دبوس واحد Fa8 G10q رباعي الأطراف	مصابيح فلورية أحادية السن. مصابيح ثورن/جنرال إلكتريك ثنائية الأبعاد الفلورية وغيرها من المصابيح المماثلة من مختلف الشركات المصنعة.
T8	T26	1	25.4	G13 ثنائي الدبابيس دبوس واحد Fa8 R17d اتصال مزدوج غائر	يُعدّ هذا القطر من أوائل أقطار مصابيح الفلورسنت، حيث طُرحت مصابيح T8 بقدرة 15 واط و30 واط في عام 1938. ^{[ 3 ]} وقد طرحت شركة Thorn EMI مصابيح T8 الأوروبية الموفرة للطاقة التي تعمل بالكريبتون خلال سبعينيات القرن الماضي. ^{[ 4 ]} أما مصابيح T8 الأمريكية الشمالية الموفرة للطاقة التي تعمل بالأرجون، فلم تُطرح إلا في ثمانينيات القرن الماضي. ^{[ 5 ]} وتُعتبر الأنابيب الأوروبية الأحدث من سبعينيات القرن الماضي مُعدّلة لمصابيح T12 عند استخدامها مع التسخين المسبق/تشغيل المفتاح والمحولات الإلكترونية فقط، بينما لم تُعدّل الأنابيب الأمريكية الشمالية من ثمانينيات القرن الماضي أبدًا.
T9	T29	1 + 1/8	28.6	G10q رباعي الأطراف G13 ثنائي الدبابيس	أنابيب فلورية دائرية بعض الأنابيب الخطية
T10		1 + 1 ⁄ 4	31.75	G13 ثنائي الدبابيس G10q رباعي الأطراف	مصابيح تحديث عالية الإضاءة لمصابيح T12 بقدرة 40 واط في أمريكا الشمالية. قطر الأنابيب الشائع في اليابان والبرازيل. مصابيح دائرية T10 بقدرة 32 واط و 40 واط (إصدارات أقدم من مصابيح T9 بقدرة 32 واط و 40 واط)
T12	تي 38	1 + 1 ⁄ 2	38.1	G13 ثنائي الدبابيس دبوس واحد Fa8 R17d اتصال مزدوج غائر	أحد الأقطار الأولى للمصابيح الفلورية، حيث تم طرح مصابيح T12 بقدرة 15 واط و20 واط في عام 1938. وهي أقل كفاءة في استهلاك الطاقة من أنابيب الفلورسنت الرقيقة ومصابيح LED . ^{[ 6 ]}
T17		2 + 1/8	54	زعيم مجموعة العشرين ثنائي الدبوس	حجم كبير مناسب لـ 90 واط T17 (للتسخين المسبق) و 40 واط T17 (للتشغيل الفوري)
PG17		2 + 1/8	54	R17d اتصال مزدوج غائر	أنابيب باور جروف من جنرال إلكتريك

بالنسبة لـ T2–T12 و T17، يشير الرقم إلى قطر الأنبوب بوحدة 1/8 بوصة ، على سبيل المثال T2 → 2/8 بوصة و T17 → 17/8 بوصة . أما بالنسبة لـ T16 و T26–T38 ، فيشير الرقم إلى قطر الأنبوب التقريبي بالملليمترات.

عاكسات الضوء

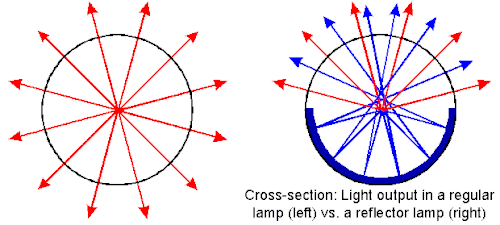

مقطع عرضي لمصباح فلورسنت نموذجي مع وبدون عاكس

تحتوي بعض المصابيح على عاكس داخلي معتم. تتراوح تغطية العاكس من 120 درجة إلى 310 درجة من محيط المصباح.

تُستخدم مصابيح العاكس عندما يكون المطلوب توجيه الضوء في اتجاه واحد فقط، أو عندما يتطلب التطبيق أقصى قدر من الضوء. على سبيل المثال، يمكن استخدام هذه المصابيح في أجهزة تسمير البشرة أو في الإضاءة الخلفية للشاشات الإلكترونية. العاكس الداخلي أكثر كفاءة من العاكسات الخارجية القياسية. مثال آخر هو مصابيح الفتحة المتطابقة اللون (بزاوية فتح تبلغ حوالي 30 درجة) المستخدمة في صناعة الأغذية لفحص جودة المنتجات المطبوخة آليًا.

تتميز مصابيح الفتحة بوجود فاصل واضح في طبقة الفوسفور، بزاوية 30 درجة عادةً، لتركيز الضوء في اتجاه واحد وتوفير سطوع أعلى للشعاع مقارنةً بالطلاءات الفوسفورية الموحدة. تحتوي مصابيح الفتحة على عاكسات فوق المنطقة غير المفتوحة. شاع استخدام مصابيح الفتحة في آلات التصوير في الستينيات والسبعينيات، حيث كانت تُرتّب مجموعة من الأنابيب الثابتة لإضاءة الصورة المراد نسخها، ولكنها نادرة الوجود اليوم. تُنتج مصابيح الفتحة شعاعًا ضوئيًا مركّزًا مناسبًا للوحات الإعلانية ذات الإضاءة الجانبية .

مصابيح ذات دبوس واحد

تعمل المصابيح ذات السن الواحد (والتي تسمى أيضًا بشكل عام "Slimline" في الولايات المتحدة) على كوابح بدء التشغيل الفوري في الولايات المتحدة وكندا أو على خانق متسلسل بدون بادئ تشغيل في البلدان التي تعمل بجهد 220-240 فولت.

مصابيح ذات خرج عالي/عالية جداً

تتميز المصابيح عالية الإضاءة بإضاءة أقوى وتعمل بتيار كهربائي أعلى . تحتوي هذه المصابيح على قاعدة مزدوجة التوصيل (R17d) غائرة في كل طرف، بدلاً من القاعدة ثنائية الأطراف القياسية، مما يمنع تركيبها في التركيبات الخاطئة. منذ أوائل إلى منتصف خمسينيات القرن الماضي وحتى اليوم، قامت شركة جنرال إلكتريك بتطوير وتحسين مصباح باور جروف . يمكن تمييز هذه المصابيح من خلال قطرها الكبير ( 54 مم أو 2 1/8 بوصة ) وشكلها الأنبوبي المحزز .

الألوان

عادة ما يتم الإشارة إلى الألوان التي تستخدم تركيبة هالوفوسفات الكالسيوم بالرمز WW للأبيض الدافئ، و W للأبيض (المحايد)، و CW للأبيض البارد، و D للأبيض المائل للزرقة في ضوء النهار.

تستخدم شركتا فيليبس وأوسرام رموزًا لونية رقمية لألوان الفوسفور الثلاثي والمتعدد. يشير الرقم الأول إلى مؤشر تجسيد اللون (CRI) للمصباح. فإذا كان الرقم الأول على مصباح ما هو 8 ، فإن مؤشر تجسيد اللون لهذا المصباح سيكون حوالي 85. أما الرقمان الأخيران فيشيران إلى درجة حرارة لون المصباح بالكلفن (K). على سبيل المثال، إذا كان الرقمان الأخيران على مصباح ما هما 41 ، فإن درجة حرارة لون هذا المصباح ستكون 4100 كلفن، وهي درجة حرارة شائعة لمصابيح الفلورسنت البيضاء الباردة ثلاثية الفوسفور.

يُستخدم الرمز BL للإشارة إلى مصابيح الأشعة فوق البنفسجية الشائعة الاستخدام في أجهزة صاعق الحشرات . أما الرمز BLB فيُستخدم للإشارة إلى مصابيح الضوء الأزرق الأسود التي تستخدم غلافًا زجاجيًا من نوع وود لتصفية معظم الضوء المرئي، وهي شائعة الاستخدام في النوادي الليلية. وتُستخدم تسميات أخرى غير قياسية لمصابيح النباتات أو مصابيح النمو .

أنابيب هالوفوسفات الكالسيوم
نظام الألوان الياباني	رمز اللون الرقمي	ترميز الألوان الأبجدي	لون	مؤشر تجسيد اللون التقريبي	درجة حرارة اللون (كلفن)
غير متوفر	29	الحرب العالمية الثانية	أبيض دافئ	≈52	3000
الحرب العالمية الثانية	35	دبليو	أبيض	≈56	3500
دبليو	33	سي دبليو	أبيض بارد	≈62	4000-4300
غير متوفر	25	غير متوفر	أبيض محايد/أبيض عالمي	≈75	4000
شمال	غير متوفر	غير متوفر	ضوء النهار الطبيعي	≈70	5000
د	54	د	ضوء النهار	≈75	6500
أنابيب هالوفوسفات فاخرة
نظام الألوان الياباني	رمز اللون الرقمي	ترميز الألوان الأبجدي	لون	مؤشر تجسيد اللون التقريبي	درجة حرارة اللون (كلفن)
L-EDL	27	غير متوفر	أبيض دافئ فاخر	≈95	2700
غير متوفر	32	وي ووشيان	أبيض دافئ فاخر	≈77	3000
غير متوفر	غير متوفر	الطقس	سيلفانيا وايت ديلوكس	≈85	3500
غير متوفر	79	شمال	طبيعي	≈90	3600
غير متوفر	34	غير متوفر	أبيض فاخر	≈85	3850
W-SDL	38	CWX	أبيض بارد فاخر / كولور رايت	≈90	4000
غير متوفر	غير متوفر	C41	GE Cool White Utility (Enhanced CWX)	≈87	4100
N-SDL، N-EDL	غير متوفر	C50/DSGN50	GE Chroma 50/Philips Colortone 50/Sylvania Design 50	≈90-99	5000
D-SDL، D-EDL	55	دي إكس	إضاءة نهارية فاخرة / إضاءة شمالية / مطابقة الألوان	≈88-98	6500
غير متوفر	غير متوفر	C75	GE Chroma 75/Philips Colortone 75	≈92	7500
أنابيب سلسلة 700 (مزيج من هالوفوسفات الكالسيوم وثلاثي الفوسفور من العناصر الأرضية النادرة)
رمز اللون الرقمي	رمز اللون الأبجدي الرقمي	لون	مؤشر تجسيد اللون التقريبي	درجة حرارة اللون (كلفن)
730	SP30/D30/TL730	أبيض دافئ	≈75	3000
735	SP35/D35/TL735	أبيض محايد	≈75	3500
741	SP41/D41/TL741	أبيض بارد	≈75	4100
750	SP50/TL750	ضوء النهار الطبيعي	≈75	5000
765	SP65/TL765	ضوء النهار البارد	≈75	6500
أنابيب ثلاثية الفوسفور من العناصر الأرضية النادرة من سلسلة 800
رموز الألوان اليابانية	رمز اللون الرقمي	لون	مؤشر تجسيد اللون التقريبي	درجة حرارة اللون (كلفن)
ELX	825	أبيض دافئ للغاية	≈85	2500
ELR، ELC	827، 828	أبيض دافئ	≈85	2700، 2800
EX-L، EL، ELK	830	أبيض دافئ	≈85	3000
ELW	832	أبيض دافئ	≈85	3200
الحرب العالمية السابقة، الحرب العالمية الثانية	835	أبيض محايد	≈85	3500
EW38	838	أبيض محايد	≈85	3800
EX-W، EW	840، 841، 842	أبيض بارد	≈85	4000، 4100، 4200
EX-N, EN	850	ضوء النهار الطبيعي	≈85	5000
ENW، ENM، ENC	852، 853	ضوء النهار الطبيعي	≈85	5200، 5300
إنك	855	ضوء النهار الطبيعي	≈85	5500
ENX	858	ضوء النهار الطبيعي	≈85	5800
إي دي دبليو	862	ضوء النهار البارد	≈85	6200
EX-D, ED	865، 867	ضوء النهار البارد	≈85	6500، 6700
ECW، EDK، EDC	872، 874	ضوء النهار البارد	≈85	7200، 7400
EDF، EDX	880	أبيض سماوي	≈85	8000
أنابيب الفوسفور النادرة الأرضية الفاخرة من سلسلة 900
رمز اللون الرقمي		لون	مؤشر تجسيد اللون التقريبي	درجة حرارة اللون (كلفن)
930		أبيض دافئ	≈95	3000
941		أبيض بارد	≈95	4100
950		ضوء النهار الطبيعي	≈98	5000
965		ضوء النهار البارد	≈95	6500
أنابيب ذات أغراض خاصة
الرمز الرقمي	الرمز الأبجدي	فلوري نوع المصباح	ملحوظات
05	غير متوفر	مصابيح مبيدة للجراثيم	لا تستخدم هذه المصابيح أي مواد فسفورية على الإطلاق، والغلاف مصنوع من الكوارتز المنصهر بدلاً من الزجاج. في رمز المصباح الأمريكي، يتم استبدال الحرف F كما في FxxTyy بالحرف G كما في GxxTyy، مما يشير إلى أنه مصباح مبيد للجراثيم.
08	BLB	مصابيح زرقاء بإضاءة سوداء	تشبه هذه المصابيح مصابيح الأشعة فوق البنفسجية العادية، إلا أنها تستخدم زجاج الخشب كمرشح لتقليل كمية الضوء المرئي المنبعث. تُستخدم هذه المصابيح لتأثيرات التألق الضوئي حيث يكون الضوء المرئي المنخفض مثاليًا.
09	غير متوفر	مصابيح تسمير البشرة	تُنتج هذه المصابيح إشعاعًا فوق بنفسجيًا من نوع UV-B واسع النطاق أو ضيق النطاق
10	بي إل	مصابيح الأشعة فوق البنفسجية	تُصدر مصابيح الأشعة فوق البنفسجية إشعاعًا طويل الموجة من نوع UV-A بطول موجي يتراوح بين 350 و400 نانومتر. وتُستخدم عادةً لجذب الحشرات إلى المصائد. وعلى عكس مصابيح الأشعة فوق البنفسجية الزرقاء، لا تستخدم هذه المصابيح زجاجًا خشبيًا، بل زجاجًا عاديًا من نوع الصودا والجير، وتُصدر ضوءًا مرئيًا أكثر من مصابيح الأشعة فوق البنفسجية الزرقاء.

تصنيفات الأنابيب الشائعة

يُدرج هذا القسم تصنيفات أنابيب الإضاءة الأكثر شيوعًا للاستخدامات العامة. توجد تصنيفات أخرى كثيرة، غالبًا ما تكون خاصة بكل بلد. قد لا يتطابق الطول الاسمي تمامًا مع أي بُعد مُقاس للأنبوب. بالنسبة لبعض أحجام الأنابيب، يُمثل الطول الاسمي (بالقدم) المسافة المطلوبة بين مراكز وحدات الإضاءة لإنشاء خط إضاءة متصل، لذا تكون الأنابيب أقصر قليلًا من الطول الاسمي.

قطر الأنبوب بوحدة 1/8 بوصة (3.175 مم )	الطول الاسمي	القدرة الاسمية (واط)	رمز المصباح
مجسم T5	0.5 قدم (152 مم)	4	F4T5
مجسم T5	0.75 قدم (229 ملم)	6	F6T5
مجسم T5	1 قدم (305 مم)	8	F8T5
مجسم T5	1.75 قدم (533 ملم)	13	F13T5
T5manHE	1.83 قدم (560 مم)	14	F14T5
T5manHE	2.83 قدم (860 مم)	21	F21T5
T5manHE	3.83 قدم (1170 ملم)	28	F28T5
T5manHE	4.83 قدم (1470 ملم)	35	F35T5
T5/HO	1.83 قدم (560 مم)	24	F24T5/HO
T5/HO	2.83 قدم (860 مم)	39	F39T5/HO
T5/HO	3.83 قدم (1170 ملم)	54	F54T5/HO
T5/HO	4.83 قدم (1470 ملم)	80	F80T5/HO
T8	1.25 قدم (381 مم)	14	F14T8
T8	1.5 قدم (460 مم)	15	F15T8
T8	2 قدم (610 مم)	17	F17T8
T8	2 قدم (610 مم)	18	غير متوفر
T8	3 أقدام (914 ملم)	25	F25T8
T8	3 أقدام (914 ملم)	30	F30T8
T8	4 أقدام (1219 ملم)	32	F32T8
T8	4 أقدام (1219 ملم)	36	غير متوفر
T8	5 أقدام (1524 ملم)	40	F40T8
T8	5 أقدام (1524 ملم)	58	غير متوفر
T8	6 أقدام (1829 ملم)	70	غير متوفر
دبوس واحد T8	6 أقدام (1829 ملم)	38	F72T8
دبوس واحد T8	8 أقدام (2438 ملم)	51	F96T8
دبوس واحد T8	8 أقدام (2438 ملم)	59	F96T8
T8/HO	4 أقدام (1219 ملم)	44	F48T8/HO
T8/HO	5 أقدام (1524 ملم)	55	F60T8/HO
T8/HO	6 أقدام (1829 ملم)	65	F72T8/HO
T8/HO	8 أقدام (2438 ملم)	86	F96T8/HO
T12	1.25 قدم (381 مم)	14	F14T12
T12	1.5 قدم (457 مم)	15	F15T12
T12	2 قدم (610 مم)	20	F20T12
T12	3 أقدام (914 ملم)	30	F30T12
T12	4 أقدام (1219 ملم)	40	F40T12
T12	5 أقدام (1524 ملم)	65	غير متوفر
T12	5 أقدام (1524 ملم)	80	غير متوفر
T12	6 أقدام (1829 ملم)	75	غير متوفر
T12	6 أقدام (1829 ملم)	85	غير متوفر
T12	8 أقدام (2438 ملم)	125	غير متوفر
دبوس واحد T12	4 أقدام (1219 ملم)	39	F48T12
دبوس واحد T12	6 أقدام (1829 ملم)	55	F72T12
دبوس واحد T12	8 أقدام (2438 ملم)	75	F96T12
T12/HO	4 أقدام (1219 ملم)	60	F48T12/HO
T12/HO	5 أقدام (1524 ملم)	75	F60T12/HO
T12/HO	6 أقدام (1829 ملم)	85	F72T12/HO
T12/HO	8 أقدام (2438 ملم)	110	F96T12/HO
T12/VHO	4 أقدام (1219 ملم)	115	F48T12/VHO
T12/VHO	6 أقدام (1829 ملم)	160	F72T12/VHO
T12/VHO	8 أقدام (2438 ملم)	215	F96T12/VHO

أنابيب أوروبية موفرة للطاقة

في سبعينيات القرن الماضي، طرحت شركة Thorn Lighting أنبوبًا موفرًا للطاقة بطول 8 أقدام في أوروبا. صُمم هذا الأنبوب ليعمل على كوابح التيار التسلسلي الموجودة بقدرة 125 واط (240 فولت)، ولكن مع نوع غاز مختلف وجهد تشغيل مختلف، حيث كان يعمل بقدرة 100 واط فقط. وبفضل كفاءته العالية، انخفض تدفق الضوء بنسبة 9% فقط مقابل خفض استهلاك الطاقة بنسبة 20%. ^{[ 7 ]} ولا يزال هذا التصميم الأول الموفر للطاقة يُستخدم حتى اليوم. مع ذلك، استُبدلت جميع أنابيب T12 الأصلية الأخرى بأنابيب T8، مما ساهم في تحقيق الخصائص الكهربائية المطلوبة وتوفير تكلفة الطلاءات متعددة الفوسفور/ثلاثية الفوسفور الجديدة آنذاك (والأكثر تكلفة)، وكانت هذه الأنابيب أكثر كفاءة. تجدر الإشارة إلى أنه نظرًا لتصميم هذه الأنابيب كأنابيب بديلة تُركّب في تجهيزات T12 التي تعمل على كوابح تيار تسلسلي بجهد 220-240 فولت، لم يكن بالإمكان استخدامها في الدول التي تستخدم جهد 120 فولت والتي تختلف فيها أنظمة التحكم بطبيعتها.

يكتب	القطر (بوصة، مم)	الطول الاسمي (قدم، متر)	القدرة الاسمية (واط)	ملحوظات
T8	1.0، 25	2، 0.6	18	استبدال مُعدّل لـ 2 قدم T12 20 واط
T8	1.0، 25	4، 1.2	36	استبدال مُعدّل لـ 4 أقدام T12 40 واط
T8	1.0، 25	5، 1.5	58	استبدال مُعدّل لـ 5 أقدام T12 65 واط
T8	1.0، 25	6، 1.8	70	استبدال مُعدّل لـ 6 أقدام T12 75 واط
T12	1.5، 38	8، 2.4	100	استبدال مُعدّل لـ 8 أقدام T12 125 واط

في حوالي عام ١٩٨٠ (في المملكة المتحدة على الأقل)، صُممت بعض تجهيزات الإضاءة الفلورية الجديدة لتتوافق فقط مع أنابيب التحديث الأحدث (صُممت حوامل المصابيح بحيث لا تستوعب أنابيب T12، باستثناء الأنابيب بطول ٨ أقدام). وظلت أنابيب الهالوفوسفات T12 القديمة متوفرة كقطع غيار حتى عام ٢٠١٢. وهي تتناسب مع التجهيزات القديمة وبعض التجهيزات الحديثة التي تستخدم حوامل مصابيح ذات قفل لولبي، على الرغم من أن التجهيزات الحديثة لم تُصمم كهربائيًا خصيصًا لها.

أنابيب موفرة للطاقة أمريكية

في سبعينيات القرن الماضي، طُرحت مصابيح الفلورسنت F40T12 الموفرة للطاقة بقدرة 34 واط في الولايات المتحدة. وفي ثمانينيات القرن نفسه، طُرحت مصابيح T8 بقدرة 32 واط، ^{[ 8 ]} ولكن على عكس أنابيب T8 التي طُرحت في أوروبا، فإن هذه المصابيح T8 ليست بديلة عن المصابيح القديمة، بل تتطلب كوابح إلكترونية جديدة متوافقة لتشغيلها. كانت هذه الكوابح في الأصل مغناطيسية، ولكن معظمها اليوم إلكتروني. صُممت مصابيح T12 الموفرة للطاقة للعمل على كوابح مصممة لمصابيح F40T12 بقدرة 40 واط، مع العلم أن بعض كوابح F40T12 غير مصممة لتشغيل هذه المصابيح، وقد ترتفع درجة حرارتها بشكل مفرط عند استخدام مصابيح موفرة للطاقة. إن تشغيل أنبوب T8 موفر للطاقة باستخدام كابح T12 سيقلل من عمر المصباح وقد يزيد من استهلاك الطاقة. ^{[ ٩ ]} على النقيض من ذلك، فإن أنبوب T12 على مُحَوِّل T8 عادةً ما يسحب طاقةً زائدةً، مما قد يؤدي إلى احتراق المُحَوِّل، إلا إذا كان ضمن النطاق الذي يُمكن للمُحَوِّل المُحدد التعويض عنه. يجب أن يتطابق نوع الأنبوب دائمًا مع العلامات الموجودة على وحدة الإضاءة.

يكتب	القطر (بوصة، مم)	الطول الاسمي (قدم)	القدرة الاسمية (واط)	رمز المصباح	ملحوظات
T5	0.625، 16	4	49	F49T5	استبدال مُعدّل لـ 45.8 في T5HO 54 واط
T8	1.0، 25	4	25	F32T8/25w	استبدال مُعدّل لـ 4 أقدام T8 32 واط
T8	1.0، 25	4	28	F28T8 F32T8/28w	استبدال مُعدّل لـ 4 أقدام T8 32 واط
T8	1.0، 25	4	30	F32T8/ES	استبدال مُعدّل لـ 4 أقدام T8 32 واط
T8	1.0، 25	2	17	F17T8	استبدال الصابورة لـ 2 قدم T12 20 واط
T8	1.0، 25	3	25	F25T8	استبدال الصابورة لـ 3 أقدام T12 30 واط
T8	1.0، 25	4	32	F32T8	استبدال الصابورة لـ 4 أقدام T12 40 واط
T8	1.0، 25	8	59	F96T8	استبدال الصابورة لـ 8 أقدام T12 75 واط أحادي الدبوس
T12	1.5، 38	4	"25"	F40UTSL	بديل مُعدّل لمصابيح T12 بطول 4 أقدام وقوة 40 واط، مُصممة للاستخدام مع كوابح مغناطيسية سريعة التشغيل ذات قدرة منخفضة من النوع السكني. هذه مصابيح F40CW مصنوعة من تتميز هذه المصابيح بكاثودات أخف وزنًا تتحمل طاقة أقل. تعمل هذه المصابيح كمصابيح 40 واط قياسية عند استخدام كوابح كهربائية كاملة الطاقة، ولكن عمرها الافتراضي قد لا يكون طويلًا. عادةً ما يُقدّر عمر هذه المصابيح بـ 12000 ساعة عند استخدامها مع كوابح كهربائية منزلية، و6000 ساعة فقط عند استخدامها مع كوابح كهربائية تجارية.
T12	1.5، 38	4	32	F40T12/ESP	استبدال مُعدّل لـ 4 أقدام T12 40 واط
T12	1.5، 38	4	34	F34T12 F40T12/ES	استبدال مُعدّل لـ 4 أقدام T12 40 واط
T12	1.5، 38	8	60	F96T12/ES	استبدال مُعدّل لسلك T12 أحادي السن بطول 8 أقدام و75 واط
T12	1.5، 38	8	95	F96T12/HO/ES	استبدال مُعدّل لـ 8 أقدام T12 110 واط عالي الإخراج

أنابيب T5

في تسعينيات القرن الماضي، صُممت أنابيب T5 أطول في أوروبا (وصلت إلى أمريكا الشمالية في العقد الأول من الألفية الثانية)، بالإضافة إلى الأنابيب الأقصر (المذكورة أعلاه) المستخدمة بالفعل في جميع أنحاء العالم. ومثل الأثاث المعياري الأوروبي، وخزائن العرض، وشبكات بلاطات الأسقف ، وما إلى ذلك التي صُممت من أجلها، تعتمد هذه الأنابيب على مضاعفات 300 مم (11.8 بوصة) من " القدم المترية " بدلاً من 12 بوصة (305 مم) من "القدم الإمبراطورية"، ولكنها جميعًا أقصر بمقدار 37 مم (1.5 بوصة) لإتاحة مساحة لتوصيلات حامل المصباح داخل الوحدات المعيارية 300 مم، ولتسهيل إدخالها وإزالتها من مصابيح الإضاءة داخل الشبكة.

يبلغ قطر الأنبوب 5 ⁄8 بوصة (15.875 مم)	طول	القدرة الاسمية (واط)		ملحوظات
يبلغ قطر الأنبوب 5 ⁄8 بوصة (15.875 مم)	طول	كفاءة عالية	إنتاجية عالية	ملحوظات
T5	563 مم (22.2 بوصة)	14	24	يناسب وحدة نمطية بطول 0.6 متر
T5	863 مم (34.0 بوصة)	21	39	يناسب وحدة معيارية بطول 0.9 متر
T5	1163 ملم (45.8 بوصة)	28	54	يناسب وحدة معيارية بطول 1.2 متر
T5	1463 ملم (57.6 بوصة)	35	80	يناسب وحدة معيارية بطول 1.5 متر

يبلغ قطر مصباح T5 حوالي 40% أصغر من مصابيح T8، وحوالي 60% أصغر من مصابيح T12. تستخدم مصابيح T5 قاعدة G5 (ثنائية الأطراف بمسافة 5 مم)، حتى في أنابيب الإخراج العالي (HO وVHO). ^{[ 10 ]}

المعايير الكهربائية للأنابيب الخطية

	قوة	جهد المصباح	تيار المصباح
T4	7 واط	32 فولت	0.195 أمبير
	10 واط	42 فولت	0.210 أمبير
	18 واط	65 فولت	0.228 أمبير
T5HE	14 واط	86 فولت	0.165 أمبير
	21 واط	126 فولت	0.165 أمبير
	28 واط	166 فولت	0.170 أمبير
	35 واط	205 فولت	0.175 أمبير
T5HO	24 واط	77 فولت	0.295 أمبير
	39 واط	118 فولت	0.325 أمبير
	49 واط	195 فولت	0.299A
	54 واط	120 فولت	0.455 أمبير
	80 واط	152 فولت	0.530 أمبير
T5	6 واط	42 فولت	0.160 أمبير
	8 واط	56 فولت	0.145 أمبير
	13 واط	95 فولت	0.165 أمبير
T8	14 واط	38 فولت	0.395 أمبير
	15 واط	55 فولت	0.310 أمبير
	18 واط	57 فولت	0.370 أمبير
	25 واط	84 فولت	0.360 أمبير
	30 واط	96 فولت	0.365 أمبير
	32 واط	135 فولت	0.265 أمبير
	36 واط	103 فولت	0.430 أمبير
	58 واط	110 فولت	0.670 أمبير
	70 واط	128 فولت	0,700 أمبير
T9C	22 واط	62 فولت	0,400 أمبير
	32 واط	84 فولت	0.450 أمبير
	40 واط	115 فولت	0.415 أمبير
T12	20 واط	57 فولت	0.370 أمبير
	40 واط	103 فولت	0.430 أمبير
	75 واط	130 فولت	0.670 أمبير
	85 واط	120 فولت	0,800 أمبير
دبوس واحد T12	52 واط	136 فولت	0.425 أمبير
	55 واط	149 فولت	0.425 أمبير
	75 واط	197 فولت	0.425 أمبير
T12 HO	60 واط	79 فولت	0,800 أمبير
	70 واط	95 فولت	0,800 أمبير
	85 واط	116 فولت	0,800 أمبير
	110 واط	152 فولت	0,800 أمبير
	115 واط	83 فولت	1500 أمبير
	135 واط	109 فولت	1500 أمبير
	160 واط	124 فولت	1500 أمبير
	215 واط	145 فولت	1500 أمبير

انظر أيضاً

مراجع

↑ فانكي وأورانجي، "مصابيح تفريغ الغاز"؛ NV Philips 'Gloeilampenfabrieken (1951)
↑ "مصباح الفلورسنت T5: يكتسب زخماً كبيراً" . 1 سبتمبر 2003. تم الاطلاع عليه بتاريخ 20 فبراير 2020 .
↑ "كوفينجتون، إي جيه. القصة وراء هذا السرد لتطوير المصابيح الفلورية" . مؤرشف من الأصل في 24 مارس 2007. تم الاطلاع عليه في 28 سبتمبر 2008 .
↑ "المصباح الفلوري - حشوات الغاز" . lamptech.co.uk . تم الاطلاع عليه بتاريخ 30 أغسطس 2023 .
↑ "مختبر لورانس بيركلي الوطني: تحديثات مصابيح T-8" . مؤرشف من الأصل في 16 سبتمبر 2008. تم الاطلاع عليه في 28 سبتمبر 2008 .
↑ "مختبر لورانس بيركلي الوطني: تاريخ ومشاكل مصابيح الفلورسنت T12" . مؤرشف من الأصل في 16 سبتمبر 2008. تم الاطلاع عليه في 28 سبتمبر 2008 .
↑ دليل ثورن التقني للإضاءة
↑ "ترقية مصباح الفلورسنت T-8 بطول 4 أقدام" . تم الاطلاع عليه بتاريخ 2 نوفمبر 2022 .
↑ "رموز الطاقة" . 1 نوفمبر 1995. مؤرشف من الأصل في 22 مايو 2011.
↑ مركز أبحاث الإضاءة، "أنظمة الفلورسنت T5"،تم الاطلاع عليه بتاريخ 30-11-2009.

[1] فانكي وأورانجي، "مصابيح تفريغ الغاز"؛ NV Philips 'Gloeilampenfabrieken (1951)

[2] "مصباح الفلورسنت T5: يكتسب زخماً كبيراً" . 1 سبتمبر 2003. تم الاطلاع عليه بتاريخ 20 فبراير 2020 .

[3] "كوفينجتون، إي جيه. القصة وراء هذا السرد لتطوير المصابيح الفلورية" . مؤرشف من الأصل في 24 مارس 2007. تم الاطلاع عليه في 28 سبتمبر 2008 .

[4] "المصباح الفلوري - حشوات الغاز" . lamptech.co.uk . تم الاطلاع عليه بتاريخ 30 أغسطس 2023 .

[5] "مختبر لورانس بيركلي الوطني: تحديثات مصابيح T-8" . مؤرشف من الأصل في 16 سبتمبر 2008. تم الاطلاع عليه في 28 سبتمبر 2008 .

[6] "مختبر لورانس بيركلي الوطني: تاريخ ومشاكل مصابيح الفلورسنت T12" . مؤرشف من الأصل في 16 سبتمبر 2008. تم الاطلاع عليه في 28 سبتمبر 2008 .

[7] دليل ثورن التقني للإضاءة

[8] "ترقية مصباح الفلورسنت T-8 بطول 4 أقدام" . تم الاطلاع عليه بتاريخ 2 نوفمبر 2022 .

[9] "رموز الطاقة" . 1 نوفمبر 1995. مؤرشف من الأصل في 22 مايو 2011.

[lrc-10] مركز أبحاث الإضاءة، "أنظمة الفلورسنت T5"،تم الاطلاع عليه بتاريخ 30-11-2009.

[ 1 ]

[ 2 ]

[ 3 ]

[ 4 ]

[ 5 ]

[ 6 ]

[ 7 ]

[ 8 ]

[ ٩ ]

[ 10 ]

اللغة	العربية (RTL)
روابط موسوعية	30 رابطاً
المصدر الأصلي	ويكيبيديا ↗
