V5 هي مجموعة من بروتوكولات شبكات الهاتف التي حددها المعهد الأوروبي لمعايير الاتصالات (ETSI) ، والتي تتيح الاتصال بين مقسم الهاتف ، المعروف أيضًا في المواصفات باسم المقسم المحلي (LE)، والخط المحلي . مع وجود آلاف المشتركين المحتملين المتصلين بالمقسم المحلي، تبرز مشكلة إدارة آلاف الأسلاك الممتدة إليهم (وما يترتب على ذلك من تكاليف). قبل اعتماد مواصفات V5، كان لدى مصنعي معدات المقسم حلول خاصة بهم لهذه المشكلة. لم تكن هذه الحلول متوافقة فيما بينها، مما يعني الاعتماد على طريقة مصنع واحد في كل مقسم.

قدّم الإصدار الخامس (V5) مجموعةً قياسيةً من البروتوكولات بين المشترك وشبكة الوصول المحلية (LE). وتم تعريف شبكة الوصول (AN ) كنقطة مرجعية. وتم توحيد الإشارات بين هذه النقطة وشبكة الوصول المحلية، مما أتاح حلولًا متعددة الموردين، شريطة الالتزام بالمواصفات. ونتج عن ذلك رابط واحد (أو روابط متعددة في حالة الإصدار 5.2) من شبكة الوصول إلى شبكة الوصول المحلية، مما قلل الحاجة إلى خطوط متعددة على طول هذه النقطة (أو على الأرجح، لم تعد هناك حاجة إلى حلول خاصة لإدارة هذا الرابط الواحد). وظل الرابط النهائي إلى الحلقة المحلية كما هو، مع استخدام الإشارات الرقمية ( ISDN ) والإشارات التناظرية للاتصالات الهاتفية الأساسية (المعروفة أيضًا باسم POTS في هذا المجال).

تعتمد البروتوكولات على مبدأ الإشارة عبر القناة المشتركة حيث تستخدم الإشارة القائمة على الرسائل لجميع المشتركين نفس قناة (قنوات) الإشارة بدلاً من القنوات المنفصلة الموجودة لمشتركين مختلفين.

يأتي الإصدار الخامس (V5) بنوعين:

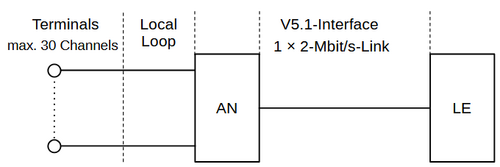

مخطط تخطيطي لشبكة وصول بواجهة V5.1
  • في الإصدار V5.1 ( ETS 300 324-1 ) ، توجد مطابقة تامة بين خطوط المشتركين وقنوات النقل في الرابط المجمع إلى مركز التبادل. وترتبط واجهة V5.1 برابط E1 مجمع واحد (2 ميجابت/ثانية) بين جهاز الإرسال المتعدد ومركز التبادل.

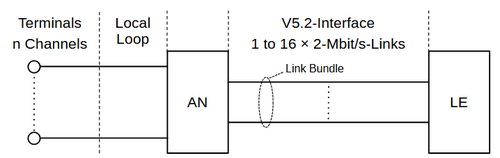

مخطط تخطيطي لشبكة وصول بواجهة V5.2
  • يوفر الإصدار V5.2 ( ETS 300 347-1 ) إمكانية التركيز في حال عدم كفاية قنوات النقل في الوصلة (الوصلات) المجمعة لاستيعاب جميع المشتركين في الوقت نفسه. ويمكن لواجهة V5.2 واحدة التحكم بما يصل إلى 16 وصلة E1 في آنٍ واحد، كما يمكنها توفير الحماية لقنوات الإشارة.

بروتوكولات الطبقة الثالثة

  • بروتوكول التحكم - يتحكم هذا البروتوكول في إعداد وإدارة وصلة V5 الأساسية من شبكة الوصول (AN) إلى المقسم المحلي (LE).
  • بروتوكول PSTN - ترجمة الإشارات التناظرية لـ POTS إلى شكل رقمي لنقلها من AN إلى LE. (أي رفع السماعة، طلب الأرقام، وضع السماعة، إلخ).
  • بروتوكول BCC - في الإصدار 5.2، بما أنه يمكن تخصيص أي قناة للمكالمة، فإن هذا البروتوكول مُكلّف بإدارة تخصيص القنوات للمكالمة. (في الإصدار 5.2 فقط)
  • بروتوكول التحكم في الروابط - لإدارة ما يصل إلى 16 رابطًا من نوع E1. يتحكم في حالة الروابط (أي في الخدمة/خارج الخدمة).
  • بروتوكول الحماية - يستخدم في الإصدار 5.2؛ يتم تكرار هذا البروتوكول على قناتين أو أكثر على رابطين أو أكثر ويوفر تجاوزًا فوريًا في حالة فشل أحدهما.

يدعم الإصدار 5.1 بروتوكولات التحكم، وشبكة الهاتف العامة (PSTN) ، وشبكة الخدمات الرقمية المتكاملة (ISDN) فقط. بينما يدعم الإصدار 5.2 أيضًا بروتوكولات التحكم في النسخ الاحتياطي (BCC)، والتحكم في الارتباط، والحماية.

يتم نقل بروتوكولات الطبقة 3 V5 على بروتوكول الطبقة 2 المسمى LAPV5، وهو شكل مختلف من LAP-D أو إجراءات الوصول إلى الرابط، طبقة نقل ISDN لقناة D.

V5 عبارة عن حزمة بروتوكولات تتحكم في مسارات الاتصال ذات التبديل الدائري.

التطورات اللاحقة

أُعيد استخدام أجزاء من الإصدار الخامس (V5) لخدمة جديدة تُعرف باسم خدمة توصيل الوسائط المتعددة ذات النطاق الضيق (NMDS). وعلى وجه الخصوص، أُعيد استخدام بروتوكول شبكة الهاتف العامة (PSTN) ودمجه مع شبكة الخدمات الرقمية المتكاملة (ISDN) لتوفير الخدمة للمشترك. وقد أتاح ذلك اتصالاً رقمياً بمنزل المشترك وإعادة استخدام الهواتف التناظرية عبر هذا الاتصال الرقمي. واستُبدلت نقطة مرجعية AN بوحدة طرفية للشبكة (NTE) شبيهة بشبكة ISDN. وتتولى هذه الوحدة الطرفية إدارة خدمة تناظرية وخدمة ISDN أساسية لمنزل المشترك.
