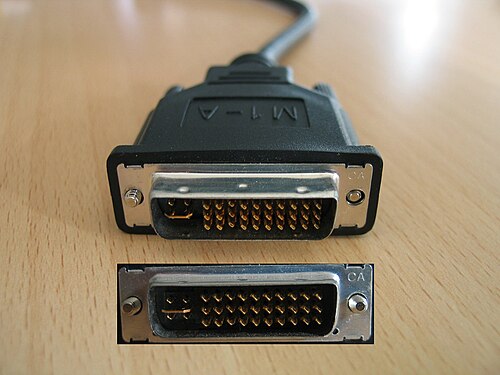

قابس وشاشة VESA

موصل VESA Plug and Display (يُختصر إلى P&D ) هو موصل فيديو ينقل الإشارات الرقمية للشاشات ، مثل شاشات العرض المسطحة وأجهزة عرض الفيديو ، وقد اعتمدته جمعية معايير الإلكترونيات المرئية (VESA) عام 1997. طُرح هذا الموصل في نفس الفترة تقريبًا التي طُرحت فيها الموصلات المنافسة لواجهة العرض الرقمية (DVI، 1999) وشاشة العرض المسطحة الرقمية (DFP، 1999) التابعة لـ VESA ، وسُوِّق كبديل لموصل الفيديو المُحسَّن من VESA (EVC، 1994). وعلى عكس DVI، لم ينتشر استخدامه على نطاق واسع.

يستخدم موصل P&D نفس تصميم EVC ذي الثلاثين سنًا بالإضافة إلى أربعة كابلات محورية ، والذي ينقل الفيديو الرقمي والتناظري والبيانات عبر ناقل USB و IEEE 1394 (FireWire). كحد أدنى، يجب أن يدعم موصل P&D نقل الفيديو الرقمي، وفي هذه الحالة يُسمى P&D-D ؛ أما عند دعمه لكل من الفيديو الرقمي والتناظري، فيُسمى P&D-A/D .

تصميم

رمز VESA للتوصيل والعرض ^{[ 1 ]}^{: §9.4}
علامة	معنى	علامة	معنى
A1	RS-170	د	غير قياسي
A2	RS-343	D1	25-65 ميجاهرتز
A3	اليورو	D2	65-112 ميجاهرتز
A4	معيار VESA	D3	112-160 ميجاهرتز

معهد مهندسي الكهرباء والإلكترونيات (IEEE)	يدعم معيار IEEE 1394-1995	USB	يدعم USB
(لا أحد)	لا يدعم معيار IEEE 1394	(لا أحد)	لا يدعم منفذ USB

يجب أن يحمل مقبس ومقبس P&D رمزًا قياسيًا للدلالة على المعايير التي يتوافق معها. يشير الربع العلوي الأيسر إلى دعم الفيديو التناظري، بينما يشير الربع العلوي الأيمن إلى دعم الفيديو الرقمي. أما الأرباع السفلية فتشير إلى دعم معيار IEEE 1394 ومعيار USB. ^{[ 1 ]}^{: §9.4}

يجب أن تحمل جميع موصلات P&D إشارة فيديو رقمية TMDS أحادية الوصلة (بحد أقصى 160 ميجاهرتز)، وأن تدعم على الأقل الإصدار 2 من قناة بيانات عرض VESA. ^{[ 1 ]}^{: §10.1} أقصى دقة هي 1600×1280 بمعدل تحديث 60 هرتز. ^{[ 1 ]}^{: §1.2.2}

يجب توفير إشارات الفيديو التناظرية، إن كانت مدعومة، على شكل ثلاث قنوات لونية منفصلة (أحمر/أخضر/أزرق) بالإضافة إلى إشارة مركبة واحدة أو إشارتين متزامنتين (أفقية ورأسية). ^{[ 1 ]}^{: §9} المعاوقة الاسمية لكل خط إشارة هي 75 أوم، ويجب أن تكون كل قناة قادرة على نقل نطاق ترددي لا يقل عن 2.4 جيجاهرتز. ^{[ 1 ]}^{: §7.10.1.9} يشير تصنيف نوع إشارات الفيديو التناظرية إلى قيم جهد الإشارات فقط، بما في ذلك بروتوكول التيار المستمر التناظري من النوع 4 (VESA) المُقدم مع EVC: ^{[ 1 ]}^{: §4.5.2.1}

مستويات إشارة الفيديو التناظرية P&D ^{[ 1 ]}^{: §4.5.2.1}
إشارة	النوع 1 RS-170	النوع 2 RS-343	النوع 3 يورو	معيار VESA من النوع 4
قمة	+1.000 فولت	+0.714 فولت	+0.700 فولت	+0.700 فولت تيار مستمر
الحد الأدنى	+0.075 فولت	+0.054 فولت	+0.000 فولت	+0.000 فولت تيار مستمر
فارغ	مرجع	مرجع	مرجع	+0.000 فولت تيار مستمر
مزامنة. نصيحة	-0.400 فولت	-0.286 فولت	-0.300 فولت	لا أحد

يدعم موصل P&D طاقة شحن اختيارية بجهد 18-20 فولت تيار مستمر وبحد أقصى 1.5 أمبير. ^{[ 1 ]}^{: §4.6} بالإضافة إلى ذلك، يدعم إشارة مزامنة العرض المجسم كخيار إضافي. ^{[ 1 ]}^{: §4.7} كما أن إشارات البيانات عبر USB وFireWire اختيارية أيضًا.

لم يُحدد إصدار منفذ USB ، ^{[ 1 ]}^{: §8.5} ، ولكن في حال دعمه، لكان مصممًا ليتوافق مع معايير USB الحالية. يُستخدم موصل USB لنقل حركات الماوس من جهاز التحكم اللاسلكي الخاص بجهاز العرض إلى برنامج العرض التقديمي على الكمبيوتر، ولتحديث البرامج الثابتة. ^{[ 2 ]}

يجب أن يتوافق منفذ FireWire ، في حال دعمه، مع مواصفات IEEE 1394-1995. ^{[ 1 ]}^{: §8.6}

الموصلات

على الرغم من أن تصميم الدبابيس مُستنسخ من VESA EVC، إلا أن غلاف الموصل يختلف قليلاً: يستخدم EVC شكلاً شبه منحرف، بينما يستخدم P&D شكلاً على هيئة حرف D. هذه الواجهة محمية ببراءات اختراع مُمنوحة لشركة Molex . ^{[ 1 ]}^{: §7.1} مع طرح P&D، استمر EVC كموصل للإشارات التناظرية فقط، ويُعرف أحيانًا باسم P&D-A؛ وقد اكتملت عائلة EVC/P&D بموصلات مُدمجة تناظرية/رقمية (P&D-A/D) وموصلات رقمية فقط (P&D-D). ^{[ 1 ]}^{: §12.1} يتوافق P&D-A/D مع أجهزة EVC (باستثناء ميزات VESA EVC المفقودة)، بينما لا يتوافق P&D-D معها.

قابلية التشغيل البيني بين P&D و EVC ^{[ 1 ]}^{: §12}
المضيف (الوعاء) شاشة (قابس)	EVC ^{[ أ ]}	P&D-A/D	P&D-D
EVC ^{[ أ ]}	نعم	نعم	لا
P&D-D	لا	نعم	نعم

ملحوظات

1 2 بالنسبة لهذا الجدول، يُفترض أن EVC هو التنفيذ التناظري فقط

بالإضافة إلى موصل P&D العادي، يحدد المعيار أيضًا موصلًا ميكروريبون ذو 40 سنًا ، والذي يُستخدم فقط عند إجراء اتصال فيديو رقمي عبر P&D-D. ^{[ 1 ]}^{: §10.3}

يُخطئ البعض في اعتبار منفذ P&D شكلاً بديلاً لموصل شاشة Apple ، ^{[ 3 ]} ولكن ADC يحمل تيارًا أعلى، وله تخطيط دبوس مختلف، ولا يدعم FireWire.

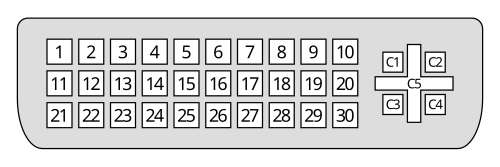

مخططات توصيل مقبس VESA P&D ^{[ 1 ]}^{: §7.8}
دبوس	وظيفة	P&D-A/D	P&D-D
1	للأغراض العامة، من صنع طرف ثالث	بيانات TMDS 2 +
2		بيانات TMDS 2 -
3		بيانات TMDS2
4		مزامنة أفقية ورأسية	غير مستخدم
5		مزامنة أفقية / مزامنة مركبة	غير مستخدم
6		مزامنة عمودية	غير مستخدم
7		عودة ساعة TMDS
8	للأغراض العامة، من النوع الرابع	طاقة الشحن +
9	للأغراض العامة، من صنع طرف ثالث	1394 زوج A، البيانات -
10		1394 زوج A، بيانات +
11		بيانات TMDS 1 +
12		بيانات TMDS 1 -
13		بيانات TMDS1
14		ساعة TMDS +
15		ساعة TMDS -
16		بيانات USB +
17		بيانات USB -
18	للأغراض العامة، من النوع الرابع	1394 غطاء خارجي (اختياري) وإرجاع طاقة الشحن
19	للأغراض العامة، من صنع طرف ثالث	1394 Vg
20		1394 Vp
21		بيانات TMDS 0 +
22		بيانات TMDS 0 -
23		بيانات TMDS 0
24		ستيريو	غير مستخدم
25		إرجاع DDC وإرجاع مزامنة الاستريو
26		بيانات DDC (SDA)
27		ساعة رقمية رقمية (SCL)
28	للأغراض العامة، من النوع الرابع	+5 فولت تيار مستمر
29	للأغراض العامة، من صنع طرف ثالث	1394 زوج B، ساعة +
30	للأغراض العامة، من صنع طرف ثالث	1394 زوج ب، ساعة -
ج1	شبه محوري، من النوع الرابع	فيديو ريد متوفر الآن	غير مستخدم
C2		فيديو أخضر متوفر	غير مستخدم
ج3		ساعة بكسل (اختيارية)	غير مستخدم
C4		فيديو أزرق خارج	غير مستخدم
C5	أرضية مشتركة لخطوط شبه المحورية، صنع ثانٍ	إرجاع ساعة الفيديو / البكسل	يستخدم كمفتاح ميكانيكي

أسماء بديلة

M1-DA ، وهو اسم تستخدمه شركة InFocus (غالباً ما يتم اختصاره إلى M1 )

مراجع

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 "معيار VESA للتوصيل والعرض (P&D)، الإصدار 1" (ملف PDF) . جمعية معايير الإلكترونيات المرئية. 11 يونيو 1997. مؤرشف من النسخة الأصلية (ملف PDF) في 4 يوليو 2003.
↑ "كابل M1 إلى DVI-D/USB بسعر 59.00 دولارًا أمريكيًا*" . InFocus . مؤرشف من الأصل في 4 فبراير 2012. تم الاطلاع عليه في 30 يناير 2023 .
↑ "ما هذا بحق الجحيم... موصل شاشة أبل؟ "
