المقطع الزلزالي الرأسي

📅 آخر تحديث: ٣ أغسطس ٢٠٢٦
✍️ نُشر في: ٣ أغسطس ٢٠٢٦
📷 يحتوي على 1 صور
الموسوعة الحرة

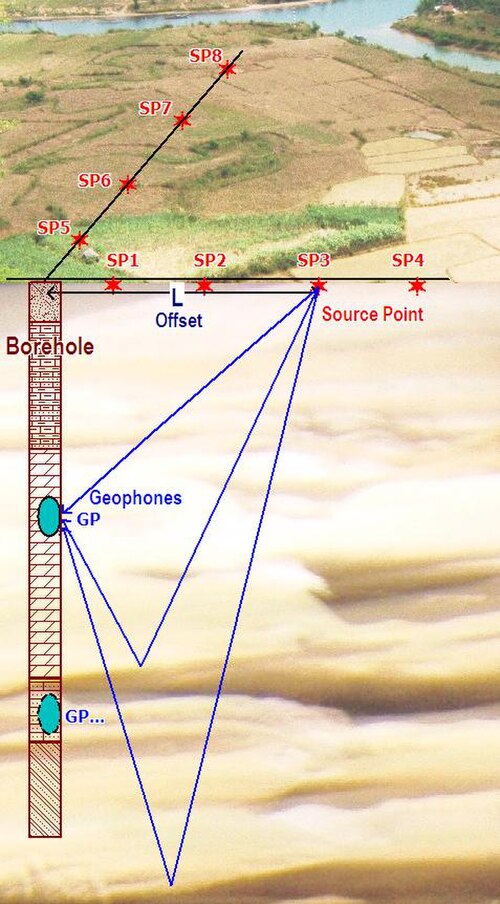

تخطيط محطة المقطع الزلزالي الرأسي

في الجيوفيزياء ، يُعدّ المقطع الزلزالي الرأسي ( VSP ) تقنيةً لقياسات الزلازل تُستخدم للربط مع بيانات الزلازل السطحية. السمة المميزة للمقطع الزلزالي الرأسي (الذي يتنوع إلى أنواع عديدة) هي وجود مصدر الطاقة أو أجهزة الكشف (أو كليهما أحيانًا) داخل بئر . في النوع الأكثر شيوعًا من المقطع الزلزالي الرأسي، تقوم الهيدروفونات ، أو في أغلب الأحيان الجيوفونات أو مقاييس التسارع ، بتسجيل الطاقة الزلزالية المنعكسة من مصدر زلزالي على السطح.

توجد طرق عديدة للحصول على بيانات المقطع الزلزالي الرأسي (VSP). في تقنية VSP ذات الإزاحة الصفرية (A)، تكون مصادر الإشارة قريبة من جدار البئر مباشرةً فوق أجهزة الاستقبال. أما في تقنية VSP ذات الإزاحة (B)، فتكون مصادر الإشارة على مسافة معينة من أجهزة الاستقبال داخل جدار البئر. وتتميز تقنية VSP المتحركة (C) بتحريك مصدر الإشارة تدريجيًا إلى مسافة أبعد مع تثبيت أجهزة الاستقبال في مواقعها. بينما تُراعي تقنية VSP المتحركة (D) هندسة التسجيل في الآبار المائلة، حيث يكون كل جهاز استقبال في موضع جانبي مختلف ويكون مصدر الإشارة فوقه مباشرةً. أما تقنية VSP القريبة من الملح (E) فهي عبارة عن مسوحات انعكاسية تُستخدم لتحديد الحد الفاصل بين الملح والرواسب بالقرب من جدار البئر، وذلك باستخدام مصدر إشارة على قمة قبة ملحية بعيدًا عن منصة الحفر. وأخيرًا، تستخدم تقنية VSP ضوضاء الحفر (F)، والمعروفة أيضًا بتقنية VSP الزلزالية أثناء الحفر (SWD)، ضوضاء لقمة الحفر كمصدر إشارة، مع وضع أجهزة الاستقبال على طول سطح الأرض. تتضمن أنظمة VSP متعددة الإزاحة (G) مصدرًا على مسافة ما من العديد من أجهزة الاستقبال في البئر. [ 1 ] [ 2 ]

يُنشأ مقطع زلزالي رأسي لتحديد قيمة تُعرف باسم موجة المصدر. يُعدّ هذا مفيدًا في عملية تُعرف باسم فك التشفير. يسمح فك التشفير بالحصول على مقطع زلزالي رأسي أكثر وضوحًا وتركيزًا. [ 2 ] الفكرة هي أن المقطع الزلزالي الرأسي يُبلغ عن أي نشاط زلزالي غير طبيعي، ويُتيح فك التشفير الحصول على مقطع أكثر تركيزًا على هذه الأنشطة غير الطبيعية. تُستخدم المقاطع الزلزالية الرأسية لقياس الإشارة الزلزالية في الأعماق، ومن خلال هذا القياس، يُمكن تحديد الطول الموجي عند مصدر النشاط الزلزالي بسهولة. بقياس موجة المصدر، يستطيع الجيوفيزيائيون إجراء فك التشفير على المقطع الزلزالي الرأسي، وتقليل التقارير عن جميع الأنشطة الزلزالية، وحصر التقارير في التغيرات غير الطبيعية أو الشديدة فقط في النشاط الزلزالي. [ 2 ]

في السنوات الأخيرة، ازداد استخدام المسح الزلزالي العمودي (VSP) شيوعًا لتقليل مخاطر تحديد مواقع الآبار وتحسين مراقبتها. [ 3 ] وقد ساهم التقدم التكنولوجي في مراقبة الآبار في جعل المسح الزلزالي العمودي أكثر دقةً وفعاليةً باستخدام تقنية التداخل ذي الخط الأساسي الطويل جدًا (VLBI). [ 3 ] وتُعدّ تقنية VLBI تقنيةً فلكيةً تعتمد على هوائيات الراديو، وتتيح تصويرًا عالي الدقة على نطاق مكاني واسع. لذا، فإن استخدام هذه التقنيات لإنشاء مقطع زلزالي يُنتج صورًا دقيقةً للغاية للموجات الصغيرة، ويُحسّن من تحديد مصادرها. ويُعتبر المسح الزلزالي العمودي أكثر ملاءمةً من غيره من المقاطع الزلزالية لاستيعاب معدات تقنية VLBI. [ 3 ] كما أن الطول الرأسي الكبير المطلوب لحفر بئر المسح الزلزالي العمودي يسمح لمعدات VLBI بتحليل البيانات ضمن منطقة أوسع. ويمكن لتقنية VLBI إنتاج نتائج عالية الدقة ضمن منطقة تصل إلى 50  كيلومترًا. [ 3 ]

مراجع

  1. ↑ "مخطط تكوينات VSP" . شلمبرجير. مؤرشف من الأصل في 25 سبتمبر 2013. تم الاطلاع عليه في 4 أغسطس 2014 .
  2. 1 2 3 ريكتور، جيه دبليو؛ مانجريوتيس، إم دي (2011). "المقطع الزلزالي الرأسي". في: جوبتا، هارش ك. (محرر). موسوعة جيوفيزياء الأرض الصلبة . سلسلة موسوعة علوم الأرض. دوردريخت: سبرينغر هولندا. doi : 10.1007/978-90-481-8702-7 . ISBN 978-90-481-8701-0.
  3. 1 2 3 4 أوناجيت، إنوينود (2014)، أوناجيت، إنوينود (محرر)، "الفصل 7 - فهم عملية فك التشفير"، تقنيات تحليل البيانات الزلزالية في استكشاف الهيدروكربونات ، أكسفورد: إلسيفير، ص 93-103، doi : 10.1016/b978-0-12-420023-4.00007-1 ، ISBN 978-0-12-420023-4
