منظم الجهد

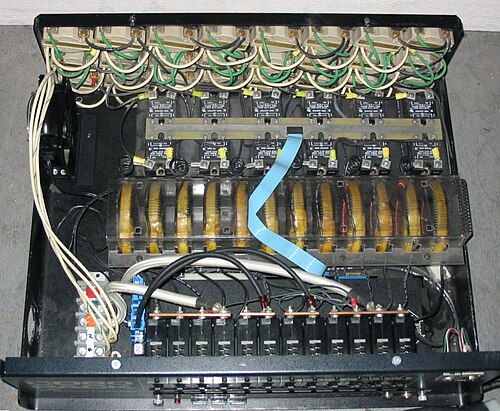

وحدة التحكم بالجهد ، وتُسمى أيضًا وحدة التحكم بجهد التيار المتردد أو منظم التيار المتردد، هي وحدة إلكترونية تعتمد على الثايرستورات ، أو الصمامات الثلاثية للتيار المتردد ، أو مقومات السيليكون المتحكم بها، أو الترانزستورات ثنائية القطب ذات البوابة المعزولة ، حيث تقوم بتحويل جهد ثابت وتردد ثابت للتيار المتردد (AC) إلى جهد متغير عند الخرج، يتم توصيله إلى حمل مقاوم . يُستخدم هذا الجهد المتغير في خفض إضاءة الشوارع ، وتغيير درجات حرارة التدفئة في المنازل أو المصانع، والتحكم في سرعة المراوح وآلات اللف ، والعديد من التطبيقات الأخرى، على غرار المحول الذاتي . [ 1 ] [ 2 ] تندرج وحدات التحكم بالجهد ضمن نطاق إلكترونيات الطاقة. ونظرًا لانخفاض صيانتها وكفاءتها العالية، فقد حلت وحدات التحكم بالجهد محل وحدات أخرى مثل المضخمات المغناطيسية والمفاعلات المشبعة في الاستخدام الصناعي. [ 2 ]
أنماط التشغيل
تعمل أجهزة التحكم الإلكترونية في الجهد بطريقتين مختلفتين؛ إما من خلال "التحكم بالتشغيل والإيقاف" أو من خلال "التحكم بالطور". [ 3 ] [ 4 ] [ 5 ]
التحكم في التشغيل والإيقاف
في وحدة التحكم ثنائية التشغيل، تُستخدم الثايرستورات لتشغيل الدوائر لبضع دورات من الجهد وإيقافها لدورات محددة، مما يُغير قيمة الجهد الفعال الكلي للمخرج ويعمل كمفتاح تيار متردد عالي السرعة. ينتج عن التبديل السريع تشوهات عالية التردد قد تتسبب في ارتفاع درجة الحرارة، وربما تؤدي إلى تداخل في الأجهزة الإلكترونية المجاورة. [ 2 ] [ 4 ] لا تُعد هذه التصاميم عملية إلا في تطبيقات الطاقة المنخفضة. [ 6 ]
التحكم في زاوية الطور

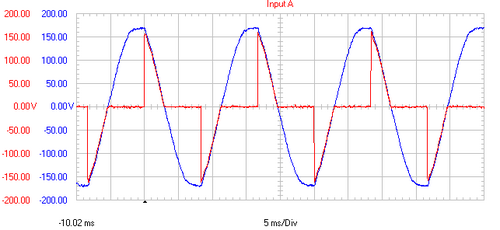

في التحكم بزاوية الطور ، تُستخدم الثايرستورات لتمرير جزء محدد من كل دورة تيار متردد إلى الحمل. ومن خلال التحكم بزاوية الطور أو زاوية التشغيل، يمكن تغيير جهد الخرج الفعال للحمل. يتم تشغيل الثايرستور في كل نصف دورة وإيقافه في النصف المتبقي. زاوية الطور هي الموضع الذي يتم عنده تشغيل الثايرستور.
التطبيقات
- دوائر التحكم في شدة الإضاءة
- التحكم في درجة حرارة أنظمة التدفئة الكهربائية
- التحكم في سرعة المحركات
- ضوابط مغناطيسية للتيار المتردد [ 7 ]
