خط الماء
خط الماء هو الخط الذي يلتقي فيه هيكل السفينة بسطح الماء .
يمكن أن يشير خط الماء أيضًا إلى أي خط على هيكل السفينة موازٍ لسطح الماء عندما تكون السفينة عائمة في وضع أفقي متوازن. ومن ثم، تُعد خطوط الماء فئة من "خطوط السفن" المستخدمة للدلالة على شكل الهيكل في مخططات خطوط الهندسة البحرية. [ 1 ]
خط التحميل (المعروف أيضًا باسم خط بليمسول) هو خط الماء الذي يشير إلى الحد القانوني الذي يمكن تحميل السفينة عنده لأنواع ودرجات حرارة مياه محددة من أجل الحفاظ على الطفو بأمان . [ 2 ]
بالنسبة للسفن ذات الهياكل الإزاحية ، تُحدد سرعة الهيكل ، من بين أمور أخرى، بطول خط الماء . في القوارب الشراعية ، يمكن أن يتغير طول خط الماء بشكل كبير مع ميل القارب ، مما قد يؤثر ديناميكيًا على سرعة القارب.
الطائرات

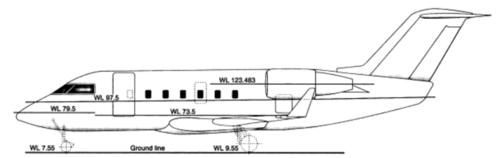

بحسب دليل صيانة وإصلاح هياكل الطائرات التابع لسلاح الجو الأمريكي (1960)، يمتد خط مائي أفقي من مقدمة الطائرة إلى فتحة العادم . ويُشار إلى خط الأساس للطائرة بخط مائي صفر (0). يختلف موقع هذا الخط باختلاف أنواع الطائرات. ومع ذلك، فإن مستويات جميع الخطوط المائية أعلى وأسفل خط الصفر متوازية. [ 3 ] يُقاس رقم الخط المائي (WL) في الولايات المتحدة بالبوصة ، وتزداد القيم كلما اتجهنا للأعلى. من بين المحاذيات الشائعة لخط الأساس: طرف مقدمة الطائرة (حيث تكون قيمة WL سالبة) أو "المستوى الأرضي الاسمي" (حيث تكون القياسات غير سالبة). [ 4 ]
انظر أيضاً
مراجع
- ↑ كيرشوف 1961 ، ص 901، خطوط المياه.
- ↑ كيرشوف 1961 ، الصفحات 464-465، خط الماء للحمل.
- ↑ القوات الجوية الأمريكية 1960 ، ص 14-20.
- ^ تاكاهاشي 2017 ، ص. 77.
مصادر
- تاكاهاشي، ت. (2017). أداء الطائرات وتحديد أحجامها، المجلد الأول: أساسيات أداء الطائرات . دار مومنتوم للنشر. ISBN 978-1-60650-684-4تم الاطلاع عليه بتاريخ 2024-07-02 .
- كيرشوف، رينيه دي بارون (1961). القاموس البحري الدولي: قاموس موسوعي للمصطلحات والعبارات البحرية المفيدة، مع ما يقابلها باللغتين الفرنسية والألمانية ( الطبعة الثانية). فان نوستراند رينهولد. ISBN 978-0-442-02062-0. OCLC 1039382382 .
{{cite book}}عدم توافق رقم ISBN / التاريخ ( مساعدة ) - القوات الجوية الأمريكية (1960). دليل القوات الجوية . وزارة القوات الجوية . تم الاطلاع عليه بتاريخ 2 يوليو 2024 .
