معالج AMD K6-2 بسرعة 266 ميجاهرتز

المعالج K6-2 هو معالج دقيق من نوع x86، طرحته شركة AMD في 28 مايو 1998، [ 2 ] ويتوفر بسرعات تتراوح بين 266 و550 ميجاهرتز . يُعدّ K6-2 نسخة محسّنة من المعالج K6 الأصلي، حيث قدّم مجموعة تعليمات 3DNow! SIMD من AMD وواجهة ناقل نظام مُطوّرة تُسمى Super Socket 7 ، والتي كانت متوافقة مع اللوحات الأم القديمة من نوع Socket 7. صُنع المعالج باستخدام تقنية 250 نانومتر، ويعمل بجهد 2.2 فولت ، ويحتوي على 9.3 مليون ترانزستور .

تاريخ

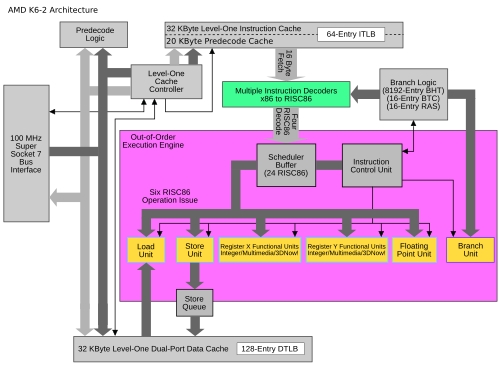

بنية AMD K6-2.
صورة لشريحة معالج AMD K6-2 500AFX

صُمم معالج K6-2 لمنافسة معالج إنتل الرائد، بنتيوم II، الذي كان أغلى بكثير . كان أداء المعالجين متقاربًا: كان معالج K6 السابق أسرع في الحوسبة العامة، بينما كان معالج إنتل أسرع في تطبيقات الفاصلة العائمة x87. ولمواجهة هيمنة بنتيوم II على حسابات الفاصلة العائمة، كان K6-2 أول معالج مركزي يُقدم مجموعة تعليمات SIMD للفاصلة العائمة (أطلقت عليها AMD اسم 3DNow! )، مما حسّن الأداء بشكل ملحوظ. مع ذلك، تطلّب الأمر تخصيص البرامج خصيصًا للتعليمات الجديدة، وعلى الرغم من طرح 3DNow لمجموعة تعليمات SSE من إنتل في السوق قبل K6-2، إلا أنها لم تحظَ بشعبية كبيرة.

بفضل مقبس Super Socket 7، الذي رفع سرعة ناقل المعالج من 66  ميجاهرتز إلى 100  ميجاهرتز، تمكن جهاز K6-2 من تحمل تأثيرات مضاعفات وحدة المعالجة المركزية المتزايدة باستمرار بكفاءة عالية، وظل منافسًا قويًا بشكل ملحوظ في مراحل لاحقة من عمره. صُممت جميع أجهزة K6-2 تقريبًا لاستخدام لوحات أم Super Socket 7  بسرعة 100 ميجاهرتز ، مما سمح لناقل النظام بمواكبة تردد ساعة K6-2.

حققت شريحة K6-2 نجاحًا ماليًا باهرًا، ومكّنت AMD من تحقيق الإيرادات اللازمة لإطلاق معالج Athlon القادم . وكانت شريحة K6-2 300، التي صدرت في البداية، الأكثر مبيعًا بلا منازع. وسرعان ما اكتسبت سمعة ممتازة في السوق، وقدمت أداءً متميزًا مقارنةً بمعالج Intel Celeron 300A. ورغم أن أداء K6-2 في العمليات الحسابية ذات الفاصلة العائمة كان متوسطًا مقارنةً بـ Celeron، إلا أنه تميز بسرعة وصول أعلى إلى ذاكرة الوصول العشوائي (بفضل اللوحة الأم Super 7)، بالإضافة إلى دعمه لتقنية 3DNow الرسومية.

مع تطور السوق، أصدرت AMD سلسلة طويلة من معالجات K6-2 الأسرع، وكانت أكثرها مبيعًا هي 350 و400 و450 و500. وبحلول الوقت الذي أصبحت فيه معالجات 450 و500 من المعالجات السائدة، كانت عائلة K6-2 قد انتقلت بالفعل إلى قطاع أجهزة الكمبيوتر ذات الميزانية المحدودة، حيث استمرت في المنافسة بنجاح ضد معالجات Celeron من Intel.

K6-2+

على الرغم من اسمه، فإن معالج K6-2+ غير المعروف على نطاق واسع كان مبنيًا على تصميم AMD K6-III+ (الطراز 13) مع ذاكرة تخزين مؤقتة  مدمجة من المستوى الثاني (L2) بسعة 128 كيلوبايت ، ومصنّع بتقنية 0.18 ميكرومتر (وهو في الأساس K6-III+ بنصف سعة ذاكرة التخزين المؤقتة L2). صُمم K6-2+ خصيصًا ليكون معالجًا محمولًا منخفض الطاقة. وقد وفرت بعض شركات تصنيع اللوحات الأم، مثل جيجابايت وFIC، تحديثات BIOS للوحات الأم المكتبية الخاصة بها لتمكين استخدام هذه المعالجات؛ أما بالنسبة للوحات الأم الأخرى غير المدعومة رسميًا، فقد قام المستخدمون بإنشاء تحديثات BIOS غير رسمية بأنفسهم. [ 3 ] [ 4 ]

لم تدعم معظم اللوحات الأم K6-2+ إعداد مُضاعِف تردد أعلى من 5.5، حيث كانت 550  ميجاهرتز هي أعلى سرعة رسمية للوحة K6-2+ (100 × 5.5 = 550). ولكن من الميزات غير المعروفة في كل من K6-2 و K6-2+ أنها كانت تُفسِّر إعداد مُضاعِف تردد اللوحة الأم 2 على أنه 6. وقد سمح هذا للعديد من المستخدمين بتشغيل لوحة K6-2+ بتردد 550  ميجاهرتز، بل وأحيانًا بتردد 500  ميجاهرتز، بسرعة 600  ميجاهرتز بمجرد ضبط مُضاعِف تردد اللوحة الأم على 2. [ 5 ]

سمات

نماذج

K6-2 (Chomper, 250 nm)

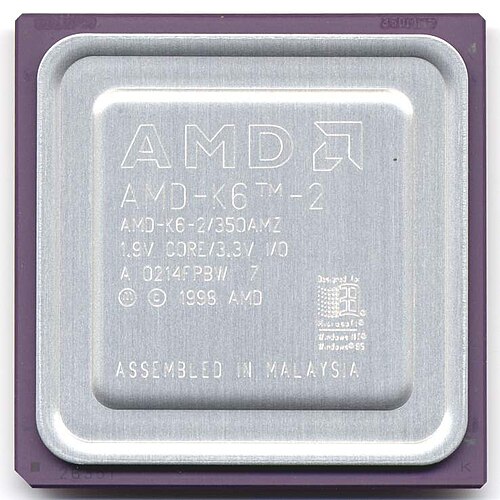

معالج AMD K6-2

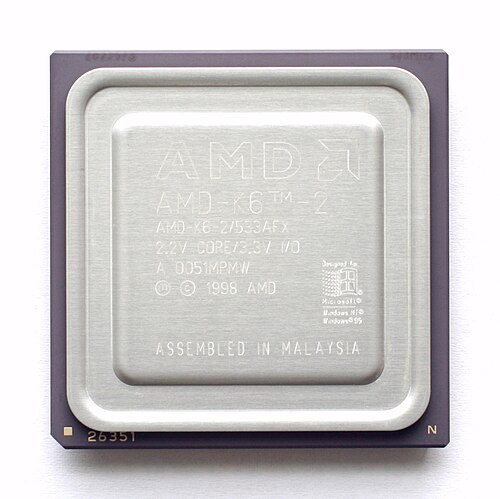

AMD K6-2، Chomper-XT .
تمت إزالة لوحة AMD-K6-2 مع موزع الحرارة المدمج
  • رقم العبوة: 26050
  • معرّف وحدة المعالجة المركزية : العائلة 5، الطراز 8، الخطوة 0
  • ذاكرة التخزين المؤقت من المستوى الأول: 32 + 32 كيلوبايت (البيانات + التعليمات)
  • MMX ، 3DNow!
  • 9.3 مليون ترانزستور
  • سوبر سوكيت 7
  • ناقل النظام الأمامي : 66، 100  ميجاهرتز
  • جهد النواة: 2.2 فولت
  • تاريخ الإصدار الأول: 28 مايو 1998
  • عملية التصنيع: 250  نانومتر
  • معدل الساعة: 233، 266، 300، 333، 350 و366  ميجاهرتز

K6-2 (Chomper Extended (CXT), 250 nm)

  • رقم العبوة: 26351
  • معرّف وحدة المعالجة المركزية: العائلة 5، الطراز 8، الخطوة 12
  • ذاكرة التخزين المؤقت من المستوى الأول: 32 + 32 كيلوبايت (البيانات + التعليمات)
  • MMX ، 3DNow!
  • سوبر سوكيت 7
  • ناقل النظام الأمامي : 66، 95، 97، 100  ميجاهرتز
  • النواة: 2.0 (محمول)/2.2/2.3/2.4 فولت
  • تاريخ الإصدار الأول: 16 نوفمبر 1998
  • عملية التصنيع: 250  نانومتر
  • معدل الساعة: 200، 233، 266، 300، 333، 350، 366، 380، 400، 427.5، 450، 475، 500، 533 و550  ميجاهرتز
