إنتل بنتيوم الثاني
شارة علبة Pentium II MMX الأصلية
معلومات عامة
تم إطلاقه7 مايو 1997 ؛ منذ 27 عامًا ( 1997-05-07 )
تم إيقافه26 ديسمبر 2003 ؛ منذ 21 عامًا [1] ( 2003-12-26 )
تم تسويقه بواسطةإنتل
صمم بواسطةإنتل
الشركة المصنعة المشتركة
  • إنتل
رمز CPUIDكلايمث: 80522
ديشوتس وتونغا: 80523
ديكسون: 80524
أداء
الحد الأقصى لمعدل ساعة وحدة المعالجة المركزية 233 ميجا هرتز إلى 450 ميجا هرتز
سرعات FSB66 طن متري/ثانية إلى 100 طن متري/ثانية
مخبأ
ذاكرة التخزين المؤقتة L132 كيلو بايت (16 كيلو بايت بيانات + 16 كيلو بايت تعليمات)
ذاكرة التخزين المؤقتة L2256–512 كيلو بايت
الهندسة المعمارية والتصنيف
عقدة التكنولوجيا350 نانومتر إلى 180 نانومتر
الهندسة المعمارية الدقيقةص6
مجموعة التعليماتIA-32
الإضافات
المواصفات المادية
الترانزستورات
  • كلايمث : 7.5 مليون
  • ديشوتس : 7.5 مليون
  • تونغا : 7.5 مليون
  • ديكسون : 27.4 مليون
النوى
  • 1
المقابس
المنتجات والنماذج والمتغيرات
الأسماء الأساسية
  • كلايمث (سطح المكتب)
  • ديشوتس (سطح المكتب)
  • تونجا (محمول)
  • ديكسون (محمول)
تاريخ
سلفبنتيوم ، بنتيوم برو ، بنتيوم MMX
خلفاءبنتيوم III (خليفة SSE)، سيليرون ، بنتيوم 4 (خليفة SSE2)
حالة الدعم
غير مدعوم

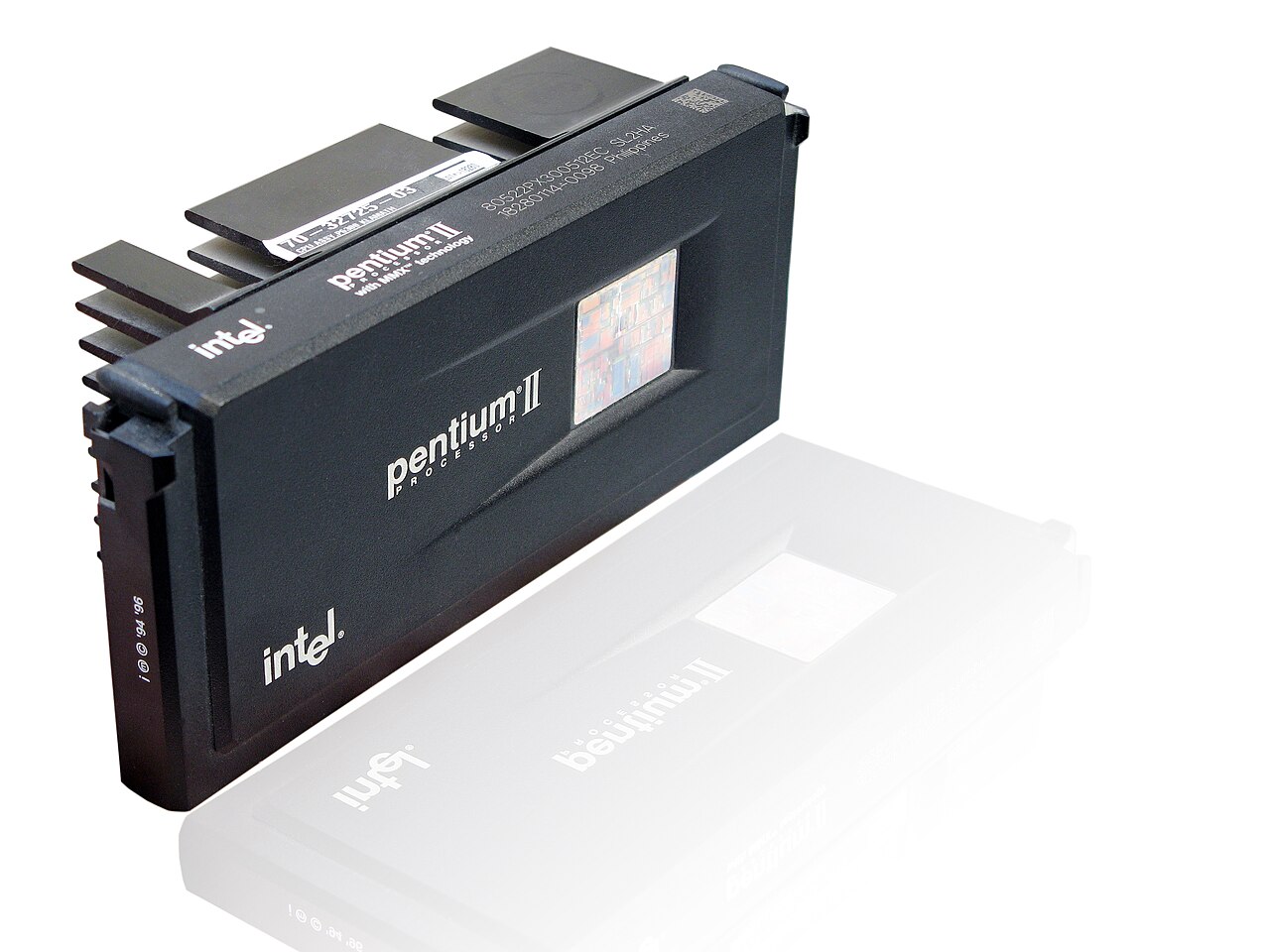

معالج Pentium II بتقنية MMX وخرطوشة SECC .

Pentium II [2] هي علامة تجارية لمعالجات Intel x86 من الجيل السادس تعتمد على الهندسة المعمارية الدقيقة P6 ، والتي تم تقديمها في 7 مايو 1997. وهي تجمع بين الهندسة المعمارية الدقيقة P6 الموجودة في Pentium Pro ومجموعة تعليمات MMX الخاصة بـ Pentium MMX .

يحتوي Pentium II على 7.5 مليون ترانزستور (27.4 مليون في حالة Dixon المحمول مع  ذاكرة تخزين مؤقتة L2 بحجم 256 كيلوبايت )، ويتميز بإصدار محسّن من نواة الجيل الأول P6 من Pentium Pro، والتي تحتوي على 5.5 مليون ترانزستور. ومع ذلك، كان نظام ذاكرة التخزين المؤقت L2 الخاص به أقل مستوى عند مقارنته بنظام Pentium Pro. في عام 1998، قامت Intel بتقسيم عائلة Pentium II من خلال إطلاق خط Celeron المستند إلى Pentium II من المعالجات لأجهزة الكمبيوتر منخفضة التكلفة وخط Intel Pentium II Xeon للخوادم ومحطات العمل. تميز Celeron بذاكرة تخزين مؤقتة L2 عالية السرعة على الشريحة مخفضة أو محذوفة (في بعض الحالات موجودة ولكنها معطلة) وFSB بسرعة 66 MT/s. تميزت معالجات Xeon بمجموعة من ذاكرة التخزين المؤقت L2 ذات السرعة الكاملة (من 512 كيلو بايت إلى 2048 كيلو بايت)، وFSB بسرعة 100 MT/s، وواجهة مادية مختلفة ( الفتحة 2 )، ودعم المعالجة المتعددة المتماثلة .

في فبراير 1999، تم استبدال Pentium II بـ Pentium III المتطابق تقريبًا ، والذي أضاف فقط مجموعة تعليمات SSE الجديدة آنذاك . ومع ذلك، استمر إنتاج العائلة الأقدم حتى يونيو 2001 لوحدات سطح المكتب، [3] وسبتمبر 2001 للوحدات المحمولة، [4] ونهاية عام 2003 للأجهزة المضمنة. [1]

ملخص

كان المعالج الدقيق Pentium II يعتمد إلى حد كبير على البنية الدقيقة لسابقه، Pentium Pro ، ولكن مع بعض التحسينات المهمة. [5]

على عكس معالجات Pentium وPentium Pro السابقة، تم وضع وحدة المعالجة المركزية Pentium II في وحدة قائمة على الفتحة بدلاً من مقبس وحدة المعالجة المركزية . تم حمل المعالج والمكونات المرتبطة به على لوحة فرعية مشابهة للوحة التوسعة النموذجية داخل خرطوشة بلاستيكية. تم حمل مبدد حراري ثابت أو قابل للإزالة على جانب واحد، باستخدام مروحته الخاصة في بعض الأحيان. [6]

كانت هذه الحزمة الأكبر بمثابة حل وسط يسمح لشركة Intel بفصل ذاكرة التخزين المؤقت الثانوية عن المعالج مع الاحتفاظ بها على ناقل خلفي مقترن بشكل وثيق . تعمل ذاكرة التخزين المؤقت L2 بنصف تردد ساعة المعالج، على عكس Pentium Pro، الذي تعمل ذاكرة التخزين المؤقت L2 خارج الشريحة بنفس تردد المعالج. ومع ذلك، تمت زيادة ارتباطها إلى 16 اتجاهًا (مقارنة بـ 4 اتجاهات في Pentium Pro) وكان حجمها دائمًا 512 كيلوبايت، أي ضعف أصغر خيار يبلغ 256 كيلوبايت في Pentium Pro. حلت ذاكرة التخزين المؤقت خارج الحزمة مشكلات العائد المنخفض لـ Pentium Pro، مما سمح لشركة Intel بتقديم Pentium II بمستوى سعر رئيسي. [7] [8]

قامت شركة إنتل بتحسين أداء تنفيذ التعليمات البرمجية ذات 16 بت على بنتيوم 2، وهي المنطقة التي كان بنتيوم برو يعاني فيها من إعاقة ملحوظة، وذلك بإضافة ذاكرة تخزين مؤقتة لسجلات القطاعات. كانت معظم برامج المستهلك في ذلك الوقت لا تزال تستخدم على الأقل بعض التعليمات البرمجية ذات 16 بت، وذلك بسبب مجموعة متنوعة من العوامل. كما تمت معالجة المشكلات المتعلقة بالسجلات الجزئية عن طريق إضافة علامة داخلية لتخطي عمليات مسح خطوط الأنابيب كلما أمكن ذلك. [9] للتعويض عن ذاكرة التخزين المؤقت L2 الأبطأ، تميز بنتيوم 2 بذاكرة تخزين مؤقتة L1 بحجم 32 كيلوبايت، وهو ضعف ذاكرة التخزين المؤقت لبنتيوم برو، بالإضافة إلى 4 مخازن مؤقتة للكتابة (مقابل 2 في بنتيوم برو)؛ ويمكن أيضًا استخدام هذه بواسطة أي من خطوط الأنابيب، بدلاً من تثبيت كل منها في خط أنابيب واحد. [10] [11] كان بنتيوم 2 أيضًا أول وحدة معالجة مركزية تعتمد على P6 لتنفيذ مجموعة تعليمات Intel MMX integer SIMD التي تم تقديمها بالفعل على بنتيوم MMX . [7]

كان Pentium II إصدارًا أكثر توجهًا نحو المستهلك من Pentium Pro. كان تصنيعه أرخص بسبب ذاكرة التخزين المؤقت L2 المنفصلة والأبطأ. جعله الأداء المحسن 16 بت ودعم MMX خيارًا أفضل لأنظمة التشغيل على مستوى المستهلك، مثل Windows 9x وتطبيقات الوسائط المتعددة. تم تخفيف عقوبة أداء ذاكرة التخزين المؤقت L2 الأبطأ والأرخص من خلال ذاكرة التخزين المؤقت L1 المزدوجة والتحسينات المعمارية للكود القديم. تم زيادة أداء المعالج العام مع خفض التكاليف. [7] [12]

تستخدم جميع معالجات Pentium II من طراز Klamath وبعض معالجات Deschutes المبكرة وحدة تحكم ذاكرة تخزين مؤقتة من المستوى الثاني/ رقاقة ذاكرة وصول عشوائي مدمجة تسمح بتخزين 512 ميجابايت فقط؛ وفي حين يمكن تثبيت المزيد من ذاكرة الوصول العشوائي نظريًا، فإن هذا من شأنه أن يؤدي إلى أداء بطيء للغاية. وفي حين كان هذا الحد غير ذي صلة عمليًا بالنسبة للمستخدم المنزلي العادي في ذلك الوقت، فقد كان مصدر قلق لبعض مستخدمي محطات العمل أو الخوادم. ومن المفترض أن شركة Intel وضعت هذا القيد عمدًا لتمييز Pentium II عن خط Pentium Pro الأكثر فخامة، والذي يحتوي على مساحة تخزين مؤقتة تبلغ 4 جيجابايت كاملة. وقد رفعت مراجعة "82459AD" للشريحة على بعض معالجات Pentium II بسرعة 333 ميجاهرتز وجميع معالجات Pentium II بسرعة 350 ميجاهرتز وأسرع هذا القيد كما قدمت أيضًا مساحة تخزين مؤقتة تبلغ 4 جيجابايت كاملة. [13] [14]

المتغيرات

كلايمث

كان المعالج الدقيق الأصلي Klamath Pentium II (رمز منتج Intel 80522) يعمل بترددات 233 و266 و300  ميجاهرتز وتم إنتاجه في عملية 0.35 ميكرومتر . [7] [15] ومع ذلك، لم يتوفر إصدار 300 ميجاهرتز بكميات كبيرة إلا في وقت لاحق من عام 1997. [15] كانت وحدات المعالجة المركزية هذه تحتوي على ناقل أمامي بسرعة 66 ميجاهرتز وتم استخدامها في البداية على اللوحات الأم المجهزة بشريحة Intel 440FX Natoma القديمة المصممة لـ Pentium Pro. [16] انتشرت على نطاق واسع أنظمة Pentium II التي تستخدم شريحة Intel 440LX Balboa SDRAM (التي كانت لتحل محل ذاكرة EDO RAM وتم تقديمها بالفعل مع 430VX)، وناقل الرسومات AGP . [17]

في 14 يوليو 1997، أعلنت شركة إنتل عن إصدار من Pentium II Klamath مزود بذاكرة تخزين مؤقتة ECC L2 بسعة 72 بت لخوادم المستوى الأساسي، على عكس ذاكرة التخزين المؤقت غير ECC L2 بسعة 64 بت في الطرز العادية. [18] تمنح البتات الإضافية إمكانية تصحيح الأخطاء المدمجة في الأجهزة، دون التأثير على الأداء. يمكن تحديد المتغير من خلال رقم جزء وحدة المعالجة المركزية.

في مخطط "العائلة/النموذج/الخطوة" الخاص بشركة Intel، تعتبر وحدات المعالجة المركزية Klamath من العائلة 6، النموذج 3.

ديشوتس

تم إنتاج نواة Deschutes Pentium II (80523)، والتي ظهرت لأول مرة بسرعة 333 ميجاهرتز في يناير 1998، بعملية 0.25 ميكرومتر ولديها استهلاك طاقة أقل بكثير. [15] حجم القالب 113 مم 2. كان متغير 333 ميجاهرتز هو وحدة المعالجة المركزية Pentium II النهائية التي استخدمت ناقل أمامي أقدم بسرعة 66 MT/s ؛ استخدمت جميع طرز Deschutes-core اللاحقة ناقل أمامي بسرعة 100 MT/s. في وقت لاحق من عام 1998، تم أيضًا إصدار Pentium IIs تعمل بسرعات 266 و 300 و 350 و 400 و 450 ميجاهرتز. [15] قدمت نواة Deschutes تعليمات FXSAVE و FXRSTOR لحفظ سياق FPU واستعادته بسرعة. [19] نحو نهاية عمرها التصميمي، تم إنتاج شرائح Deschutes القادرة على 500 ميجاهرتز ضمن مواصفات التبريد والتصميم الخاصة بشركة Intel. ومع ذلك، لم يتم تسويقها. بدلاً من تدمير الوحدات المقفولة بمضاعف بالفعل، تم بيع وحدات Deschutes التي تم اختبارها وقفلها بمضاعف 5 على أنها 333 ميجا هرتز. تم تحقيق ذلك من خلال تعطيل خيار ناقل 100 ميجا هرتز. عند معرفة ممارسي رفع تردد التشغيل، قاموا بشراء الوحدات المعنية وتشغيلها بسرعة تزيد عن 500 ميجا هرتز؛ والأمر الأكثر أهمية هو أنه عند رفع تردد التشغيل، كانت الدفعة الأخيرة من وحدات المعالجة المركزية "333 ميجا هرتز" قادرة على سرعات أعلى بكثير من وحدات المعالجة المركزية المباعة بسرعة 350 أو 400 أو 450 ميجا هرتز. [ بحاجة لمصدر ]

بالتزامن مع إطلاق نوى Deschutes التي تدعم ناقل أمامي بسرعة 100 MT/s، أطلقت Intel مجموعة شرائح 440BX Seattle ومشتقاتها، شرائح 440MX و450NX و440ZX. واستبدال ناقل FSB القديم بسرعة 66 ميجاهرتز، والذي كان في السوق منذ عام 1993، أدى ناقل FSB بسرعة 100 ميجاهرتز إلى تحسينات كبيرة في الأداء لمجموعة Pentium II. تم إطلاق شرائح Pentium II التي تبدأ بـ 350 ميجاهرتز في كل من عوامل الشكل SECC وSECC2. كما تميزت معالجات Pentium II المتأخرة بالتحول إلى التغليف القائم على الرقائق القابلة للقلب مع اتصال مباشر بين المبدد الحراري والرقاقة، بدلاً من الترابط التقليدي.

في حين يتميز Klamath بأربع شرائح ذاكرة تخزين مؤقتة ويحاكي النقل المزدوج من خلال التداخل (2x 64 بت) لتحسين الأداء قليلاً في عمليات الوصول المتزامنة، فإن Deschutes يحتوي فقط على شريحتي ذاكرة تخزين مؤقتة ويقدم أداء ذاكرة تخزين مؤقتة L2 أقل قليلاً بنفس سرعة الساعة. علاوة على ذلك، يتميز Deschutes دائمًا بذاكرة تخزين مؤقتة L2 ممكّنة بـ ECC. [20]

معالج Pentium II Xeon بسرعة 450 ميجاهرتز وذاكرة تخزين مؤقتة 512 كيلو بايت. تمت إزالة غطاء الخرطوشة.

كان Pentium II Xeon إصدارًا متطورًا من نواة Deschutes مخصصًا للاستخدام في محطات العمل والخوادم . في الأساس، استخدم نوعًا مختلفًا من الفتحات ( الفتحة 2 )، وهيكل، وتصميم لوحة، وذاكرة تخزين مؤقتة L2 مخصصة عالية السرعة وأكثر تكلفة، والتي كانت خارج القالب. تم إنتاج الإصدارات بذاكرة تخزين مؤقتة L2 بسعة 512 كيلوبايت أو 1 ميجابايت أو 2 ميجابايت من خلال تغيير عدد شرائح 512 كيلوبايت المدمجة على اللوحة. [21]

Pentium II Overdrive بدون مشتت حراري. نواة Deschutes على اليسار، وذاكرة التخزين المؤقت على اليمين

في مخطط "العائلة/الطراز/التدرج" الخاص بشركة Intel، تنتمي وحدات المعالجة المركزية Deschutes إلى العائلة 6 والطراز 5 وتحمل رقم القطعة 80523.

بنتيوم II أوفر درايف

في عام 1998، تم استخدام نواة Deschutes بحجم 0.25 ميكرومتر في إنشاء معالج Pentium II Overdrive ، والذي كان يهدف إلى السماح لمستخدمي Pentium Pro في الشركات بتحديث خوادمهم القديمة. أدى الجمع بين نواة Deschutes في حزمة شريحة قابلة للقلب مع شريحة ذاكرة تخزين مؤقتة L2 بسرعة كاملة 512 كيلو بايت من Pentium II Xeon في وحدة متوافقة مع Socket 8 إلى معالج بسرعة 300 أو 333 ميجا هرتز يمكن تشغيله على ناقل أمامي بسرعة 60 أو 66 ميجا هرتز. جمع هذا المزيج بين بعض الجوانب الأكثر جاذبية في Pentium II وPentium II Xeon: دعم MMX / تحسين أداء 16 بت وذاكرة تخزين مؤقتة L2 عالية السرعة على التوالي. [22] سيحاكي Pentium II المحمول "Dixon" لاحقًا هذا المزيج مع ذاكرة تخزين مؤقتة عالية السرعة 256 كيلو بايت.

في مخطط "العائلة/الطراز/التدريج" الخاص بشركة Intel، تحدد وحدة المعالجة المركزية Pentium II OverDrive نفسها على أنها من العائلة 6، الطراز 3، على الرغم من أن هذا مضلل، حيث إنها لا تعتمد على نواة Klamath من العائلة 6/الطراز 3. وكما ورد في وثائق تحديث معالج Pentium II من شركة Intel، "على الرغم من أن هذا المعالج له معرف CPUID 163xh، إلا أنه يستخدم نواة معالج Pentium II CPUID 065xh." [23]

تونجا

كان نواة Tonga بحجم 0.25 ميكرومتر هي أول معالج Pentium II محمول وكان يحتوي على جميع ميزات نماذج سطح المكتب.

في مخطط "العائلة/النموذج/الخطوة" الخاص بشركة Intel، تعتبر وحدات المعالجة المركزية Tonga من العائلة 6 والنموذج 5.

ديكسون

قالب بنتيوم II ديكسون

لاحقًا، في عام 1999، تم إنتاج نواة ديكسون 0.25؛ 0.18 (400  ميجا هرتز ) ميكرومتر مع ذاكرة تخزين مؤقتة كاملة السرعة بحجم 256 كيلوبايت لسوق الأجهزة المحمولة. أظهرت المراجعات أن نواة ديكسون كانت أسرع نوع من معالجات بنتيوم 2 تم إنتاجه. [15]

في مخطط "العائلة/الطراز/التدريج" الخاص بشركة Intel، تنتمي وحدات المعالجة المركزية Dixon إلى العائلة 6 والطراز 6 ورمز منتج Intel الخاص بها هو 80524. تتم مشاركة هذه المعرفات مع معالجات Mendocino Celeron .

المواصفات الأساسية

سطح المكتب

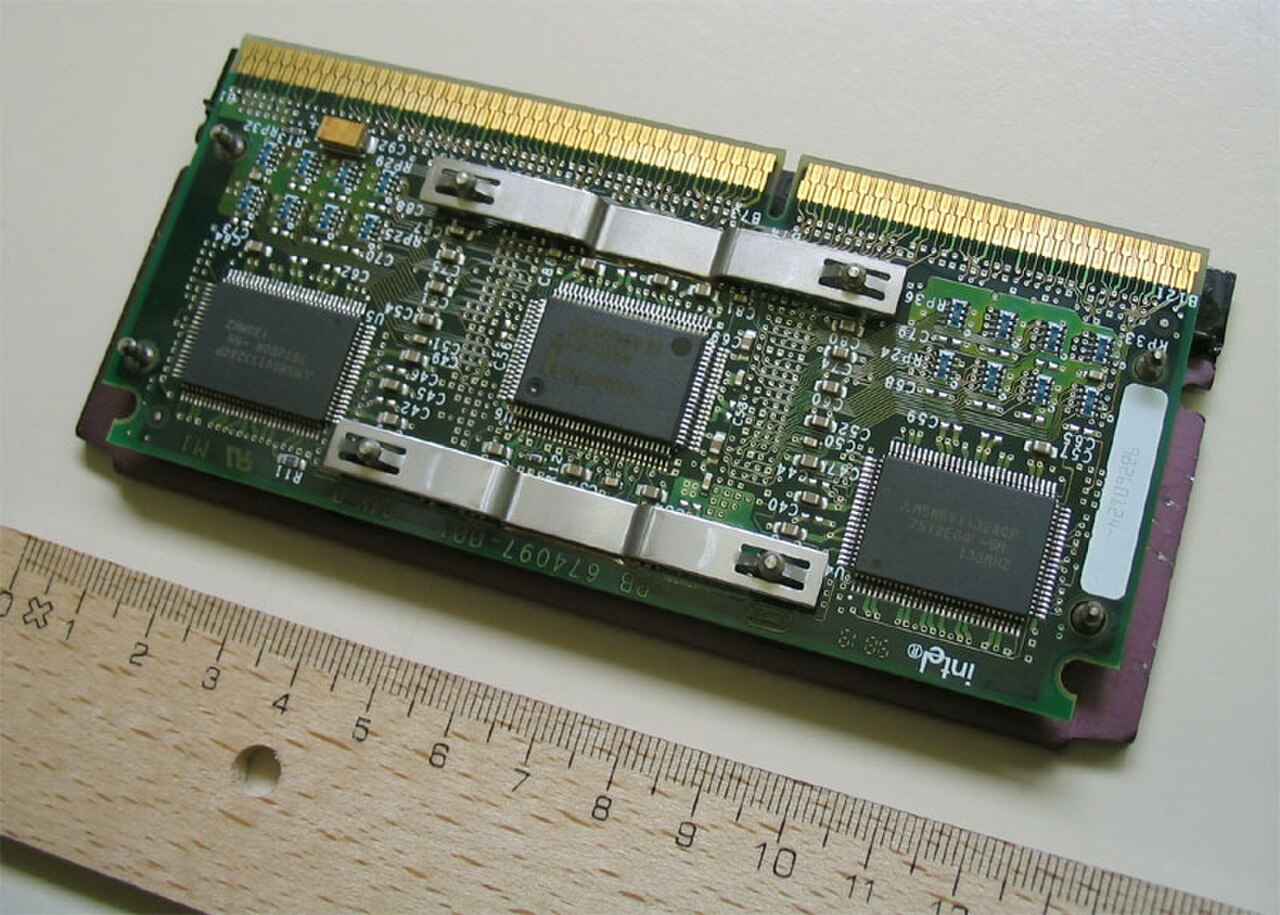

الجانب الخلفي لجهاز Pentium II Klamath مع إزالة الغلاف البلاستيكي الخاص به، يظهر شرائح ذاكرة التخزين المؤقت L2 التجارية وعلامة ذاكرة التخزين المؤقت SRAM (في الوسط).
معالج Pentium II Deschutes ، متغير SECC2. نواة وحدة المعالجة المركزية في المنتصف، وذاكرة التخزين المؤقت على اليمين.
ديشوتس يموت بالرصاص

كلايمث (80522)

  • ذاكرة التخزين المؤقت L1: 16 + 16 كيلوبايت (بيانات + تعليمات)
  • ذاكرة التخزين المؤقت L2: 512 كيلوبايت، حيث تعمل الرقائق الخارجية على وحدة المعالجة المركزية بنصف تردد وحدة المعالجة المركزية.
  • التعبئة والتغليف: وحدة الفتحة 1
  • إم إم إكس
  • الحافلة الأمامية : 66 MT/s، GTL+
  • VCore: 2.8 فولت
  • العملية : 350 نانومتر CMOS
  • الإصدار الأول: 7 مايو 1997
  • معدل الساعة: 233، 266، 300 ميجا هرتز

ديشوتس (80523)

  • ذاكرة التخزين المؤقت L1: 16 + 16 كيلوبايت (بيانات + تعليمات)
  • ذاكرة التخزين المؤقت L2: 512 كيلوبايت، حيث تعمل الرقائق الخارجية على وحدة المعالجة المركزية بنصف تردد وحدة المعالجة المركزية.
  • التعبئة والتغليف: وحدة الفتحة 1
  • إم إم إكس
  • حافلة أمامية : 66، 100 MT/s، GTL+
  • VCore: 2.0 فولت
  • العملية: 250 نانومتر CMOS
  • الإصدار الأول: 26 يناير 1998
  • معدل الساعة: 266–450 ميجا هرتز
    • 66 ميجا هرتز/ثانية FSB: 266، 300، 333 ميجا هرتز
    • 100 MT/s FSB: 350، 400، 450 ميجا هرتز

ديشوتس (Pentium II Overdrive)

  • ذاكرة التخزين المؤقت L1: 16 + 16 كيلوبايت (بيانات + تعليمات)
  • ذاكرة التخزين المؤقت L2: شريحة خارجية بحجم 512 كيلوبايت على وحدة المعالجة المركزية تعمل بسرعة 100% من سرعة وحدة المعالجة المركزية
  • المقبس: المقبس 8
  • حافلة أمامية : 60 أو 66 MT/s، GTL+
  • VCore: 3.1–3.3 فولت (يحتوي على منظم جهد مدمج)
  • التصنيع: 250 نانومتر
  • استنادًا إلى Pentium II من الجيل Deschutes
  • الإصدار الأول: 1998
  • يدعم تقنية MMX
  • يشير رقم sSpec SL2KE إلى Pentium II Overdrive المباع مع مجموعة مبدد حراري/مروحة مدمجة للمقبس 8. [لاحظ أن رقم sSpec SL2EA يشير إلى Pentium II Overdrive المباع مع مبدد حراري مدمج ولكن بدون مروحة للمقبس 1.]

متحرك

تونجا (80523)

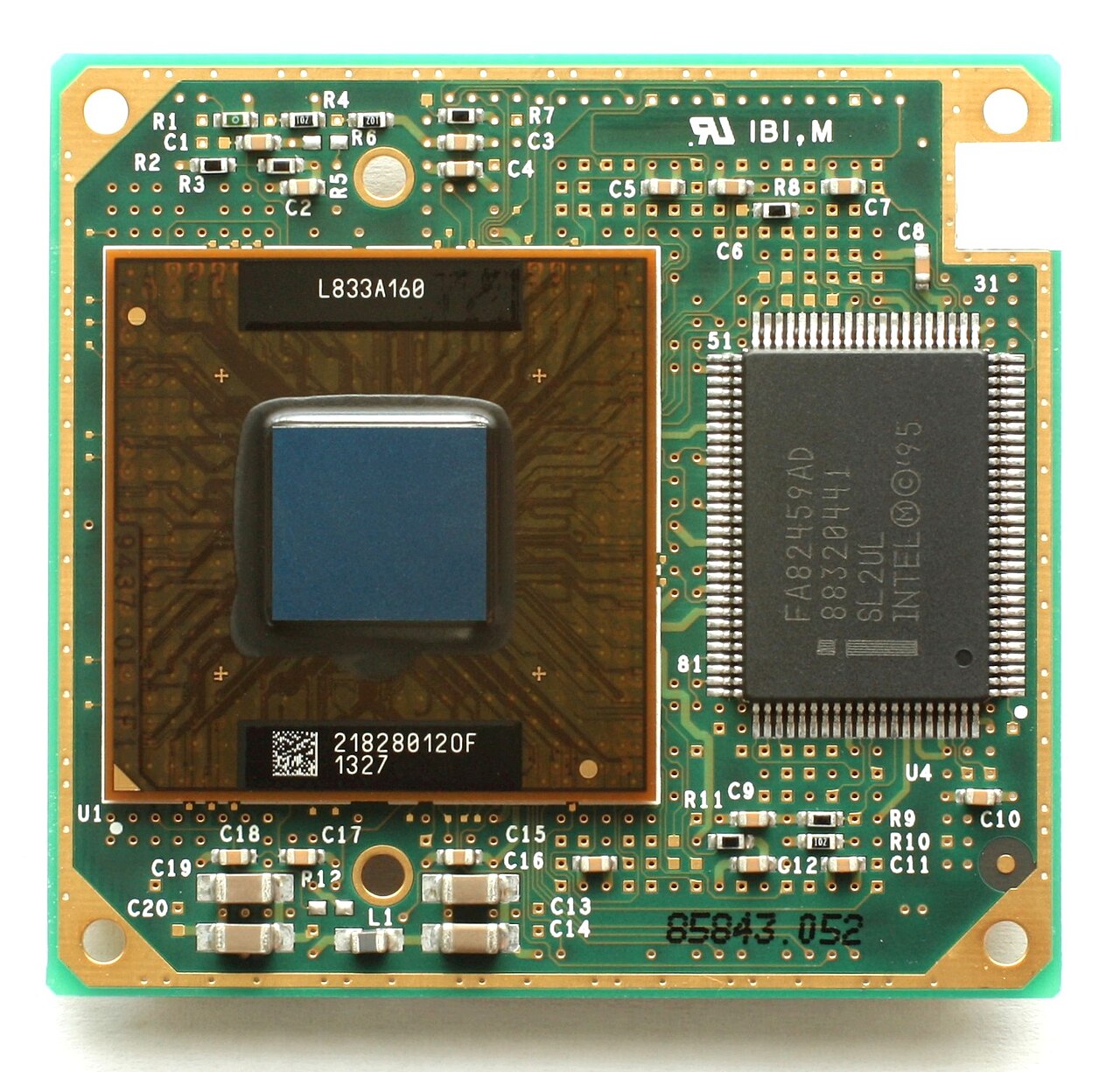

موبايل بنتيوم II (تونجا).

موبايل بنتيوم II

  • ذاكرة التخزين المؤقت L1: 16 + 16 كيلوبايت (بيانات + تعليمات)
  • ذاكرة التخزين المؤقت L2: 512 كيلوبايت، حيث تعمل الرقائق الخارجية على وحدة المعالجة المركزية بنصف تردد وحدة المعالجة المركزية.
  • الحزمة: MMC-1 ، MMC-2 ، خرطوشة صغيرة
  • إم إم إكس
  • الحافلة الأمامية : 66 MT/s، GTL+
  • VCore: 1.6 فولت
  • العملية: 250 ميكرومتر CMOS
  • الإصدار الأول: 2 أبريل 1998
  • معدل الساعة: 233، 266، 300 ميجا هرتز

ديكسون (80524)

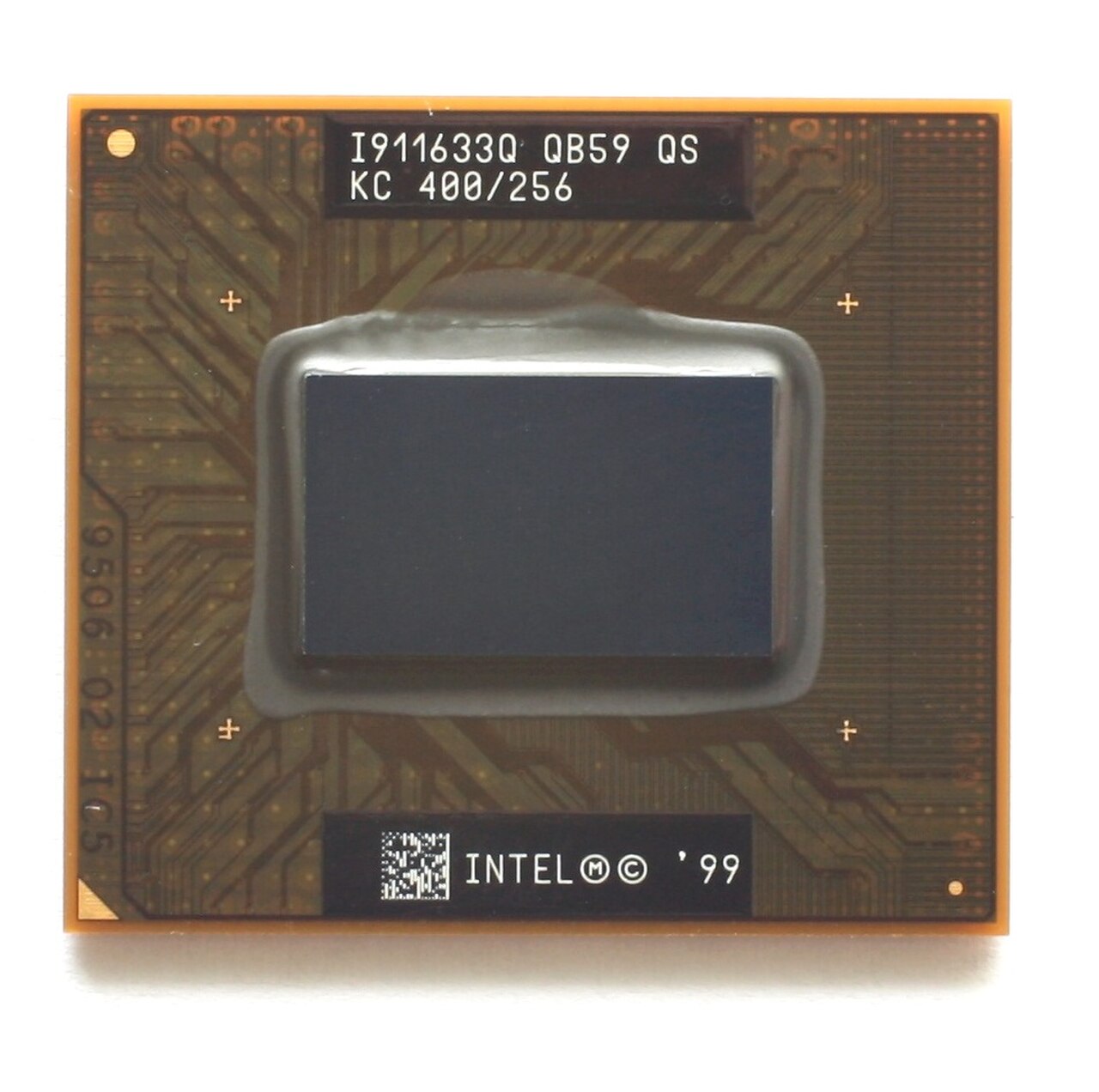

موبايل بنتيوم II (ديكسون) 400 ميجا هرتز.

Mobile Pentium II PE ("تحسين الأداء")
