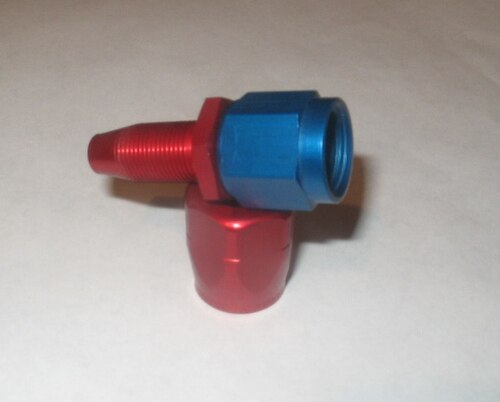

وصلة AN (أو AN ) هي نوع خاص من الوصلات يُستخدم لربط الخراطيم المرنة والأنابيب المعدنية الصلبة التي تنقل السوائل. وهي مواصفة عسكرية أمريكية تعود إلى الحرب العالمية الثانية، وتنبثق من معيار مشترك بين سلاح الجو والبحرية، ومن هنا جاءت تسمية AN. كما أن مشاركة سلاح الجو والبحرية هي أصل مزيج اللونين الأحمر والأزرق الذي كان يُستخدم تقليديًا في عملية التشطيب المؤكسد. [ 1 ]
تتراوح مقاسات AN من -2 إلى -32 بخطوات غير منتظمة، حيث تعادل كل خطوة القطر الخارجي للأنبوب بزيادات قدرها 1/16 بوصة. لذا، فإن مقاس AN -8 يعادل أنبوبًا بقطر خارجي 1/2 بوصة . مع ذلك ، لا يحدد هذا النظام القطر الداخلي للأنبوب لأن سمك جدار الأنبوب قد يختلف. كما يستخدم كل مقاس AN مقاس لولبي قياسي خاص به.
وصلات AN هي وصلات ذات حواف متوهجة ، تستخدم أنابيب متوهجة بزاوية 37 درجة لتشكيل مانع تسرب معدني. وهي مشابهة لوصلات أخرى متوهجة بزاوية 37 درجة، مثل JIC ، وهي النسخة الصناعية منها. [ 2 ] من الناحية النظرية، يمكن استبدال النوعين، إلا أن هذا غير مستحسن عادةً نظرًا للمواصفات والمتطلبات الدقيقة لصناعة الطيران. تكمن الاختلافات بينهما في نوع السن اللولبي وشكله (مدى إحكام السن)، والمعادن المستخدمة. على الرغم من التشابه، فإن وصلات AN بزاوية 37 درجة ووصلات SAE بزاوية 45 درجة وأدواتها غير قابلة للاستبدال بسبب اختلاف زوايا التوهج. قد يؤدي خلطها إلى تسرب عند التوهج.
لاحظ أن خيوط AN تختلف بين البراغي والوصلات. ففي البراغي، يشير الرقم إلى قطر البرغي، بينما في الوصلات، يشير إلى القطر الخارجي للأنبوب، وبالتالي تختلف الخيوط. على سبيل المثال، برغي AN6 له خيط 3/8 -24 [ 3 ] ، بينما وصلة AN -6 لها خيط 9/16 -18 [ 4 ] .
في الأصل، كانت الأجزاء متوافقة مع المواصفات MIL-F-5509، ولكنها تخضع الآن للرقابة بموجب مواصفات SAE AS (معايير الفضاء الجوي) من AS4841 إلى AS4843 و AS4875.
| مقاس AN | -2 | -3 | -4 | -5 | -6 | -8 | -10 | -12 | -16 | -20 | -24 | -28 | -32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| القطر الخارجي للأنبوب (بوصة) | 1/8 | 3/16 | ربع | 5/16 | 3/8 | نصف | 5/8 | 3/4 | 1 | 1 + 1 ⁄ 4 | 1 + 1 ⁄ 2 | 1 + 3/4 | 2 |
| القطر الداخلي الاسمي للخرطوم (بالبوصة) | 1/8 | 3/16 | ربع | 5/16 | 3/8 | نصف | 5/8 | 3/4 | 1 | 1 + 1 ⁄ 4 | 1 + 1 ⁄ 2 | 1 + 3/4 | 2 |
| القطر الداخلي الفعلي للخرطوم (بالبوصة، تقريبي) | ١/١٦ | 1/8 | 3/16 | ربع | 5/16 | 7/16 | نصف | 5/8 | 7 ⁄ 8 | 1 + 1/8 | 1 + 3/8 | 1 + 5 ⁄ 8 | 1 + 3/4 |
| مقاس الخيط SAE | 5/16 -24 | 3/8 -24 | 7/16 -20 | ½ -20 | 9/16 -18 | 3/4 -16 | 7/8 -14 | 1 + 1 ⁄ 16 -12 | 1 + 5 ⁄ 16 -12 | 1 + 5 ⁄ 8 -12 | 1 + 7 ⁄ 8 -12 | 2 + 1/4 -12 | 2 + 1 ⁄ 2 -12 |
| حجم سن لولبي للأنابيب ( NPT ) | 1/8 -27 | 1/4 -18 | 3/8 -18 | 1/2 -14 | 3/4 -14 |
