لوح التجارب

الموسوعة الحرة

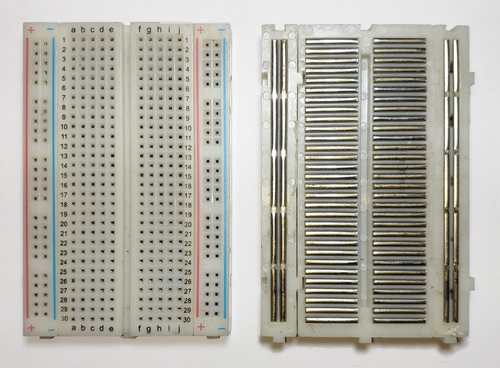

لوحة تجارب بدون لحام ذات 400 نقطة بمسافة 0.1 بوصة (2.54  مم) بين الثقوب، عرض من الأعلى والأسفل
لوحة الدوائر المطبوعة (PCB) ذات 400 نقطة مكافئة كهربائياً للوحة التجارب غير الملحومة المذكورة أعلاه

لوحة التجارب ، أو لوحة التجارب بدون لحام ، أو لوحة البروتو، هي قاعدة بناء تُستخدم لإنشاء نماذج أولية شبه دائمة للدوائر الإلكترونية . على عكس لوحة الثقوب أو لوحة الشرائح ، لا تتطلب لوحات التجارب لحامًا أو إتلافًا للمسارات، وبالتالي فهي قابلة لإعادة الاستخدام. لهذا السبب، تحظى لوحات التجارب بشعبية كبيرة بين الطلاب وفي التعليم التقني.

يمكن تصميم نماذج أولية لمجموعة متنوعة من الأنظمة الإلكترونية باستخدام لوحات التجارب، بدءًا من الدوائر التناظرية والرقمية الصغيرة وحتى وحدات المعالجة المركزية الكاملة (CPUs).

بالمقارنة مع طرق توصيل الدوائر الأكثر ديمومة، تتميز لوحات التجارب الحديثة بسعة طفيلية عالية ، ومقاومة عالية نسبيًا، وتوصيلات أقل موثوقية، مما يجعلها عرضة للاهتزاز والتلف المادي. يقتصر الإرسال على حوالي 10  ميجاهرتز، وحتى عند ترددات أقل بكثير، لا تعمل جميع المكونات بشكل صحيح.

تاريخ

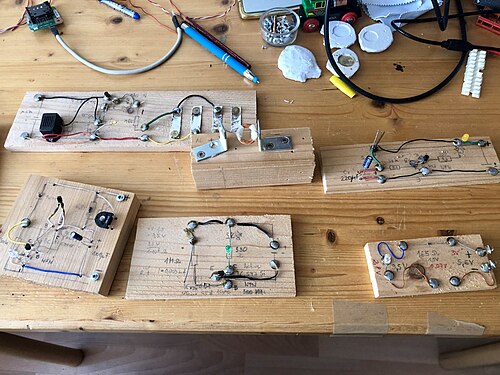

دوائر تعليمية على قطع من الخشب

في بدايات الراديو، كان الهواة يثبتون أسلاكًا نحاسية مكشوفة أو شرائط توصيل على لوح خشبي (غالبًا ما كان لوح تقطيع الخبز ) ويلحمون المكونات الإلكترونية عليها. [ 1 ] أحيانًا، كان يتم لصق مخطط ورقي أولًا على اللوح كدليل لوضع أطراف التوصيل، ثم تُركّب المكونات والأسلاك فوق رموزها على المخطط. كما كان استخدام دبابيس التثبيت أو المسامير الصغيرة كأعمدة تثبيت شائعًا أيضًا.

تطورت لوحات التجارب الإلكترونية بمرور الوقت، وأصبح المصطلح يُستخدم الآن للإشارة إلى جميع أنواع النماذج الأولية للأجهزة الإلكترونية. على سبيل المثال، تم تقديم براءة الاختراع الأمريكية رقم 3,145,483 [ 2 ] في عام 1961، وهي تصف لوحة تجارب إلكترونية خشبية مزودة بنوابض وغيرها من الميزات. كما تم تقديم براءة الاختراع الأمريكية رقم 3,496,419 [ 3 ] في عام 1967، وهي تشير إلى تصميم محدد للوحة دوائر مطبوعة باسم " لوحة تجارب الدوائر المطبوعة" . يشير كلا المثالين إلى أنواع أخرى من لوحات التجارب الإلكترونية ويصفانها باعتبارها من التقنيات السابقة .

في عام 1960، حصل أورفيل طومسون من معهد ديفري التقني على براءة اختراع للوحة تجارب بدون لحام، تربط صفوفًا من الثقوب معًا باستخدام معدن زنبركي. [ 4 ] وفي عام 1971، حصل رونالد بورتوغال من شركة إي آند إل إنسترومنتس على براءة اختراع لمفهوم مشابه، حيث كانت الثقوب متباعدة بمسافة 0.1 بوصة (2.54 مم) ، وهي نفس المسافة المستخدمة في حزم الدوائر المتكاملة DIP ، والتي أصبحت أساس لوحة التجارب الحديثة بدون لحام الشائعة الاستخدام اليوم. [ 5 ]

الفن السابق

  • براءة الاختراع الأمريكية رقم 231708، المسجلة في عام 1880، " لوحة مفاتيح كهربائية ". [ 6 ]
  • براءة الاختراع الأمريكية رقم 2477653، المسجلة في عام 1943، " جهاز لوحة اختبار التدريب الكهربائي الأساسي ". [ 7 ]
  • براءة الاختراع الأمريكية رقم 2592552، المسجلة في عام 1944، " لوحة تعليمات كهربائية ". [ 8 ]
  • براءة الاختراع الأمريكية رقم 2568535، التي تم تقديمها في عام 1945، " لوحة لعرض الدوائر الكهربائية ". [ 9 ]
  • براءة الاختراع الأمريكية رقم 2885602، المسجلة في عام 1955، بعنوان " تصنيع الدوائر المعيارية "، السجل النقدي الوطني (NCR) . [ 10 ]
  • براءة الاختراع الأمريكية رقم 3062991، المسجلة في عام 1958، " نظام دائرة التوصيل والفصل السريع ". [ 11 ]
  • براءة الاختراع الأمريكية رقم 2983892، التي تم تقديمها في عام 1958، بعنوان " مجموعة تركيب للدوائر الكهربائية ". [ 12 ]
  • براءة الاختراع الأمريكية رقم 3085177، المقدمة في عام 1960، " جهاز لتسهيل بناء الأجهزة الكهربائية "، معهد ديفري التقني . [ 4 ]
  • براءة الاختراع الأمريكية رقم 3078596، التي تم تقديمها في عام 1960، " لوحة تجميع الدوائر ". [ 13 ]
  • براءة الاختراع الأمريكية رقم 3145483، التي تم تقديمها في عام 1961، " لوحة اختبار للدوائر الإلكترونية ". [ 2 ]
  • براءة الاختراع الأمريكية رقم 3277589، المسجلة في عام 1964، " مجموعة تجارب كهربائية ". [ 14 ]
  • براءة الاختراع الأمريكية رقم 3447249، المسجلة في عام 1966، " مجموعة بناء إلكترونية ". [ 15 ] انظر مكعبات ليكترون / دومينو.
  • براءة الاختراع الأمريكية رقم 3496419، التي تم تقديمها في عام 1967، " لوحة الدوائر المطبوعة ". [ 3 ]
  • براءة الاختراع الأمريكية رقم 3540135، التي تم تقديمها في عام 1968، بعنوان " وسائل التدريب التعليمية ". [ 16 ]
  • براءة الاختراع الأمريكية رقم 3733574، المسجلة عام 1971، بعنوان " مشابك زنبركية مزدوجة مصغرة "، شركة فيكتور للإلكترونيات. [ 17 ] [ 18 ]
  • براءة الاختراع الأمريكية رقم D228136، المسجلة عام 1971، بعنوان " لوحة تجارب للمكونات الإلكترونية أو ما شابهها "، من إنتاج شركة E&L Instruments. [ 5 ] [ 19 ] [ 20 ] هذه هي لوحة التجارب الحديثة التي لا تحتاج إلى لحام.

تصميم

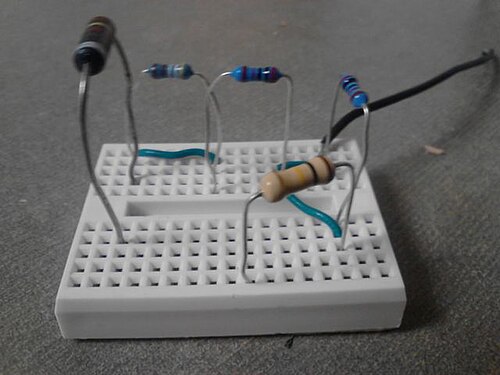

لوحة تجارب تتكون فقط من شرائط طرفية ولكن بدون شرائط ناقل.

تتكون قاعدة لوحة التجارب الحديثة التي لا تحتاج إلى لحام من كتلة بلاستيكية مثقبة، تحتوي أسفل الثقوب على العديد من المشابك الزنبركية المصنوعة من البرونز الفوسفوري المطلي بالقصدير أو سبيكة النيكل والفضة . تُسمى هذه المشابك عادةً بنقاط التوصيل أو نقاط التلامس . ويُذكر عدد نقاط التوصيل عادةً في مواصفات لوحة التجارب.

تبلغ المسافة بين المشابك (خطوة التوصيل) عادةً 2.54 مم (0.1 بوصة) . يمكن إدخال الدوائر المتكاملة (ICs) في حزم ثنائية الخط (DIPs) لتغطي محور الكتلة. يمكن إدخال أسلاك التوصيل وأطراف المكونات المنفصلة (مثل المكثفات والمقاومات والمحاثات ) في الفتحات المتبقية لإكمال الدائرة. في حال عدم استخدام الدوائر المتكاملة، يمكن استخدام أي من الفتحات للمكونات المنفصلة وأسلاك التوصيل . عادةً ما تكون مشابك الزنبرك مصممة لتحمل تيارًا مقداره 1 أمبير عند 5 فولت و0.333 أمبير عند 15 فولت (5 واط ).

خطوط الحافلات ومحطات الحافلات

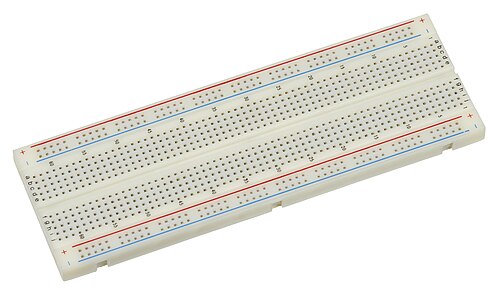

لوحة تجارب بدون لحام مزودة بشريطين ناقلين على كلا الجانبين

تتصل دبابيس لوحات التجارب الإلكترونية بدون لحام ببعضها البعض عبر شرائح معدنية داخل اللوحة. يتكون تصميم لوحة التجارب الإلكترونية النموذجية من نوعين من المناطق، تُسمى الشرائح. تتكون الشرائح من أطراف كهربائية متصلة ببعضها. غالبًا ما تحتوي شرائح أو كتل لوحات التجارب من علامة تجارية واحدة على فتحات تعشيق ذكرية وأنثوية ، مما يسمح بتثبيت اللوحات معًا لتشكيل لوحة تجارب كبيرة.

تُسمى المناطق الرئيسية، التي تحتوي على معظم المكونات الإلكترونية، بشرائط التوصيل . في منتصف شريط التوصيل على لوحة التجارب، يوجد عادةً شقٌّ موازٍ للجانب الطويل. يُستخدم هذا الشق لتحديد خط المنتصف لشريط التوصيل. تتصل المشابك على يمين ويسار الشق بشكل شعاعي؛ وعادةً ما تكون خمسة مشابك (أي أسفل خمسة ثقوب) متصلة كهربائيًا على كل جانب من الشق. تُعلّم الأعمدة الخمسة على يسار الشق عادةً بالأحرف A وB وC وD وE، بينما تُعلّم الأعمدة على اليمين بالأحرف F وG وH وI وJ. عند توصيل دارة متكاملة رفيعة ذات حزم دبابيس مزدوجة متوازية (DIP) (مثل DIP-14 أو DIP-16، حيث تبلغ المسافة بين صفوف الدبابيس 7.6 مم) بلوحة تجارب، يجب أن تتصل دبابيس أحد جانبي الرقاقة بالعمود E، بينما تتصل دبابيس الجانب الآخر بالعمود F على الجانب الآخر من الشق. تُحدد الصفوف بأرقام من 1 إلى العدد الذي يسمح به تصميم لوحة التجارب. يتكون شريط لوحة التجارب الطرفية كامل الحجم عادةً من حوالي 56 إلى 65 صفًا من الموصلات. بالإضافة إلى شرائط التوصيل على كل جانب، يُشكل هذا لوحة تجارب نموذجية بدون لحام ذات نقاط ربط تتراوح من 784 إلى 910. تم تصميم معظم لوحات التجارب لتستوعب 17 أو 30 أو 64 صفًا في التكوينات المصغرة والنصفية والكاملة على التوالي.

تُستخدم شرائط التوصيل لتزويد المكونات الإلكترونية بالطاقة . تحتوي شريط التوصيل عادةً على عمودين: أحدهما للأرضي والآخر لجهد التغذية. مع ذلك، توفر بعض لوحات التجارب شريط توصيل طاقة أحادي العمود على كل جانب طويل. عادةً ما يُحدد صف جهد التغذية باللون الأحمر، بينما يُحدد صف الأرضي باللون الأزرق أو الأسود. يقوم بعض المصنّعين بتوصيل جميع الأطراف في عمود واحد، بينما يقوم آخرون بتوصيل مجموعات من الأطراف، على سبيل المثال، 25 طرفًا متتاليًا في عمود واحد. يوفر التصميم الأخير لمصمم الدوائر تحكمًا أكبر في التشويش المتبادل (الضوضاء المقترنة حثيًا) على ناقل الطاقة. غالبًا ما تُحدد المجموعات في شريط التوصيل بفجوات في العلامات اللونية. تمتد شرائط التوصيل عادةً على أحد جانبي شريط التوصيل أو كليهما، أو بين شرائط التوصيل. في لوحات التجارب الكبيرة، غالبًا ما توجد شرائط توصيل إضافية في أعلى وأسفل شرائط التوصيل.

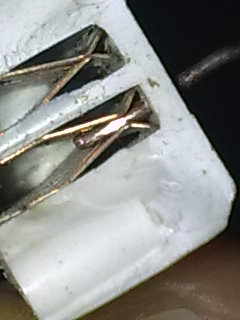

داخل شريط لوحة التجارب بدون لحام

توفر بعض الشركات المصنعة شرائط توصيل منفصلة للحافلات والمحطات الطرفية. بينما توفر شركات أخرى لوحات تجارب تحتوي على كليهما في لوحة واحدة.

أسلاك التوصيل

أسلاك توصيل مجدولة عيار 22AWG ذات أطراف صلبة

يمكن الحصول على أسلاك التوصيل (وتُسمى أيضًا أسلاك التوصيل) لتوصيل الدوائر الإلكترونية بدون لحام في مجموعات جاهزة للاستخدام، أو يمكن تصنيعها يدويًا. قد يصبح التصنيع اليدوي مُرهقًا في الدوائر الكبيرة. تتوفر أسلاك التوصيل الجاهزة بجودات مختلفة، بعضها مزود بمقابس صغيرة في نهاياتها. عادةً ما يكون سلك التوصيل الجاهز أو المصنوع يدويًا من النحاس الصلب المطلي بالقصدير، بقياس 22 AWG ( 0.33 مم² )، بشرط عدم وجود مقابس صغيرة في نهاياته. يجب تجريد أطراف السلك من 4.8 إلى 7.9 مم (3/16 إلى 5/16 بوصة ) . قد يؤدي تجريد الأسلاك بشكل غير كافٍ إلى ضعف التوصيل بمشابك الزنبرك في اللوحة (انحشار العازل في الزنبركات). بينما يزيد تجريد الأسلاك بشكل غير كافٍ من احتمالية حدوث دوائر قصر في اللوحة. تعتبر الكماشة ذات الأنف المدبب والملقط مفيدة عند إدخال أو إزالة الأسلاك، وخاصة على اللوحات المزدحمة.

غالبًا ما تُستخدم الأسلاك ذات الألوان المختلفة ونظام الترميز اللوني لضمان التناسق. مع ذلك، فإن عدد الألوان المتاحة عادةً ما يكون أقل بكثير من عدد أنواع الإشارات أو المسارات. عادةً ما تُخصص بعض ألوان الأسلاك لفولتيات التغذية والأرضي (مثل الأحمر والأزرق والأسود)، وبعضها للإشارات الرئيسية، بينما تُستخدم الألوان المتبقية حسب الحاجة. تستخدم بعض مجموعات أسلاك التوصيل الجاهزة اللون للإشارة إلى طول الأسلاك، لكن هذه المجموعات لا تسمح بنظام ترميز لوني ذي معنى.

تصاميم متطورة

في نسخة أكثر متانة، تُثبّت شريحة أو أكثر من شرائح لوحة التجارب على صفيحة معدنية. عادةً، تحتوي هذه الصفيحة أيضًا على عدد من أطراف التوصيل . توفر هذه الأطراف طريقة أنيقة لتوصيل مصدر طاقة خارجي. قد يكون هذا النوع من لوحات التجارب أسهل في الاستخدام.

توفر بعض الشركات المصنعة نسخًا متطورة من لوحات التجارب الإلكترونية بدون لحام. وهي عبارة عن وحدات لوحات تجارب عالية الجودة مثبتة على غلاف مسطح. يحتوي الغلاف على معدات إضافية للوحات التجارب، مثل مصدر طاقة ، ومولد إشارة واحد أو أكثر ، وواجهات تسلسلية ، ووحدات عرض LED أو LCD، ومجسات منطقية . [ 21 ]

في تطوير الدوائر عالية التردد، توفر لوحة التجارب المعدنية سطحًا أرضيًا مناسبًا للحام، وغالبًا ما يكون قطعة غير محفورة من لوحة الدوائر المطبوعة؛ وفي بعض الأحيان تُلصق الدوائر المتكاملة رأسًا على عقب على لوحة التجارب وتُلحم بها مباشرةً، وهي تقنية تُعرف أحيانًا باسم " بناء الحشرة الميتة " نظرًا لشكلها. تُوضح أمثلة على بناء الحشرة الميتة مع السطح الأرضي في مذكرة تطبيقية لشركة Linear Technologies. [ 22 ]

الاستخدامات

يتمثل الاستخدام الشائع في عصر النظام على شريحة (SoC) في الحصول على وحدة تحكم دقيقة (MCU) على لوحة دوائر مطبوعة مجمعة مسبقًا (PCB) والتي تعرض مجموعة من دبابيس الإدخال/الإخراج (IO) في موصل مناسب للتوصيل بلوحة التجارب، ثم تصميم نموذج أولي لدائرة تستغل واحدة أو أكثر من الأجهزة الطرفية لوحدة التحكم الدقيقة، مثل الإدخال/الإخراج للأغراض العامة (GPIO)، وأجهزة الإرسال والاستقبال التسلسلية UART / USART ، ومحول تناظري إلى رقمي (ADC)، ومحول رقمي إلى تناظري (DAC)، وتعديل عرض النبضة (PWM؛ المستخدم في التحكم في المحركات ) ، وواجهة الأجهزة الطرفية التسلسلية ( SPI)، أو I2C .

بعد ذلك، يتم تطوير البرامج الثابتة لوحدة التحكم الدقيقة لاختبار النموذج الأولي للدائرة وتصحيح أخطائه والتفاعل معه. ويقتصر التشغيل عالي التردد في الغالب على لوحة الدوائر المطبوعة الخاصة بالمعالج على شريحة واحدة (SoC). في حالة الوصلات البينية عالية السرعة مثل SPI وI²C ، يمكن تصحيح أخطائها بسرعة أقل، ثم إعادة توصيلها لاحقًا باستخدام منهجية تجميع دوائر مختلفة للاستفادة من التشغيل بكامل السرعة. غالبًا ما يوفر معالج واحد صغير على شريحة واحدة معظم خيارات الواجهة الكهربائية هذه في حجم لا يتجاوز حجم طابع بريدي كبير، وهو متوفر في سوق الهواة الأمريكي (وغيره) ببضعة دولارات، مما يسمح بإنشاء مشاريع لوحات تجارب متطورة نسبيًا بتكلفة معقولة.

القيود

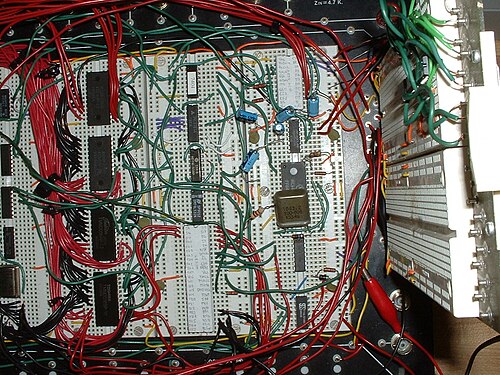

دائرة معقدة مبنية حول معالج دقيق

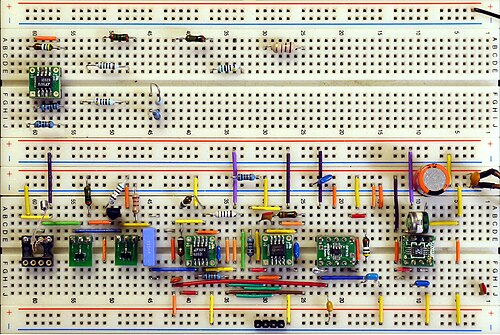

مضخم صوت ميكروفون أولي مصنوع من مكونات SMD ملحومة على لوحات محول SIP أو DIL

نظراً لسعة التطفل الكبيرة نسبياً مقارنةً بلوحة الدوائر المطبوعة المصممة بشكل صحيح (حوالي 2  بيكوفاراد بين أعمدة التلامس المتجاورة [ 23 ] )، والحث العالي لبعض الوصلات، ومقاومة التلامس العالية نسبياً وغير القابلة للتكرار ، فإن لوحات التجارب الإلكترونية محدودة التشغيل بترددات منخفضة نسبياً، عادةً أقل من 10 ميجاهرتز ، وذلك حسب طبيعة الدائرة. وقد تُشكل مقاومة التلامس العالية نسبياً مشكلةً لبعض دوائر التيار المستمر والدوائر ذات التردد المنخفض جداً. كما أن لوحات التجارب الإلكترونية محدودة أيضاً بتصنيفات الجهد والتيار.

لا تستوعب لوحات التجارب الإلكترونية عادةً أجهزة تقنية التثبيت السطحي (SMD) أو المكونات ذات تباعد شبكي يختلف عن 2.54 مم (0.1 بوصة) . كما أنها لا تستوعب المكونات ذات صفوف متعددة من الموصلات إذا لم تتوافق هذه الموصلات مع تصميم الخط المزدوج ، إذ يستحيل توفير التوصيل الكهربائي الصحيح. في بعض الأحيان، يمكن استخدام محولات لوحات الدوائر المطبوعة الصغيرة ، والتي تُسمى "محولات التوصيل"، لتركيب المكون على اللوحة. تحمل هذه المحولات مكونًا واحدًا أو أكثر، وتحتوي على دبابيس موصل ذكرية متباعدة بمقدار 2.54 مم (0.1 بوصة) في تصميم خطي مفرد أو مزدوج، لإدخالها في لوحة التجارب الإلكترونية. عادةً ما يتم توصيل المكونات الأكبر حجمًا بمقبس على المحول، بينما يتم لحام المكونات الأصغر حجمًا (مثل مقاومات SMD) مباشرةً على المحول. ثم يتم توصيل المحول بلوحة التجارب عبر موصلات 2.54 مم (0.1 بوصة). مع ذلك، فإن الحاجة إلى لحام المكونات على المحول تُقلل من بعض مزايا استخدام لوحة التجارب الإلكترونية.

قد تصبح الدوائر المعقدة للغاية غير قابلة للإدارة على لوحة التجارب الإلكترونية نظرًا لكثرة الأسلاك المطلوبة. كما أن سهولة توصيل وفصل الوصلات تجعل من السهل جدًا إتلافها عن طريق الخطأ، مما يؤدي إلى عدم موثوقية النظام. من الممكن تصميم نماذج أولية لأنظمة تحتوي على آلاف نقاط التوصيل، ولكن يجب توخي الحذر الشديد في التجميع الدقيق، ويصبح هذا النظام غير موثوق مع ازدياد مقاومة التلامس بمرور الوقت. في مرحلة ما، يجب تنفيذ الأنظمة المعقدة للغاية باستخدام تقنية توصيل أكثر موثوقية، لضمان عملها لفترة زمنية معقولة.

البدائل

تتضمن الطرق البديلة لإنشاء النماذج الأولية التوصيل المباشر (على غرار ألواح التجارب الخشبية القديمة)، ولف الأسلاك ، وقلم التوصيل ، ولوحات مثل لوحة التجارب . أما الأنظمة المعقدة، مثل أجهزة الكمبيوتر الحديثة التي تضم ملايين الترانزستورات والديودات والمقاومات ، فلا تُناسبها عملية إنشاء النماذج الأولية باستخدام ألواح التجارب، إذ يصعب تصميمها المعقد وتصحيح أخطائها عليها .

تُطوَّر تصميمات الدوائر الحديثة عمومًا باستخدام نظام رسم تخطيطي ومحاكاة، وتُختبر في محاكاة برمجية قبل بناء النماذج الأولية على لوحة الدوائر المطبوعة . وتُعدّ تصميمات الدوائر المتكاملة نسخةً أكثر تطورًا من العملية نفسها: نظرًا لتكلفة إنتاج نماذج السيليكون الأولية، تُجرى محاكاة برمجية مكثفة قبل تصنيع النماذج الأولية. ومع ذلك، لا تزال تقنيات النماذج الأولية تُستخدم في بعض التطبيقات، مثل دوائر الترددات الراديوية ، أو عندما تكون نماذج البرمجيات للمكونات غير دقيقة أو غير مكتملة.

من الممكن أيضاً استخدام شبكة مربعة من أزواج الثقوب، حيث يتصل ثقب واحد من كل زوج بالصف الذي يليه، ويتصل الآخر بالعمود الذي يليه. ويمكن أن يكون هذا الشكل نفسه دائرياً، حيث تدور الصفوف والأعمدة بشكل حلزوني متعاكس، إما باتجاه عقارب الساعة أو عكسها.
