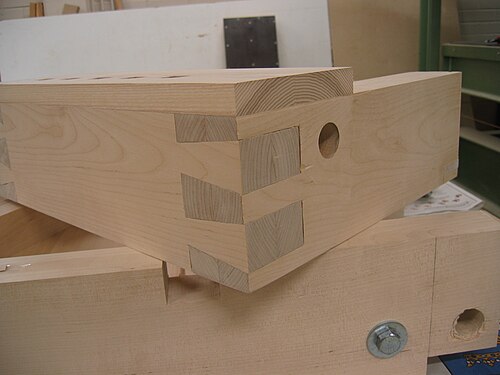

وصلة تعشيق نهائية

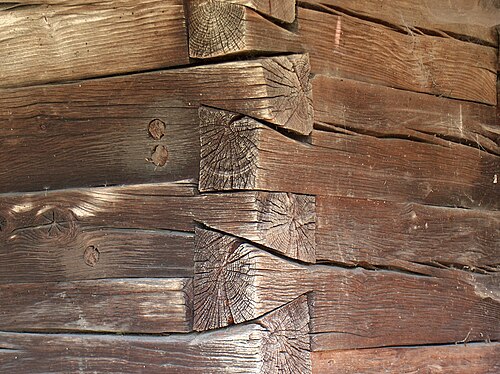

وصلات خشبية متداخلة في كنيسة رومانية
عمود حجري في معبد فازابالي ماها سيفا

وصلة التعشيق (وتُعرف أيضًا باسم وصلة ذيل الحمام ، أو في أوروبا باسم وصلة ذيل السنونو أو وصلة ذيل المروحة [ 1 ] ) هي تقنية نجارة شائعة الاستخدام في صناعة الأثاث والخزائن [ 2 ] والمباني الخشبية والهياكل الخشبية التقليدية . تتميز هذه الوصلة بمقاومتها للشد، وتُستخدم عادةً لربط جوانب الأدراج بواجهتها. تتكون من سلسلة من المسامير المقطوعة من نهاية لوح خشبي، تتشابك مع سلسلة من "الذيول" المقطوعة في نهاية لوح خشبي آخر. تتميز المسامير والذيول بشكل شبه منحرف. بعد لصقها، لا تحتاج وصلة التعشيق الخشبية إلى أي أدوات تثبيت ميكانيكية.

تاريخ

من المرجح أن تقنية وصلة التعشيق تعود إلى ما قبل التاريخ المكتوب. ومن أقدم الأمثلة المعروفة على هذه الوصلة قطع أثاث مصرية قديمة دُفنت مع مومياوات تعود إلى الأسرة الأولى، ومقابر أباطرة صينيين، وعمود حجري في معبد فازابالي ماها شيفا في الهند. ويُعد تصميم وصلة التعشيق طريقة مهمة لتمييز فترات صناعة الأثاث المختلفة. [ 3 ]

يستمد الاسم أصله من التشابه بين لسان أو نقرة المفصل وشكل ذيل الحمامة. [ 4 ]

طُرق

تتميز وصلة التعشيق بقوة فائقة بفضل شكل "الذيول" و"الدبابيس". هذا يجعل فصل الوصلة صعبًا، ويكاد يكون مستحيلاً عند استخدام الغراء. يُستخدم هذا النوع من الوصلات في صناعة الصناديق، مثل الأدراج وصناديق المجوهرات والخزائن وغيرها من قطع الأثاث التي تتطلب متانة عالية. وهي وصلة صعبة الصنع يدويًا، وتتطلب مهارة حرفية عالية. توجد أنواع مختلفة من وصلات التعشيق.

تختلف زاوية الميل تبعًا لنوع الخشب المستخدم، والغرض من الوصلة، ونوع العمل. عادةً ما تكون زاوية الميل 1:6 للأخشاب اللينة ، و1:8 للأخشاب الصلبة . غالبًا ما تُستخدم زاوية ميل 1:7 كحل وسط. مع ذلك، لا يؤثر اختلاف زاوية الميل على قوة الوصلة في أنواع الأخشاب المختلفة. [ 5 ]

أنواع وصلات التعشيق

من خلال وصلة تعشيق

وصلة تعشيق كاملة

تُبقي وصلة "التعشيق الكامل" (المعروفة أيضًا باسم "التعشيق البسيط") ألياف الخشب النهائية للوحين ظاهرةً عند تجميع الوصلة. [ 6 ] تُستخدم وصلات التعشيق الكاملة بكثرة في صناعة الهياكل والصناديق. تقليديًا، كانت تُغطى وصلات التعشيق بقشرة خشبية. مع ذلك، أصبحت وصلات التعشيق سمةً مميزةً للحرفية، وتُعتبر عمومًا عنصرًا جماليًا، لذا نادرًا ما تُخفى في الأعمال المعاصرة. عند استخدامها في صناعة الأدراج، يُشار أحيانًا إلى وصلة التعشيق الكاملة (أو المخفية، أو المشطوفة ، أو المتداخلة) باسم "التعشيق الإنجليزي". [ 7 ]

وصلة تعشيق نصف مخفية

وصلة تعشيق نصف مخفية

يستخدم الحرفيون وصلة "التعشيق النصفي المخفي" عندما لا يرغبون في ظهور أطراف الخشب من واجهة الوصلة. تُركّب أطراف الخشب في تجاويف في نهايات اللوح الأمامي للقطعة، مما يُخفيها.

تُستخدم وصلات التعشيق نصف المخفية عادةً لتثبيت واجهات الأدراج بجوانبها. وهذا بديل عن استخدام وصلات التعشيق الكاملة لتثبيت واجهات وهمية على الأدراج المصنوعة باستخدام وصلات التعشيق الكاملة.

وصلة تعشيق سرية مشطوفة

وصلة تعشيق سرية مشطوفة

تُستخدم وصلة " التعشيق المائل السري " (وتُسمى أيضاً "التعشيق المائل الأعمى" أو "التعشيق المائل الكامل") في أرقى أنواع صناعة الخزائن والصناديق. فهي توفر المتانة الموجودة في وصلة التعشيق العادية، ولكنها مخفية تماماً من كلا الجانبين الخارجيين، وذلك بتشكيل الحافة الخارجية لتلتقي بزاوية 45 درجة مع إخفاء وصلات التعشيق داخلياً داخل الوصلة.

وصلة التعشيق ذات الزاوية المشطوفة تشبه إلى حد كبير في تصميمها، ولكنها تحتوي على تعشيق واحد فقط وتستخدم في إطارات الصور وغيرها من الوصلات المماثلة. [ 8 ]

وصلة تعشيق مزدوجة مخفية

وصلة التعشيق المزدوجة المخفية تشبه وصلة التعشيق المشطوفة المخفية، ولكنها تتميز بوجود جزء رقيق جدًا من ألياف الخشب الطرفية على أحد حواف الوصلة. تُستخدم هذه الوصلة في بناء الهياكل والصناديق لإخفاء وصلات التعشيق تمامًا عن الأنظار.

وصلة تعشيق منزلقة

وصلة تعشيق منزلقة

وصلة التعشيق المنزلقة هي طريقة لربط لوحين بزاوية قائمة، حيث يقع التقاطع داخل مساحة أحد اللوحين، وليس عند طرفه. توفر هذه الوصلة قوة التعشيق المميزة لوصلة التعشيق التقليدية. يتم تجميع وصلات التعشيق المنزلقة عن طريق إدخال طرف الوصلة في تجويفها. من الشائع تضييق التجويف قليلاً، مما يجعله أكثر إحكامًا باتجاه الجزء الخلفي من الوصلة، بحيث يمكن انزلاق الجزأين معًا بسهولة، ولكن تزداد إحكام الوصلة كلما اقتربنا من الوضع النهائي. هناك طريقة أخرى لتنفيذ وصلة تعشيق منزلقة مدببة، وهي تضييق طرف الوصلة بدلاً من تجويفها. عند استخدامها في صناعة الأدراج، يُشار أحيانًا إلى "وصلة التعشيق المنزلقة المتوقفة" التي لا تمتد على كامل عرض اللوح باسم "وصلة التعشيق الفرنسية". [ 7 ]

يُستخدم لـ:

  • ربط الرفوف بجوانب الخزانة
  • ربط الجزء السفلي من الخزانة بالجوانب
  • ربط الفواصل الأفقية بالأرفف
  • ربط الأجزاء المتجاورة من إطارات الطاولات القابلة للتمديد
  • ربط واجهات الأدراج بالجوانب
  • ربط القضبان الأمامية لإطارات الشبكة بجوانب الخزانة
  • يتم ربط الرقبة بالجسم في الكمان وبعض أنواع الجيتارات.

وصلات تعشيق غير خشبية

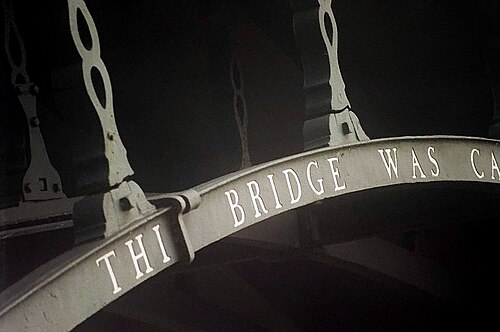

وصلات تعشيق من الحديد الزهر في الجسر الحديدي ، شروبشاير (هيكل مكسور قبل التجديد)

تُستخدم وصلات التعشيق بشكل شائع، ولكن ليس حصرياً، في أعمال النجارة. ومن مجالات استخدامها الأخرى:

  • [ 9 ]​​​​​​​​
  • تركيب شفرات التوربينات على العمود في المحركات النفاثة وغيرها من التطبيقات. [ 10 ]
  • صناعة الساعات: تركيب سن جديد بطريقة التعشيق، عند استبدال الأسنان المكسورة في تروس الساعة.
  • البناء الحجري: يعتبر البناء ذو ​​الوصلات المتداخلة خطوة كبيرة إلى الأمام في تصميم المنارات المخصصة للمناطق الخطرة بشكل خاص؛ ومنارة إديستون ومنارة فاستنت مثالان على الجودة المتينة للبناء ذي الوصلات المتداخلة.
  • الطباعة ثلاثية الأبعاد : تُستخدم وصلات التعشيق بشكل شائع للتغلب على قيود الحجم المادي للطابعة ثلاثية الأبعاد، مما يسمح للأجزاء المُجمَّعة بتجاوز حجم لوحة الطباعة الخاصة بالطابعة. [ 11 ]
  • يمكن تثبيت أجهزة التصويب، مثل النيشانات الحديدية أو التلسكوبية، على الأسلحة النارية والبنادق الهوائية عبر سكة متداخلة على جسم السلاح أو مزلاقه . ويُعدّ قياس 11 ملم أو 3/8 بوصة القياس الأكثر شيوعًا في البنادق الهوائية وبنادق ومسدسات الحافة النارية.
