مشبك دائري

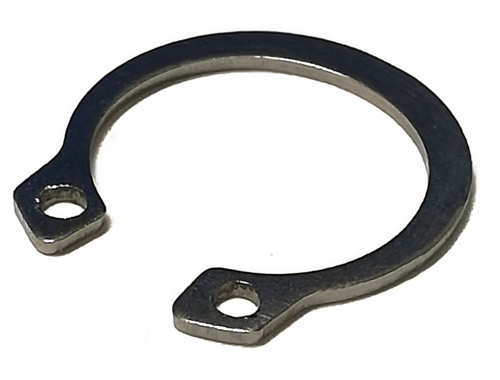

حلقة التثبيت (وهي كلمة مركبة من "دائرة" و"مشبك")، والمعروفة أيضًا باسم مشبك C أو حلقة التثبيت أو مشبك يسوع ، ^{[ 1 ]} هي نوع من حلقات التثبيت تتكون من حلقة معدنية شبه مرنة ذات نهايات مفتوحة، يمكن تثبيتها في مكانها داخل أخدود مُصنّع على وتد أو جزء آخر للسماح بالدوران ومنع الحركة المحورية . يوجد نوعان أساسيان من حلقات التثبيت: داخلية (تُركّب داخل تجويف) وخارجية (تُركّب فوق عمود). تُستخدم حلقات التثبيت لتأمين الوصلات المثبتة بدبابيس.

يشير مصطلح "حلقة التثبيت" عمومًا إلى حلقات التثبيت ذات الأطراف المصممة لتسهيل التركيب والإزالة، والتي لا تُصنع من الأسلاك (أي ليس لها مقطع عرضي دائري). صُممت هذه الحلقات ليتم تركيبها وإزالتها باستخدام كماشة خاصة. يمكن ضبط بعض هذه الكماشة الخاصة لتناسب المشابك الداخلية أو الخارجية، بينما في حالات أخرى، تُستخدم كماشة للمشابك الداخلية وأخرى للمشابك الخارجية. ولتسريع العمل في الموقع، يُستخدم أحيانًا كماشة ذات فكين مدببين (للمشابك الداخلية) أو مفك براغي مسطح الرأس (للمشابك الداخلية أو الخارجية).

بما أن معظم حلقات التثبيت تُصنع بالختم من صفائح الفولاذ، فإن أحد جانبيها يكون مستديرًا قليلاً والآخر ذو حواف حادة وخشنة. ويعود ذلك إلى أن قالب الختم يعمل كقاطع بسكويت ، مما يُسبب استدارة طفيفة للحافة العلوية للمشبك المقطوع. يجب دائمًا تركيب حلقة التثبيت بحيث تنتقل القوة إلى أخدود التثبيت من الجانب المستدير للحلقة، وليس من الجانب الخشن أو ذي الحواف المربعة. إذا وُضعت حلقة التثبيت بحيث يُضغط جانبها المسطح على الحافة المستديرة للأخدود، فعند تطبيق الحمل أو القوة، ستغرز الحافة المسطحة لحلقة التثبيت في الحافة المستديرة لأخدود التثبيت. ستتشوه حلقة التثبيت وتنزلق لأعلى على الحافة المستديرة، مما يؤدي إلى تمدد حلقة تثبيت خارجية وضغط حلقة تثبيت داخلية. هذا يجعل المشبك عرضة للانزياح من أخدوده وفقدان وظيفته في التثبيت. توضح الصور المرفقة الوضعية الصحيحة لحلقة التثبيت في أخدودها. يُنصح بالتشحيم الرطب أو الجاف لتقليل الاحتكاك مع حلقة التثبيت والحفاظ على وظيفتها.

•
  كماشة حلقات التثبيت تمسك بحلقة تثبيت داخلية
•
  التوجيه الصحيح لحلقة التثبيت الداخلية في أخدودها
•

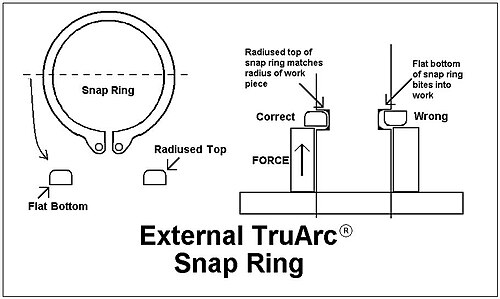

  التوجيه الصحيح لحلقة التثبيت الخارجية في أخدودها
