إطار التوزيع

في مجال الاتصالات ، يعتبر إطار التوزيع جهازًا سلبيًا يقوم بإنهاء الكابلات، مما يسمح بإجراء وصلات بينية عشوائية.

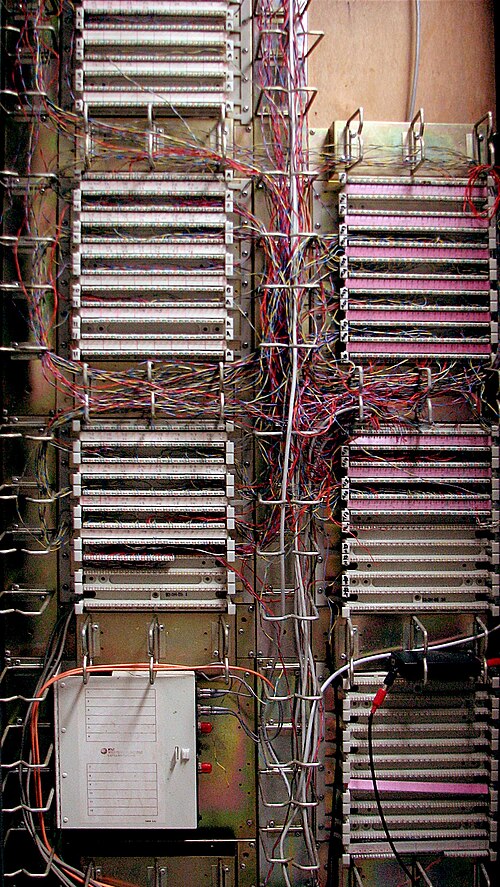

على سبيل المثال، تقوم لوحة التوزيع الرئيسية (MDF) الموجودة في مكتب الهاتف المركزي بإنهاء الكابلات المؤدية إلى المشتركين من جهة، والكابلات المؤدية إلى المعدات النشطة (مثل أجهزة DSLAM ومقاسم الهاتف ) من جهة أخرى. ويتم توفير الخدمة للمشترك عن طريق توصيل سلك مزدوج مجدول (يُسمى سلك التوصيل) يدويًا بين خط الهاتف ودائرة خط DSL أو POTS ذات الصلة.

في هندسة البث ، يُعدّ إطار التوزيع موقعًا داخل غرفة المعدات تمر عبره جميع الإشارات ( الصوتية والمرئية والبيانات)، مع إمكانية توجيه وتوصيل المصادر والوجهات بين الاستوديوهات وغيرها من النقاط الداخلية والخارجية. يمكن إجراء التوصيلات إما باللحام أو باستخدام كتل طرفية. ولأن الإطار قد ينقل إشارات البث المباشر، فإنه يُعتبر جزءًا من سلسلة البث .

في مجال اتصالات البيانات ، يحتوي إطار توزيع المبنى ( BDF ) على مفاتيح البيانات، وما إلى ذلك.

غالباً ما تحتوي أطر التوزيع لأنواع محددة من الإشارات على اختصارات خاصة:

• إطار التوزيع الرقمي ( DDF )
• إطار التوزيع الوسيط ( IDF )
• إطار التوزيع الرئيسي ( MDF )

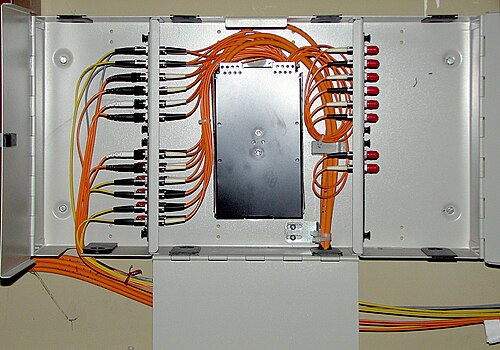

• ODF أو OFDF - إطار توزيع الألياف الضوئية ^{[ 1 ]}
• إطار توزيع الصوت ( VDF )

قد تصل أحجام لوحات التوزيع إلى أحجام هائلة. ففي المنشآت الكبيرة، قد تحتوي لوحات توزيع الصوت على ما يصل إلى 10,000 سلك نحاسي منفصل، وارد وصادر ( إذ تتطلب إشارات الصوت المتوازنة سلكين بالإضافة إلى سلك تأريض لكل إشارة). أما إشارات الهاتف فلا تستخدم سلك تأريض منفصل، ولكن بعض مقاسم الاتصالات في المدن تحتوي على حوالي 250,000 سلك في لوحات التوزيع الرئيسية. يُعد تركيب هذه الوصلات وإعادة توصيلها مهمة شاقة، مما دفع العاملين في هذا المجال إلى ابتكار ما يُسمى بلوحات التوزيع النشطة أو لوحات التوزيع الرئيسية الآلية . وتتمثل أبرز التحديات التي تعيق انتشارها الواسع في التكلفة والموثوقية.

يمكن لوحدات المزج الرقمية الحديثة أن تعمل كنقاط تحكم لإطار توزيع أو موجه ، قادر على معالجة الصوت من استوديوهات متعددة (حتى لمحطات إذاعية أو تلفزيونية متعددة متجاورة ) في آن واحد. ويمكن ربط عدة إطارات أصغر، كإطار لكل استوديو، معًا عبر الألياف الضوئية (مما يساعد أيضًا في التخلص من حلقات التأريض )، أو عبر شبكة إيثرنت جيجابت . وتتمثل ميزة ذلك في عدم الحاجة إلى توجيه عشرات الإشارات عبر الجدران (وأحيانًا الأرضيات والأسقف) إلى نقطة واحدة.

• الكتلة 66 - طاولة تُستخدم لتوصيل خطوط الهاتف فعليًا
• لوحة التوصيل – جهاز يحتوي على عدد من المنافذ لتوصيل وتوجيه الدوائر
• صندوق التوصيل
• خزانة الأسلاك – غرفة أو حاوية للأسلاك والمعدات
