مخطط ترميز الألوان لـ 25 زوجًا

كابلات الأزواج الملتوية هي نوع من كابلات الاتصالات، حيث يتم لف موصلين من دائرة واحدة معًا لتحسين التوافق الكهرومغناطيسي . بالمقارنة مع موصل واحد أو زوج متوازن غير ملتوي ، يقلل الزوج الملتوي من الإشعاع الكهرومغناطيسي الصادر من الزوج والتشويش المتبادل بين الأزواج المتجاورة، كما يحسن من مقاومة التداخل الكهرومغناطيسي الخارجي . وقد اخترعه ألكسندر غراهام بيل . [ 1 ]

لزيادة مقاومة التشويش، يمكن حماية كابلات الأزواج الملتوية . يُعرف الكابل المزود بحماية باسم الزوج الملتوي المحمي ( STP )، بينما يُعرف الكابل غير المحمي باسم الزوج الملتوي غير المحمي ( UTP ).

وصف

يمكن استخدام زوج الأسلاك المجدولة كخط متوازن ، والذي يُقلل بشكل كبير، كجزء من دائرة متوازنة، من تأثير تيارات التشويش المُستحثة على الخط نتيجة اقتران المجالات الكهربائية أو المغناطيسية . وتقوم الفكرة على أن التيارات المُستحثة في كل من السلكين متساوية تقريبًا. ويضمن التدوير أن يكون السلكان على بُعد متساوٍ تقريبًا من مصدر التشويش ، وبالتالي يتأثران به بالتساوي. ينتج عن التشويش إشارة مشتركة يمكن إلغاؤها عند جهاز الاستقبال عن طريق الكشف عن إشارة الفرق فقط، وهي الإشارة المطلوبة.

يبدأ رفض التشويش ذي النمط المشترك بالتلاشي في الأسلاك غير المجدولة عندما يكون مصدر التشويش قريبًا من أسلاك الإشارة؛ إذ يتفاعل السلك الأقرب مع التشويش بقوة أكبر، ما يجعل جهاز الاستقبال عاجزًا عن التخلص منه. تبرز هذه المشكلة بشكل خاص في كابلات الاتصالات، حيث تتجاور أزواج الأسلاك في الكابل الواحد لمسافات طويلة. يُعالج هذا التأثير بتجديل الأزواج، إذ يُستبدل السلك الأقرب إلى مصدر التشويش في كل نصف لفة. شريطة أن يظل مصدر التشويش منتظمًا، أو شبه منتظم، على امتداد لفة واحدة، سيظل التشويش الناتج نمطًا مشتركًا.

يُعدّ معدل اللف (ويُسمى أيضًا خطوة اللف، ويُقاس عادةً بعدد اللفات لكل متر ) جزءًا من مواصفات نوع معين من الكابلات. عندما تتساوى معدلات اللف بين أزواج الأسلاك المتجاورة، قد تتكرر الموصلات نفسها في الأزواج المختلفة متجاورة، مما يُقلل جزئيًا من فوائد اللف. لهذا السبب، يُشترط عادةً، على الأقل بالنسبة للكابلات التي تحتوي على عدد قليل من الأزواج، أن تختلف معدلات اللف. [ 2 ]

على عكس كابلات الأزواج الملتوية المحمية أو المغطاة برقائق معدنية (عادةً ما تكون من نوع S/FTP أو F/UTP )، فإن كابل UTP غير محاط بأي حماية. يُعد كابل UTP النوع الأساسي للأسلاك المستخدمة في الاتصالات الهاتفية ، وهو شائع جدًا في شبكات الحاسوب .

تاريخ

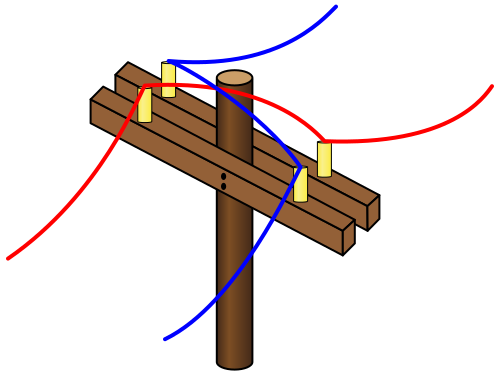

تبديل الأسلاك أعلى العمود

استخدمت الهواتف الأولى خطوط التلغراف، وهي عبارة عن دوائر أرضية أحادية السلك . في ثمانينيات القرن التاسع عشر، تم تركيب الترام الكهربائي في العديد من المدن، مما أدى إلى حدوث تشويش في هذه الدوائر. في بعض البلدان، حُملت شركات الترام مسؤولية تعطيل خطوط التلغراف القائمة، واضطرت إلى دفع تكاليف الإصلاح. [ أ ] أما بالنسبة للتركيبات الجديدة، فكان من الضروري الحماية من الترام القائم منذ البداية. يُعد التداخل على خطوط الهاتف أكثر إزعاجًا من التداخل على خطوط التلغراف. لذا، قامت شركات الهاتف بالتحول إلى الدوائر المتوازنة ، مما أدى إلى تقليل التوهين ، وبالتالي زيادة المدى.

مع ازدياد شيوع توزيع الطاقة الكهربائية، تبين عدم كفاية هذا الإجراء. إذ كان سلكان، ممتدان على جانبي العوارض المتقاطعة لأعمدة الكهرباء ، يتشاركان المسار مع خطوط نقل الطاقة الكهربائية . وفي غضون سنوات قليلة، أدى تزايد استخدام الكهرباء إلى زيادة التداخل، فابتكر المهندسون طريقة تُعرف باسم تبديل الأسلاك ، لإلغاء هذا التداخل.

في تقنية تبديل الأسلاك، يتبادل السلكان مواقعهما مرة كل بضعة أقطاب. وبهذه الطريقة، يتلقى السلكان تداخلاً كهرومغناطيسياً متماثلاً من خطوط نقل الطاقة. وقد مثّل هذا تطبيقاً مبكراً لتقنية اللف، بمعدل لف يبلغ حوالي أربع لفات لكل كيلومتر ، أو ست لفات لكل ميل . ولا تزال هذه الخطوط المتوازنة ذات الأسلاك المكشوفة مع عمليات التبديل الدورية موجودة حتى اليوم في بعض المناطق الريفية.

اخترع ألكسندر غراهام بيل كابلات الأزواج الملتوية عام 1881. [ 4 ] وبحلول عام 1900، كانت شبكة الهاتف الأمريكية بأكملها إما تعتمد على الأزواج الملتوية أو الأسلاك المفتوحة مع تبديل الأسلاك للحماية من التداخل. واليوم، تُستخدم معظم الأزواج الملتوية في العالم كخطوط أرضية خارجية، مملوكة لشركات الهاتف وتُدار من قبلها، وتُستخدم لخدمات الصوت.

زوج غير محمي

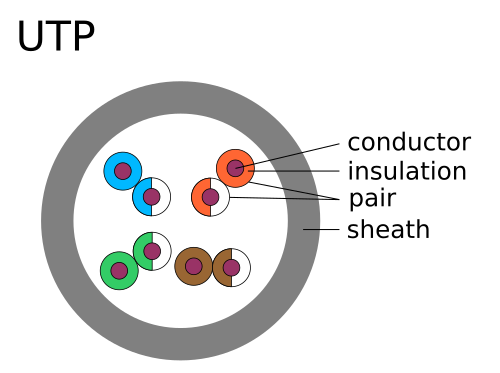

مقطع عرضي لكابل يحتوي على أربعة أزواج ملتوية غير محمية

تُستخدم كابلات الأزواج الملتوية غير المحمية (UTP) في العديد من شبكات الإيثرنت وأنظمة الهاتف. في تطبيقات الهاتف الداخلية، تُجمّع كابلات UTP عادةً في مجموعات من 25 زوجًا وفقًا لترميز لوني قياسي من 25 زوجًا، طُوّر في الأصل بواسطة شركة AT&T . تظهر مجموعة فرعية نموذجية من هذه الألوان (أبيض/أزرق، أزرق/أبيض، أبيض/برتقالي، برتقالي/أبيض) في معظم كابلات UTP. تُصنع هذه الكابلات عادةً من أسلاك نحاسية بقياس 22 أو 24 من مقياس الأسلاك الأمريكي (AWG)، [ 5 ] مع عازل ملون مصنوع عادةً من مادة عازلة مثل البولي إيثيلين أو FEP ، ويُغطى الغلاف بالكامل بغلاف من البولي إيثيلين.

بالنسبة لكابلات الهاتف الخارجية في المناطق الحضرية التي تحتوي على مئات أو آلاف الأزواج، يُقسّم الكابل إلى حزم صغيرة متطابقة. تتكون كل حزمة من أزواج ملتوية ذات معدلات التواء مختلفة، حيث أن الأزواج ذات معدل الالتواء نفسه داخل الكابل قد تتعرض لدرجة معينة من التداخل . تُلف هذه الحزم معًا لتشكيل الكابل.

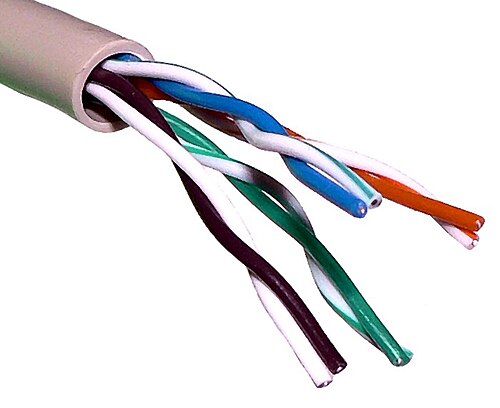

كابل مزدوج ملتوي غير محمي بمعدلات التواء مختلفة

يُعد كابل UTP الأكثر شيوعًا في شبكات الحاسوب . ويمكن لتقنية إيثرنت الحديثة ، وهي المعيار الأكثر شيوعًا لشبكات البيانات، استخدام كابلات UTP، مع ازدياد معدلات نقل البيانات التي تتطلب مواصفات أعلى من هذا الكابل. ويُستخدم كابل الأزواج الملتوية غالبًا في شبكات البيانات للوصلات القصيرة والمتوسطة نظرًا لانخفاض تكلفته نسبيًا مقارنةً بالألياف الضوئية والكابلات المحورية .

مع تحسن عرض نطاق كابل UTP ليتوافق مع النطاق الأساسي لإشارات التلفزيون ، يُستخدم UTP الآن في بعض تطبيقات الفيديو ، وخاصة في كاميرات المراقبة . [ 6 ] ولأن UTP خط نقل متوازن، يلزم وجود محول توازن (بالون) للتوصيل بالأجهزة غير المتوازنة، مثل تلك التي تستخدم موصلات BNC والمصممة للكابلات المحورية.

حماية الكابلات

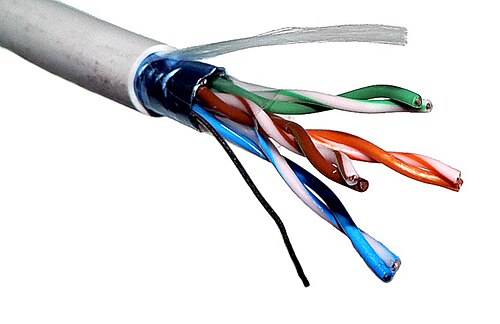

كابل F/UTP

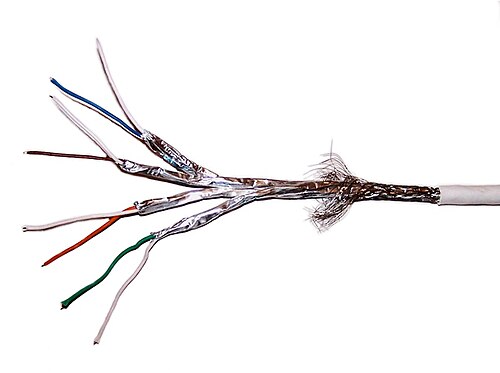

كابل S/FTP

قد تتضمن كابلات الأزواج الملتوية طبقة حماية لمنع التداخل الكهرومغناطيسي. توفر هذه الطبقة حاجزًا موصلًا كهربائيًا لتخفيف الموجات الكهرومغناطيسية الخارجية. كما توفر مسارًا لتوصيل التيارات المستحثة وإعادتها إلى المصدر عبر وصلة أرضية. يمكن تطبيق هذه الحماية على أزواج منفردة أو على مجموعة من الأزواج، وقد تكون مصنوعة من رقائق معدنية أو أسلاك مضفرة.

عند تطبيق الحماية على مجموعة من الأزواج، يُشار إليها عادةً باسم "الفحص"، ولكن قد يختلف استخدام مصطلحات مثل "الفحص" و "الحماية" و "زوج الأسلاك الملتوية المحمي" (STP) بين البائعين والمؤلفين. [ 7 ] [ 8 ]

تحاول المواصفة القياسية ISO/IEC 11801 :2002 (الملحق E) توحيد تسميات الحماية المختلفة لكابلات الأزواج الملتوية (TP) دوليًا باستخدام اختصار صريح من جزأين على شكل x/xTP ، حيث يشير x الأول إلى الحماية للكابل ككل، ويشير x الثاني إلى الحماية للأزواج أو الرباعيات الفردية، حيث يمكن أن يكون كل x :

  • حرف U يرمز إلى غير المحمي،
  • S للحماية المضفرة (في الطبقة الخارجية فقط)، و/أو
  • F للحماية برقائق معدنية.
تُستخدم أنواع F/UTP و U/FTP و F/FTP في كابلات Cat 6A

تتميز كابلات Cat 5e و Cat 6/6A و Cat 8/8.1 المحمية عادةً ببنية F/UTP، بينما تستخدم كابلات Cat 7/7 A و Cat 8.2 المحمية بنية S/FTP. [ 9 ]

نظرًا لأن الغلاف الواقي موصل للكهرباء، فقد يعمل أيضًا كمسار للتأريض. قد يحتوي كابل الزوج المجدول المحمي برقائق معدنية على سلك تأريض مدمج يُسمى سلك التصريف، والذي يتصل كهربائيًا بالغلاف الواقي. يُسهّل سلك التصريف عملية التوصيل بالأطراف المصممة عادةً لتوصيل الأسلاك الدائرية.

تشمل أنواع بناء الدروع الشائعة ما يلي:

  • الحماية الفردية (U/FTP) : حماية فردية باستخدام رقائق الألومنيوم لكل زوج أو رباعي ملتوي. الأسماء الشائعة: زوج في رقائق معدنية (PiMF)، زوج ملتوي محمي، زوج ملتوي محمي، زوج محمي. [ 10 ] يساعد هذا النوع من الحماية على منع التداخل الكهرومغناطيسي من الدخول أو الخروج من الأزواج الفردية، كما يحمي الأزواج المجاورة من التداخل.
  • الحماية الشاملة (F/UTP، S/UTP، وSF/UTP): حماية شاملة من رقائق معدنية، أو حماية مضفرة، أو جديلة مع رقائق معدنية تغطي جميع أزواج الأسلاك داخل  كابل الزوج المجدول ذي المقاومة 100 أوم. الأسماء الشائعة: زوج مجدول مغلف برقائق معدنية، زوج مجدول محمي، زوج مجدول محمي. يساعد هذا النوع من الحماية على منع التداخل الكهرومغناطيسي من الدخول إلى الكابل أو الخروج منه.
  • الحماية الفردية والشاملة (F/FTP، S/FTP، وSF/FTP): حماية فردية باستخدام رقائق معدنية لكل زوج ملتوي في الكابل، بالإضافة إلى طبقة خارجية من الرقائق المعدنية أو غلاف مضفر. الأسماء الشائعة: زوج ملتوي محمي بالكامل، زوج ملتوي محمي برقائق معدنية، زوج ملتوي محمي برقائق معدنية، زوج ملتوي محمي بشبكة، زوج ملتوي محمي بشبكة. يساعد هذا النوع من الحماية على منع التداخل الكهرومغناطيسي من الدخول أو الخروج من الكابل، كما يحمي الأزواج المجاورة من التداخل.

كان كابل IBM STP-A مثالاً مبكراً على الكابلات المجدولة المحمية، وهو كابل S/FTP ثنائي الأزواج بقيمة 150  أوم تم تحديده في عام 1985 بواسطة مواصفات نظام كابلات IBM، ويستخدم مع شبكات Token Ring أو FDDI . [ 7 ] [ 11 ]

المصطلحات الصناعية الشائعة لأنواع بناء الكابلات
اختصارات الصناعةتسمية ISO/IEC 11801 [ أ ]حماية الكابلاتحماية الأزواجتوضيح
UTP، TPU/UTPلا أحدلا أحدحماية كابلات الأزواج الملتوية U/UTP
FTP، STP، ScTPF/UTPرقائق معدنيةلا أحدحماية كابلات الأزواج الملتوية F/UTP
STP، ScTPS/UTPتجديللا أحدحماية كابلات الأزواج الملتوية S/UTP
SFTP، S-FTP، STPSF/UTPالتضفير والرقائق المعدنيةلا أحدحماية كابلات SF/UTP المزدوجة الملتوية
STP، ScTP، PiMFU/FTPلا أحدرقائق معدنيةحماية كابلات الأزواج الملتوية U/FTP
FFTP، STPF/FTPرقائق معدنيةرقائق معدنيةحماية كابلات الأزواج الملتوية F/FTP
SSTP، SFTP، STP، STP PiMFS/FTPتجديلرقائق معدنيةحماية كابلات الأزواج الملتوية S/FTP
SSTP، SFTP، STPSF/FTPالتضفير والرقائق المعدنيةرقائق معدنيةحماية كابلات الأزواج الملتوية SF/FTP
  1. ↑ يشير الرمز الموجود قبل الشرطة المائلة إلى نوع الحماية للكابل نفسه، بينما يحدد الرمز الموجود بعد الشرطة المائلة نوع الحماية للأزواج الفردية:
    U – غير محمي
    F - درع رقائقي
    S – درع واقٍ (الطبقة الخارجية فقط)
    TP – زوج ملتوي
    TQ – زوج ملتوي، حماية فردية في رباعيات

الأنواع

هاتف تناظري

قبل انتشار الاتصالات الرقمية وشبكة الإيثرنت، لم يكن هناك معيار دولي لكابلات الهاتف. كانت المعايير تُحدد على المستوى الوطني. على سبيل المثال، في المملكة المتحدة، حدد مكتب البريد العام كابلات CW1293 وCW1308. كان CW1308 مشابهًا لمواصفات CW1293 السابقة، ولكن مع ترميز لوني مُحسّن. استخدم CW1293 ألوانًا صلبة في الغالب على الأسلاك الداخلية، مما صعّب تحديد الزوج الملتوي دون تجريد جزء كبير من الغلاف. لحل هذه المشكلة، يحتوي CW1308 على حلقات ضيقة من لون الزوج الملتوي مطبوعة فوق اللون الأساسي. كلا الكابلين يُشابهان كابلات الفئة 3. [ 12 ] [ 13 ] تحتوي الكابلات من الفئات 3 إلى 7 على 4 أزواج ملتوية. [ 14 ]

قبل شيوع استخدام البولي إيثيلين وأنواع البلاستيك الأخرى للعزل، كان كابل الهاتف ذو الأزواج الملتوية يُعزل بورق مشمع أو قطن مع طبقة شمعية على النحاس. وكان الغلاف الخارجي لهذا النوع من الكابلات مصنوعًا عادةً من الرصاص. وقد شاع استخدام هذا النوع من الكابلات في أواخر القرن التاسع عشر بعد فترة وجيزة من اختراع الهاتف. [ 15 ] وكانت نهايات الكابلات في صناديق التوصيل تُغلق بالشمع المنصهر أو الراتنج لمنع تسرب الرطوبة التي من شأنها أن تُضعف خصائص العزل الورقي بشكل كبير. [ 16 ] إلا أن هذه الإغلاقات جعلت الصيانة والتغييرات اللاحقة أكثر صعوبة. لم تعد هذه الكابلات تُصنع، ولكن لا يزال من الممكن العثور عليها أحيانًا في المباني القديمة وفي مناطق خارجية مختلفة، وخاصة في القرى الريفية.

البنية التحتية للمباني

أنواع الكابلات المجدولة القياسية
اسمالبناء النموذجيعرض النطاق التردديالتطبيقاتملحوظات
المستوى 1400  كيلو هرتزخطوط الهاتف والمودمغير مذكور في توصيات EIA / TIA . غير مناسب للأنظمة الحديثة. [ 17 ]
المستوى 24  ميجاهرتزأنظمة المحطات الطرفية القديمة، على سبيل المثال IBM 3270غير مذكور في توصيات EIA/TIA. غير مناسب للأنظمة الحديثة. [ 17 ]
الفئة 3UTP [ 18 ]16  ميجاهرتز [ 18 ]10BASE-T ، 100BASE-T4 [ 18 ]EIA/TIA-568 . غير مناسب للسرعات التي تزيد عن 16 ميجابت/ثانية . يُستخدم الآن بشكل أساسي في كابلات الهاتف. [ 18 ]
الفئة 4UTP [ 18 ]20  ميجاهرتز [ 18 ]16 ميجابت/ثانية Token Ring [ 18 ]غير شائع الاستخدام [ 18 ]
الفئة 5UTP [ 18 ]100  ميجاهرتز [ 18 ]100BASE-TX ، 1000BASE-T [ 18 ]تم استبدالها بكابلات Cat 5e، لكن معظم كابلات Cat 5 تفي بمعايير Cat 5e. [ 18 ]
الفئة 5هـUTP، [ 18 ] F/UTP، U/FTP [ 19 ]100  ميجاهرتز [ 18 ]1000BASE-T ، 2.5GBASE-T [ 18 ]كابل Cat 5 المحسّن. يتميز بنفس بنية كابل Cat 5، ولكن بمعايير اختبار أفضل. [ 18 ] شائع في شبكات LAN الحالية.
الفئة 6UTP، [ 18 ] F/UTP، U/FTP [ 20 ]250  ميجاهرتز [ 18 ]5GBASE-T ، 10GBASE-TISO/IEC 11801 الإصدار الثاني (2002)، ANSI/TIA 568-B.2-1. يقتصر على  مسافة 55 مترًا عند 10GBASE-T
الفئة 6أUTP، F/UTP، U/FTP، S/FTP500  ميجاهرتز5GBASE-T ، 10GBASE-TISO/IEC 11801 الإصدار الثاني، التعديل 2 (2008)، ANSI/TIA-568-C.1 (2009). معايير محسّنة، تم اختبارها حتى 500  ميجاهرتز.
الفئة 7S/FTP، F/FTP600  ميجاهرتز [ 21 ]؟ISO/IEC 11801 الإصدار الثاني (2002). فقط مع موصلات GG45 أو TERA . غير مذكور في توصيات EIA/TIA.
الفئة 7 أS/FTP، F/FTP1  جيجاهرتز [ 21 ]؟ISO/IEC 11801 الإصدار الثاني،  التعديل  2 (2008). يُستخدم فقط مع موصلات GG45 أو TERA. غير مذكور في توصيات EIA/TIA.
الفئة 8.1F/UTP، U/FTP2  جيجاهرتز [ 21 ]25GBASE-T ، 40GBASE-TISO/IEC 11801-1:2017، ANSI/TIA-568-C.2-1
الفئة 8.2S/FTP، F/FTP2  جيجاهرتز25GBASE-T ، 40GBASE-TISO/IEC 11801-1:2017

تم التحميل

يحتوي الزوج المجدول المحمّل على محاثة مضافة عمدًا ، وكان هذا شائعًا في خطوط الاتصالات. تُعرف هذه المحاثات المضافة بملفات التحميل ، وهي تُقلل من التوهين في نطاق ترددات الصوت ، بينما تزيده في الترددات الأعلى. تُقلل ملفات التحميل من التشوه في نطاق ترددات الصوت على الخطوط الطويلة جدًا. [ 22 ] في هذا السياق، يُشار إلى الخط الذي لا يحتوي على ملفات تحميل باسم الخط غير المحمّل.

مترابط

الزوج المجدول الملتصق هو نوع من أنواع الكابلات يتم فيه ربط سلكي كل زوج معًا على طول الكابل. وقد ابتكرته شركة بيلدن ، ويهدف إلى ضمان اتساق التكوين أثناء التركيب وبعده. ومن أهم مزاياه حماية أداء مقاومة التشويش للكابل حتى في حال تعرضه للمعاملة القاسية. [ 23 ] قد لا يكون هذا الأداء المحسن ضروريًا، كما أن الربط يقلل من مرونة الكابل ويجعله عرضة للتلف عند ثنيه. [ 24 ]

كابل شريطي ملتوي

كابل شريطي ملتوي يستخدم لتوصيلات SCSI المتوازية

الكابل الشريطي الملتوي هو نوع من الكابلات الشريطية القياسية، حيث يتم ربط أزواج متجاورة من الموصلات ولفها معًا. ثم يتم ربط هذه الأزواج الملتوية ببعضها البعض بشكل خفيف على هيئة شريط. وعلى امتداد الشريط، توجد أجزاء قصيرة غير ملتوية حيث يمكن توصيل الموصلات باستخدام تقنيات التوصيل المباشر للكابلات الشريطية المعتادة . [ 25 ]

الكابلات ذات النواة الصلبة مقابل الكابلات المجدولة

صدة لكمة لأسفل

يستخدم الكابل ذو النواة الصلبة سلكًا صلبًا واحدًا لكل موصل، وفي الكابل ذي الأربعة أزواج، يكون هناك ما مجموعه ثمانية أسلاك صلبة. [ 18 ] أما الكابل المجدول فيستخدم عدة أسلاك ملفوفة حول بعضها البعض في كل موصل، وفي الكابل ذي الأربعة أزواج مع سبعة أسلاك مجدولة لكل موصل، يكون هناك ما مجموعه 56 سلكًا (سلكان لكل زوج × 4 أزواج × 7 أسلاك مجدولة). [ 18 ]

يُستخدم الكابل ذو النواة الصلبة للوصلات الدائمة . وهو أقل مرونة من الكابل المجدول، وأكثر عرضة للتلف عند ثنيه بشكل متكرر نتيجةً لتصلبه بفعل الضغط . أما الكابل المجدول، فيُستخدم في لوحات التوصيل ولتوصيل منافذ الحائط بالأجهزة الطرفية ( سلك التوصيل أو كابل التمديد)، لأنه يقاوم تشقق الموصلات.

تختلف تصميمات الموصلات بين الكابلات ذات النواة الصلبة والكابلات المجدولة. قد يؤدي استخدام موصل مع نوع كابل غير مناسب إلى عدم موثوقية التوصيلات. تتوفر المقابس المصممة للكابلات ذات النواة الصلبة والمجدولة بسهولة، بل إن بعض الموردين يقدمون مقابس مصممة للاستخدام مع كلا النوعين. صُممت وحدات التوصيل المباشر في لوحات التوصيل ومنافذ الحائط للاستخدام مع الكابلات ذات النواة الصلبة. تعمل هذه الوحدات بتقنية إزاحة العازل ، حيث تخترق جوانب العازل وتثبت في الموصل النحاسي لتكوين اتصال. تُستخدم وحدات التوصيل المباشر كلوحات توصيل أو صناديق توزيع لكابلات الأزواج المجدولة.

ملكيات

يحتوي الزوج الملتوي على السمات المفيدة التالية: [ 26 ]

  • يمكن منع الضوضاء الكهربائية التي تدخل إلى الكابل أو تخرج منه.
  • يتم تقليل التشويش المتبادل إلى الحد الأدنى.
  • أرخص أنواع الكابلات المتاحة لأغراض الشبكات.
  • سهل الاستخدام والتركيب.

للزوج الملتوي القيود التالية:

  • التشوه: تعتمد حساسية الكابلات المجدولة للتداخل الكهرومغناطيسي بشكل كبير على سلامة نظام لفّها أثناء التركيب. ونتيجة لذلك، عادةً ما تخضع هذه الكابلات لمتطلبات صارمة فيما يتعلق بأقصى قوة شد وأدنى نصف قطر انحناء . هذه الهشاشة تجعل ممارسات التركيب جزءًا أساسيًا من ضمان أداء الكابل. [ 27 ]
  • انحراف التأخير: نظرًا لاختلاف معدلات الالتفاف المستخدمة لتقليل التشويش بين الأزواج، فإن الأزواج المختلفة داخل الكابل لها أطوال مختلفة، وبالتالي تأخيرات مختلفة. قد يؤدي ذلك إلى تدهور جودة الصورة عند استخدام أزواج متعددة لنقل مكونات إشارة الفيديو. يتوفر كابل منخفض الانحراف للتخفيف من هذه المشكلة. [ 28 ] [ 29 ]
  • عدم التوازن (انظر الخط المتوازن ): قد تؤدي الاختلافات بين السلكين في الزوج إلى اقتران بين الوضع المشترك والوضع التفاضلي. ينتج عن تحويل الوضع التفاضلي للخط إلى الوضع المشترك تيارات الوضع المشترك التي قد تُسبب تداخلًا خارجيًا، وقد تُنتج إشارات الوضع المشترك في أزواج أخرى. كما قد ينتج عن تحويل الوضع المشترك إلى الوضع التفاضلي إشارات الوضع التفاضلي نتيجةً لتداخل الوضع المشترك من أزواج أخرى أو مصادر خارجية. قد ينجم عدم التوازن عن عدم تناظر بين موصلي الزوج، سواءً بالنسبة لبعضهما البعض أو بالنسبة للأسلاك الأخرى والغطاء الواقي. قد تنجم بعض مصادر عدم التناظر عن اختلافات في قطر الموصل وسُمك العزل. [ ب ] [ 30 ]
