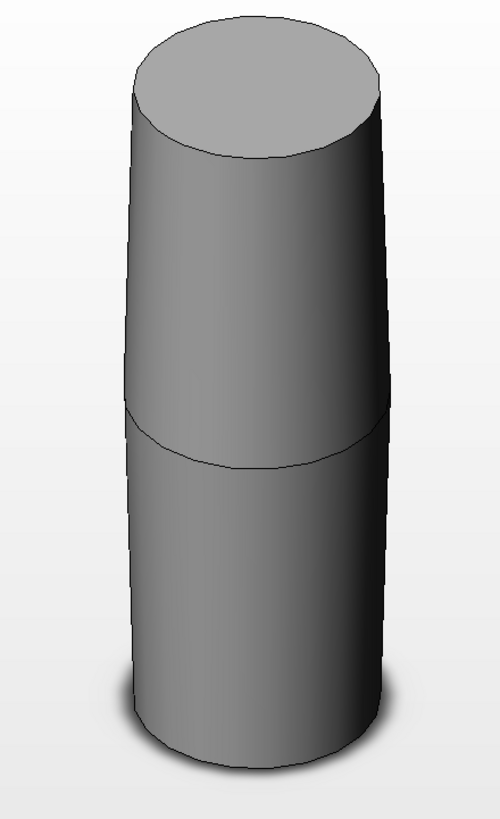

أسطوانة ذات سحب طولي

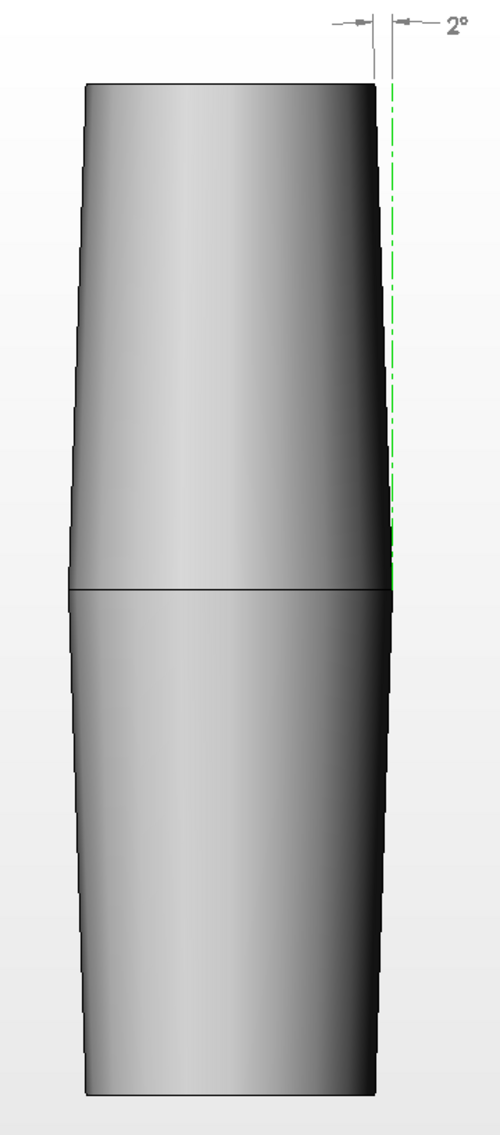

منظر جانبي لأسطوانة مرسومة مع أبعاد الرسم.

في الهندسة ، يُعرف الميل بأنه مقدار التناقص التدريجي للأجزاء المصبوبة أو المقولبة عموديًا على خط الفصل . ويمكن قياسه بالدرجات أو بالمليمتر لكل مليمتر (بوصة لكل بوصة).

لنفترض أننا نصنع صندوقًا بلاستيكيًا مجوفًا بدون غطاء. بعد أن يتصلب البلاستيك حول القالب، يجب إزالة القالب. قد ينكمش البلاستيك قليلًا أثناء تصلبه. بتضييق جوانب القالب بزاوية مناسبة، مثلاً درجتين، يصبح إخراج القالب أسهل. هذه طريقة تُستخدم، في بعض الحالات، عند العمل بالألياف الزجاجية.

إذا كان سيتم إزالة القالب من الأعلى، فيجب أن يتناقص حجم الصندوق باتجاه الأسفل، بحيث يؤدي قياس البعد الداخلي السفلي إلى طول وعرض أصغر من قياس الجزء العلوي الذي يتم استخراج القالب منه.

من خلال تحديد طول وعرض الفتحة وزاوية السحب والعمق، ليس من الضروري تحديد أبعاد السطح الداخلي، حيث يمكن حسابها من ما سبق.

قد يتطلب تصنيع جزء يتضمن زوايا صفرية أو سالبة قالبًا يمكن فصله إلى جزأين أو أكثر، من أجل تحرير المسبوك.
