العزل الجلفاني

تُعدّ المحولات على الأرجح الوسيلة الأكثر شيوعًا للعزل الجلفاني. وهي تُستخدم على نطاق واسع في مصادر الطاقة نظرًا لكونها تقنية ناضجة قادرة على نقل طاقة عالية. كما تُستخدم أيضًا لعزل إشارات البيانات في شبكات الإيثرنت عبر الأسلاك المجدولة . ^{[ 3 ]} تعتمد المحولات على التدفق المغناطيسي للربط . باستثناء المحول الذاتي ، لا تكون الملفات الأولية والثانوية للمحول متصلة كهربائيًا ببعضها. يُحدد فرق الجهد الذي يُمكن تطبيقه بأمان بين الملفات دون خطر الانهيار (جهد العزل) بالكيلوفولت وفقًا لمعيار صناعي . وينطبق الأمر نفسه على المضخمات المغناطيسية والمحولات . في حين تُستخدم المحولات عادةً لرفع أو خفض الجهد، تُستخدم محولات العزل بنسبة 1:1 في الغالب في تطبيقات السلامة مع الحفاظ على ثبات الجهد.

إذا كان لنظامين إلكترونيين أرضية مشتركة، فإنهما لا يكونان معزولين كهربائيًا. قد لا تكون الأرضية المشتركة متصلة عادةً أو عمدًا بأقطاب وظيفية، ولكنها قد تتصل بها. لهذا السبب، لا توفر محولات العزل قطبًا أرضيًا .

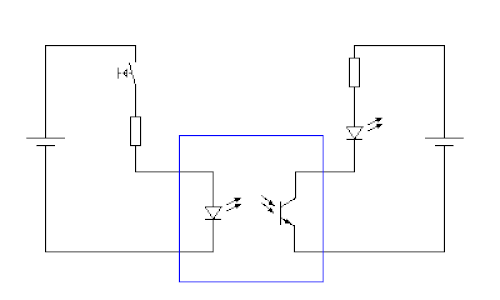

تنقل العوازل الضوئية المعلومات عن طريق تعديل الضوء . لا يوجد اتصال كهربائي بين المرسل ( مصدر الضوء ) والمستقبل ( الجهاز الحساس للضوء ). عادةً ما يتم تثبيتهما داخل مصفوفة من البلاستيك العازل الشفاف أو داخل دائرة متكاملة . تكون قدرة العزل الضوئي محدودة للغاية بشكل عام، ولكنه قادر على نقل إشارات بيانات عالية السرعة. من الاستخدامات الشائعة له إشارة التغذية الراجعة في مصدر طاقة تبديلي، حيث تُنقل الطاقة الفعلية عبر محول عالي التردد.

تسمح المكثفات بمرور التيار المتردد (AC) ولكنها تمنع مرور التيار المستمر (DC)؛ فهي تربط إشارات التيار المتردد بين الدوائر التي قد تكون أو لا تكون عند جهود تيار مستمر مختلفة.

على الرغم من أن عزل الطاقة يتم عادةً باستخدام محول، إلا أنه يمكن تحقيقه أيضًا باستخدام مكثفات ودائرة جسر H عندما تسمح قيود الحجم والتكلفة باستخدام المكثفات. ^{[ 4 ]} عند استخدام المكثفات للعزل عن دوائر إمداد الطاقة، قد تحمل تصنيفات خاصة تشير إلى أنها لا تتعطل في حالة حدوث قصر في الدائرة، مما قد يؤدي إلى توصيل جهاز بجهد عالٍ أو التسبب في خطر الصدمة الكهربائية. من الناحية المثالية، عندما تكون السلامة من خطر الصدمة الكهربائية مطلوبة، يجب استخدام وسائل عزل أخرى بدلاً من المكثفات أو حساب قيمتها بدقة وفقًا لمعايير السلامة، حيث يمر تيار كهربائي دائمًا عبر المكثف عند توصيله في أي دائرة تيار متردد على التوالي.

تسمح مستشعرات تأثير هول للمحث بنقل المعلومات عبر فجوة صغيرة مغناطيسيًا. وعلى عكس العوازل الضوئية، فهي لا تحتوي على مصدر ضوئي ذي عمر محدود، وعلى عكس النهج القائم على المحولات، فهي لا تتطلب موازنة التيار المستمر.

تستخدم أجهزة الربط المغناطيسي المقاومة المغناطيسية العملاقة (GMR) للربط من التيار المتردد إلى التيار المستمر.

في المرحل ، تُفعّل إشارة التحكم ملفًا يُنتج مجالًا مغناطيسيًا يسحب عضوًا متحركًا معزولًا كهربائيًا مزودًا بمفاتيح تبديل. قد تكون مفاتيح التبديل مغلقة عادةً (تُفتح عند تفعيل الملف) أو مفتوحة عادةً (تُغلق عند تفعيل الملف). لا تنقل المرحلات الطاقة مثل المحولات، ولكن طاقة ملف صغيرة نسبيًا يمكنها التحكم في دائرة طاقة أعلى بكثير، مما يجعلها نوعًا من المُضخّمات . تُستخدم المرحلات على نطاق واسع في تطبيقات التحكم حيث يعمل الطرفان بفولتيات مختلفة أو يتطلبان عزلًا كهربائيًا. يمكن للمرحلات الكبيرة تبديل تيارات عالية جدًا، ولكن سرعتها وموثوقيتها محدودة بطبيعتها الميكانيكية. أحد التطبيقات الشائعة بشكل متزايد هو في معدات تزويد المركبات الكهربائية بالطاقة ( EVSE )، حيث يُفعّل مرحل عالي الطاقة كابل التزويد فقط عندما يكون متصلًا بإحكام بالمركبة ويكون كلا الطرفين جاهزين لنقل الطاقة.
