مصفوفة الأقطاب الكهربائية

مصفوفة الأقطاب الكهربائية هي مجموعة من الأقطاب تُستخدم لقياس التيار الكهربائي أو الجهد . بعض مصفوفات الأقطاب الكهربائية تعمل بطريقة ثنائية الاتجاه، حيث يمكن استخدامها أيضًا لتوفير نمط تحفيزي للتيار الكهربائي أو الجهد .

تشمل المصفوفات الشائعة ما يلي:

• شلمبرجير (فينر)
• وينر ألفا
• وينر بيتا
• وينر جاما
• قطب-قطب
• ثنائي القطب-ثنائي القطب
• قطب-ثنائي القطب
• ثنائي القطب الاستوائي

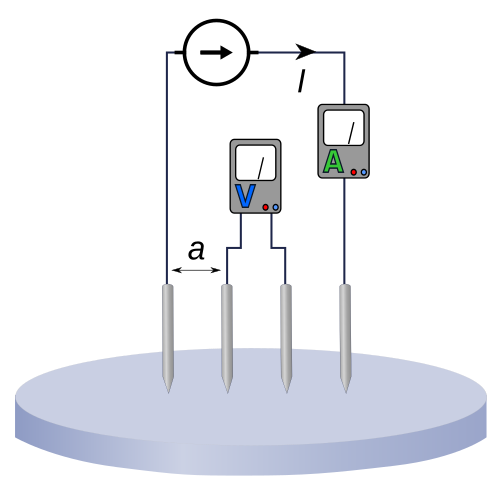

يُعد قياس المقاومة النوعية للمواد الصلبة تطبيقًا شائعًا لمصفوفات الأقطاب الكهربائية. يوضح الشكل مصفوفة وينر، وهي إحدى الطرق الممكنة لتحقيق ذلك. ^{[ 1 ]} يتميز حقن التيار عبر أقطاب كهربائية منفصلة عن تلك المستخدمة لقياس الجهد الكهربائي بميزة التخلص من أي أخطاء ناتجة عن مقاومة دائرة الحقن، وخاصة مقاومة التلامس بين المجس والسطح، والتي قد تكون عالية. بافتراض أن المادة متجانسة، تُعطى المقاومة النوعية في مصفوفة وينر بالعلاقة التالية:

${\displaystyle \rho =2\pi a{\frac {V}{I}}}$

أين${\displaystyle a}$هي المسافة بين المجسات.

تُستخدم مصفوفات الأقطاب الكهربائية على نطاق واسع لقياس المقاومة الكهربائية في تطبيقات الجيوفيزياء . ^{[ 1 ]} كما تُستخدم في صناعة أشباه الموصلات لقياس المقاومة الكهربائية الكلية لرقائق السيليكون، والتي بدورها يمكن اعتبارها مقياسًا لمستوى التشويب المُطبق على الرقاقة، قبل إجراء عمليات التصنيع اللاحقة. ^{[ 2 ]}
